专利号: 2024215806024
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

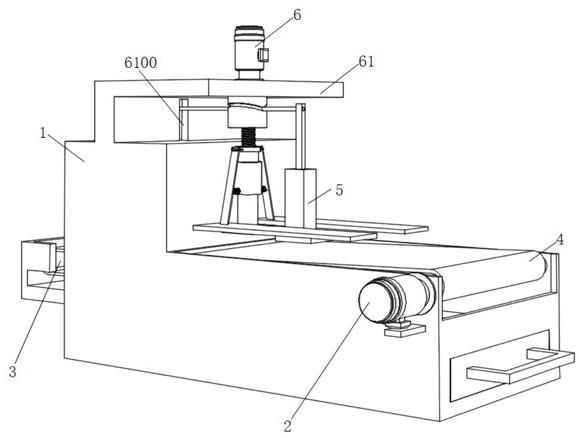

1.一种布料烘干机,包括烘干机本体(1),其特征在于:所述烘干机本体(1)表面固定安装有电机(2),所述电机(2)输出轴表面固定安装有传动轴(3),所述传动轴(3)转动连接在烘干机本体(1)的内部,所述传动轴(3)表面传动连接有传动带(4),所述烘干机本体(1)表面设置有固定组件(5)和挤压组件(6),且所述挤压组件(6)包括:固定架(61),所述固定架(61)固定安装在烘干机本体(1)的顶部,所述固定架(61)顶部固定安装有控制电机(62),所述控制电机(62)输出轴表面固定安装有转轴(63),所述转轴(63)转动连接在固定架(61)的底部,所述转轴(63)底部固定安装有往复丝杆(64),所述往复丝杆(64)表面螺纹连接有滑环(65),所述滑环(65)滑动连接在烘干机本体(1)的表面;

固定板(66),所述固定板(66)固定安装在烘干机本体(1)的表面,所述固定板(66)顶部固定安装有伸缩杆(67),所述伸缩杆(67)固定安装在滑环(65)的底部,所述滑环(65)外侧铰接有连接板(68),所述连接板(68)底部铰接有挤压板(610),所述连接板(68)里侧固定安装有固定弹簧(611)的一端,所述固定弹簧(611)的另一端固定安装在伸缩杆(67)的外侧。

2.根据权利要求1所述的一种布料烘干机,其特征在于:所述固定组件(5)包括:滑杆(51),所述滑杆(51)滑动连接在转轴(63)的表面,所述滑杆(51)表面固定安装有伸缩板(52),所述伸缩板(52)底部固定安装有定位板(53)。

3.根据权利要求1所述的一种布料烘干机,其特征在于:所述固定架(61)表面开设有滑槽(6100)。

4.根据权利要求1所述的一种布料烘干机,其特征在于:所述转轴(63)表面开设有弧形槽(630)。

5.根据权利要求1所述的一种布料烘干机,其特征在于:所述固定架(61)横切面为L形。

6.根据权利要求2所述的一种布料烘干机,其特征在于:所述定位板(53)横切面为T形。
