专利号: 2024215789404
申请人: 金华市苏园环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

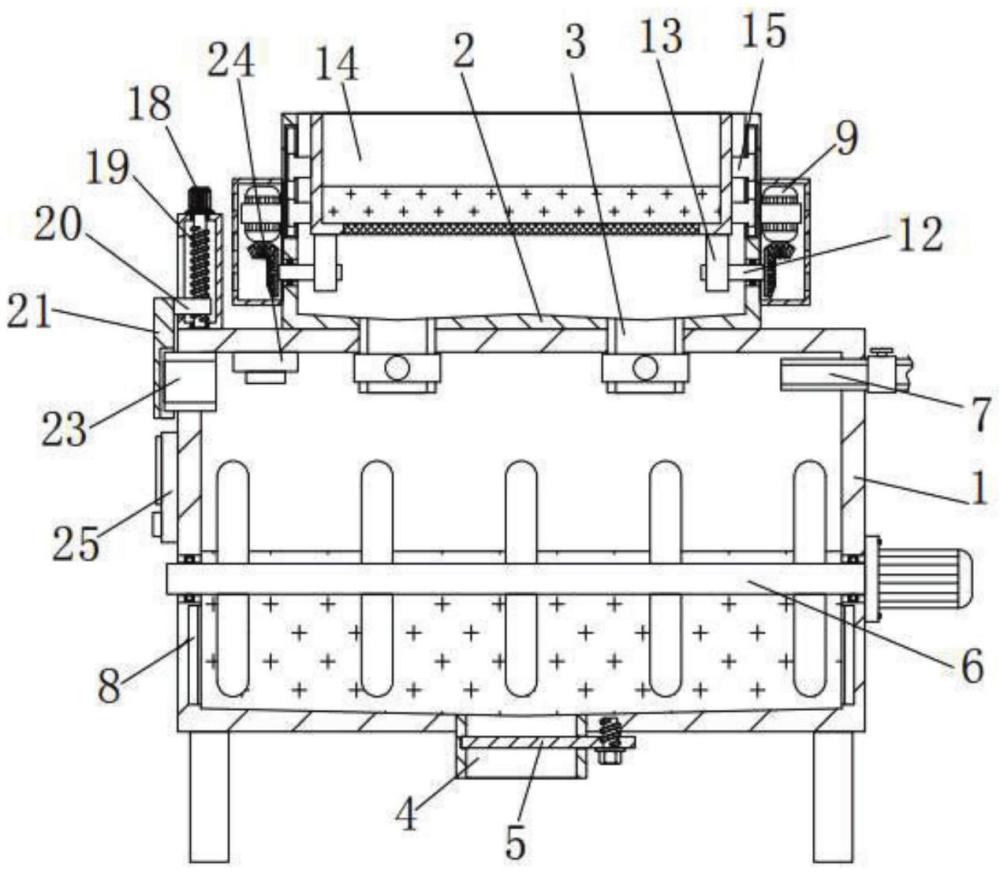

1.一种蚯蚓粪有机肥发酵装置,包括发酵罐(1),其特征在于:所述发酵罐(1)的一侧顶部连通有水管(7),所述水管(7)延伸至发酵罐(1)的内部,所述发酵罐(1)的内壁底部固定连接有加热板(8),所述发酵罐(1)的顶部固定连接有过滤箱(2),所述过滤箱(2)的底部连通有进料管(3),所述进料管(3)延伸至发酵罐(1)的内部,所述过滤箱(2)的外部设置有筛选机构;

筛选机构包括第一电机(9)、第一伞齿轮(10)、第二伞齿轮(11)、连接柱(12)、凸轮(13)、过滤框(14)和滑块(15);

所述第一电机(9)的输出轴固定连接有第一伞齿轮(10),所述第一伞齿轮(10)的一侧啮合连接有第二伞齿轮(11),所述第二伞齿轮(11)的一侧固定连接有连接柱(12),所述连接柱(12)的外壁通过轴承转动连接于过滤箱(2)的内壁,所述连接柱(12)远离第二伞齿轮(11)的一侧固定连接有凸轮(13),所述凸轮(13)的顶部贴合有过滤框(14),所述过滤框(14)的两侧均固定连接有滑块(15),所述滑块(15)的外壁滑动卡接于过滤箱(2)的内壁,所述第一电机(9)通过电机套固定连接于过滤箱(2)的外壁。

2.根据权利要求1所述的一种蚯蚓粪有机肥发酵装置,其特征在于:所述过滤箱(2)的两侧均固定连接有罩体(16),所述罩体(16)的内壁开设有通槽。

3.根据权利要求1所述的一种蚯蚓粪有机肥发酵装置,其特征在于:所述发酵罐(1)的内部安装有搅拌组件(6)。

4.根据权利要求1所述的一种蚯蚓粪有机肥发酵装置,其特征在于:排料管(4)的内壁间隙配合有横板(5),所述横板(5)通过螺栓固定连接于发酵罐(1)的底部。

5.根据权利要求1所述的一种蚯蚓粪有机肥发酵装置,其特征在于:所述发酵罐(1)的顶部固定连接有空心柱(17),所述空心柱(17)的顶部固定连接有第二电机(18),所述第二电机(18)的输出轴固定连接有螺纹杆(19),所述螺纹杆(19)的两端均通过轴承转动连接于空心柱(17)的内壁,所述螺纹杆(19)的外壁底部螺纹连接有螺纹块(20),所述螺纹块(20)贯穿空心柱(17),并于所述空心柱(17)活动连接,所述螺纹块(20)的一侧固定连接有凹板(21),所述凹板(21)的内壁固定连接有密封垫(22),所述密封垫(22)的内壁贴合连接有排气管(23)。

6.根据权利要求5所述的一种蚯蚓粪有机肥发酵装置,其特征在于:所述发酵罐(1)的另一侧底部固定连接有控制器(25),所述发酵罐(1)的另一侧顶部连通于排气管(23),所述发酵罐(1)的靠近排气管(23)的内壁顶部固定连接有气体压力传感器(24)。
