专利号: 2024215762990
申请人: 沈阳辽启科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

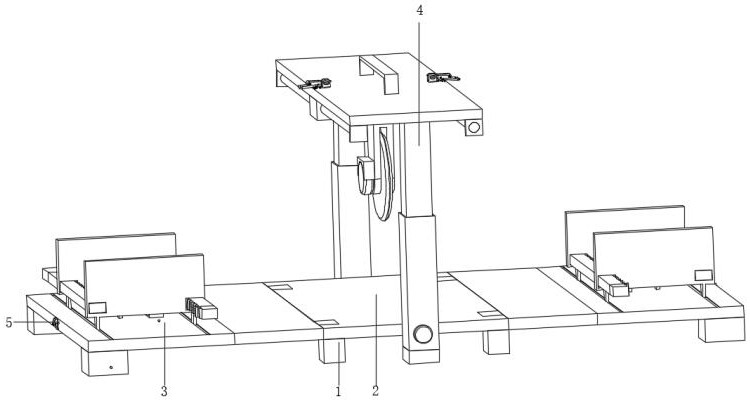

1.一种建筑工程用便捷式模板生产切割装置,包括底座(1),其特征在于:所述底座(1)的顶部固定连接有放置板(2),所述放置板(2)的两端设置有模板生产切割固定转动机构(3),所述放置板(2)的顶部设置有切割机构(4),所述模板生产切割固定转动机构(3)的外部设置有锁扣装置(5),所述切割机构(4)的顶部个的辣椒油起吊挂板(6);

所述模板生产切割固定转动机构(3)包括模板生产切割转动组件(31)与模板生产切割固定组件(32),所述模板生产切割转动组件(31)设置在模板生产切割固定组件(32)内侧。

2.根据权利要求1所述的一种建筑工程用便捷式模板生产切割装置,其特征在于:所述模板生产切割转动组件(31)包括推动限位杆(311),所述推动限位杆(311)滑动连接在放置板(2)的内部,所述推动限位杆(311)的外部与放置板(2)的内部中间位置处设置有弹簧(312),所述放置板(2)的两端转动连接有安装板(313)。

3.根据权利要求2所述的一种建筑工程用便捷式模板生产切割装置,其特征在于:所述安装板(313)与推动限位杆(311)的对应位置处开设有通孔,所述推动限位杆(311)滑动连接在安装板(313)的内部。

4.根据权利要求2所述的一种建筑工程用便捷式模板生产切割装置,其特征在于:所述模板生产切割固定组件(32)包括连接座(321),所述连接座(321)固定连接在安装板(313)的顶部,所述连接座(321)的外部固定连接有电机一(322),所述电机一(322)的输出端固定连接有蜗杆(323),所述蜗杆(323)的外部啮合有蜗轮(324),所述蜗轮(324)的顶部固定连接有转动齿轮(325),所述转动齿轮(325)的外部啮合有齿板(326),所述齿板(326)的顶部固定连接有固定板(327)。

5.根据权利要求4所述的一种建筑工程用便捷式模板生产切割装置,其特征在于:所述安装板(313)与固定板(327)的对应位置处开设有滑槽,所述固定板(327)滑动连接在安装板(313)的内部。

6.根据权利要求4所述的一种建筑工程用便捷式模板生产切割装置,其特征在于:所述切割机构(4)包括滑动杆(41),所述滑动杆(41)固定连接在放置板(2)的外部,所述滑动杆(41)的外部固定连接有电机二(42),所述电机二(42)的输出端固定连接有双头圆锥齿轮杆(43),所述双头圆锥齿轮杆(43)的外部啮合有圆锥齿轮(44),所述圆锥齿轮(44)的顶部固定连接有螺杆(45),所述滑动杆(41)的内部滑动连接有支撑滑动杆(46),所述支撑滑动杆(46)的顶部固定连接有位置调节装置(47),所述位置调节装置(47)的底部设置有切割装置(48)。

7.根据权利要求6所述的一种建筑工程用便捷式模板生产切割装置,其特征在于:所述支撑滑动杆(46)与螺杆(45)的对应位置处开设有通孔,所述螺杆(45)螺纹连接在支撑滑动杆(46)的内部。
