专利号: 2024215749498
申请人: 天津市振明科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

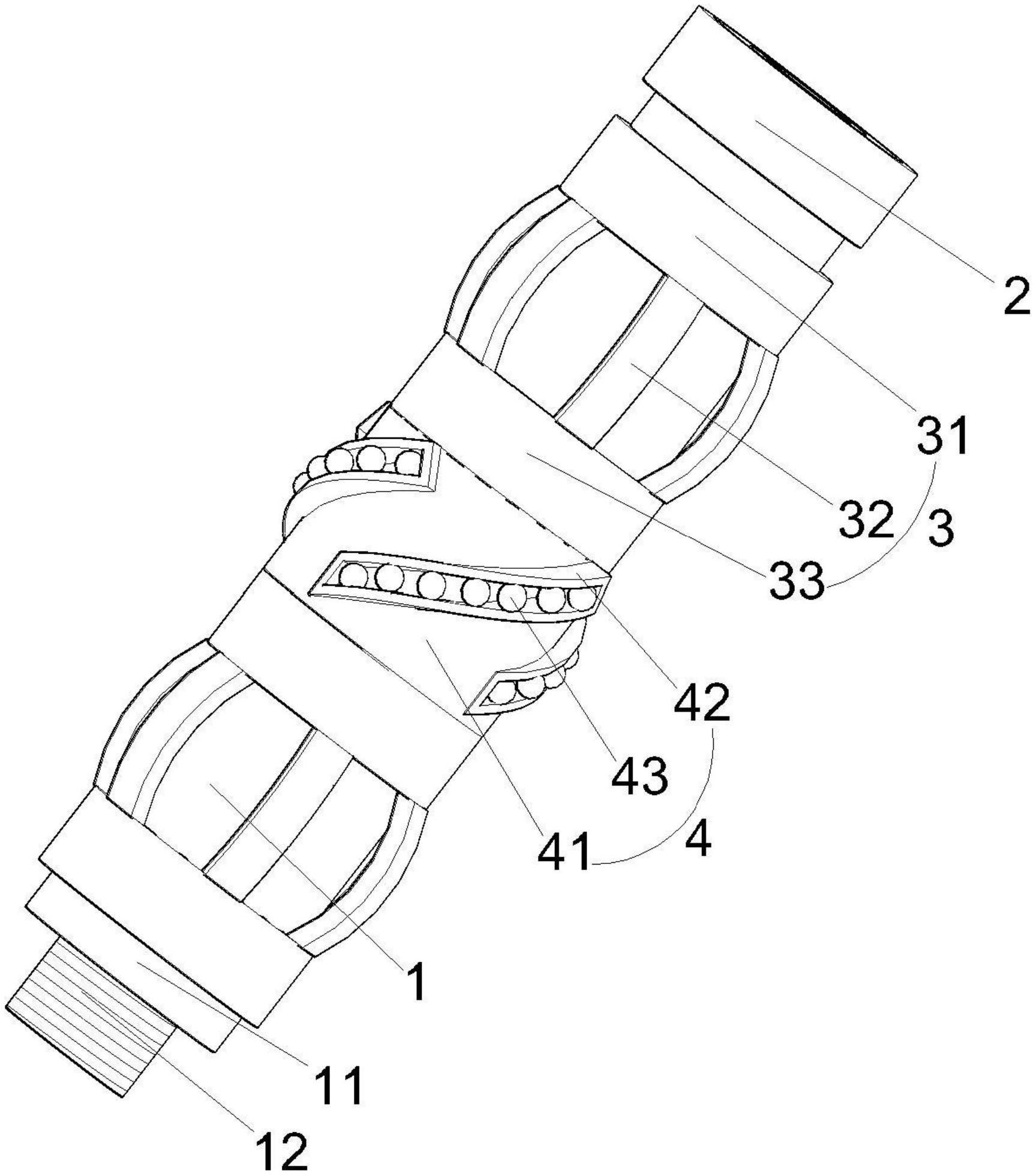

1.一种具有高硬度使用的滚珠扶正器,其特征在于,包括扶正器本体(1)、套管组件(2)、柔性套管(3)和刚性套管(4),所述套管组件(2)设置在扶正器本体(1)的两端,所述柔性套管(3)设置在扶正器本体(1)的外侧表面,所述刚性套管(4)设置在柔性套管(3)的一侧;

所述柔性套管(3)包括上管(31)、编织带(32)和下管(33),所述上管(31)设置在扶正器本体(1)的外侧表面,所述编织带(32)的一端与上管(31)固定连接,所述编织带(32)的另一端与下管(33)固定连接,所述下管(33)设置在扶正器本体(1)的外侧表面。

2.根据权利要求1所述的一种具有高硬度使用的滚珠扶正器,其特征在于,所述刚性套管(4)包括外壳(41)、扶正条(42)和滚珠(43),所述外壳(41)设置在扶正器本体(1)的外侧表面,所述扶正条(42)设置在外壳(41)的外侧表面,所述扶正条(42)上设置有安装槽,所述滚珠(43)设置在扶正条(42)上的安装槽内。

3.根据权利要求1所述的一种具有高硬度使用的滚珠扶正器,其特征在于,所述套管组件(2)包括套管(21)和滑轮(22),所述套管(21)设置在扶正器本体(1)的两端,所述套管(21)的内侧设置有凹槽,所述滑轮(22)设置在套管(21)内侧的凹槽内。

4.根据权利要求1所述的一种具有高硬度使用的滚珠扶正器,其特征在于,所述扶正器本体(1)的两端设置有外管(11),所述外管(11)的一侧设置有螺纹套(12)。

5.根据权利要求3所述的一种具有高硬度使用的滚珠扶正器,其特征在于,所述套管(21)的内侧设置有螺纹套(12),所述套管(21)的一端与外管(11)固定连接。
