专利号: 2024215685693
申请人: 重庆锦康精密标准件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

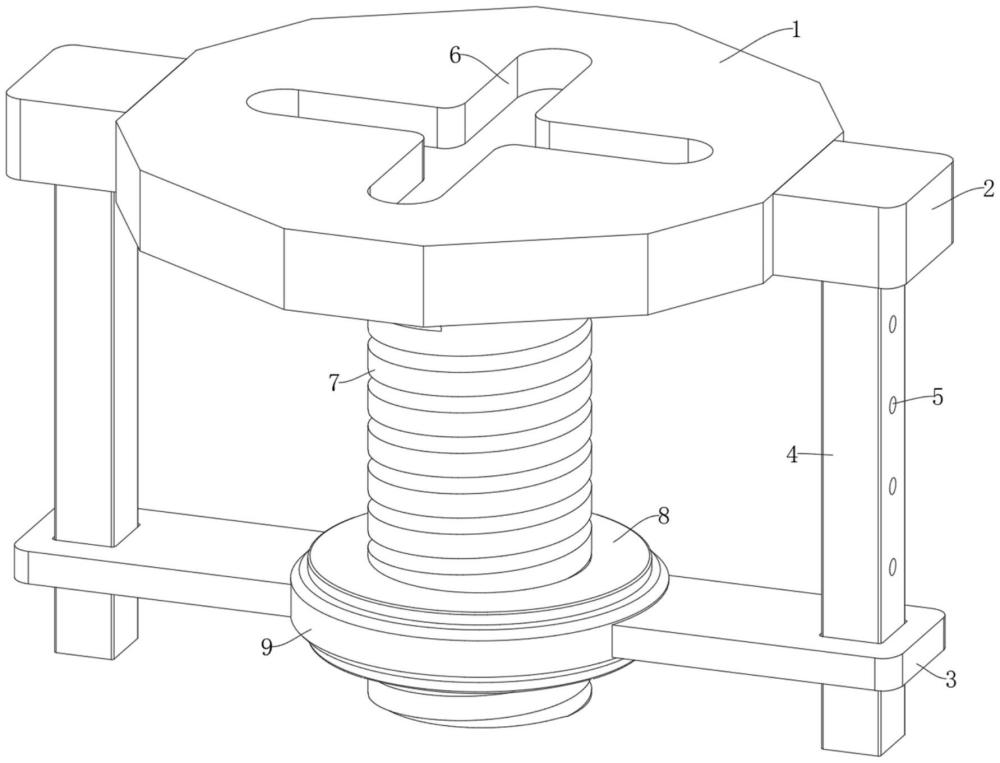

1.一种用于汽车配件的钻孔螺栓螺母组件,其特征在于,包括:

螺栓盖(1),所述螺栓盖(1)的下端固定连接有螺栓(7);

螺母(8),所述螺母(8)螺纹连接于螺栓(7)的圆周表面;

转动环(9),所述转动环(9)转动连接于螺母(8)的外侧;以及

两组加紧机构,每组所述加紧机构均由安装块(2)、连接板(3)、连接杆(4)、多个对接槽(5)、连接槽、放置槽(13)、弹簧(14)、推送杆(11)和对接珠(12)组成,所述安装块(2)和连接板(3)分别固定连接于螺栓盖(1)的一端和转动环(9)的圆周表面,所述连接槽开设于连接板(3)的上端,所述连接杆(4)固定连接于安装块(2)的下端,多个所述对接槽(5)均开设于连接杆(4)的一端,所述放置槽(13)开设于连接槽的一侧内壁,所述弹簧(14)固定连接于放置槽(13)的一侧内壁,所述推送杆(11)固定连接于弹簧(14)的一端,所述对接珠(12)固定连接于推送杆(11)的一端,且对接珠(12)与对接槽(5)匹配。

2.根据权利要求1所述的一种用于汽车配件的钻孔螺栓螺母组件,其特征在于,所述放置槽(13)的一侧内壁固定连接有伸缩杆(15),所述弹簧(14)套设于伸缩杆(15)的圆周表面。

3.根据权利要求2所述的一种用于汽车配件的钻孔螺栓螺母组件,其特征在于,所述螺母(8)的圆周表面开设有工字槽(10),所述转动环(9)转动连接于工字槽(10)内。

4.根据权利要求3所述的一种用于汽车配件的钻孔螺栓螺母组件,其特征在于,所述螺栓盖(1)的上端开设有转动槽(6),所述转动槽(6)呈十字状。

5.根据权利要求4所述的一种用于汽车配件的钻孔螺栓螺母组件,其特征在于,所述对接槽(5)和对接珠(12)均呈圆珠状。

6.根据权利要求5所述的一种用于汽车配件的钻孔螺栓螺母组件,其特征在于,所述连接杆(4)的长度应和螺栓(7)的长度一致。
