专利号: 2024215656281
申请人: 安徽建筑大学
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

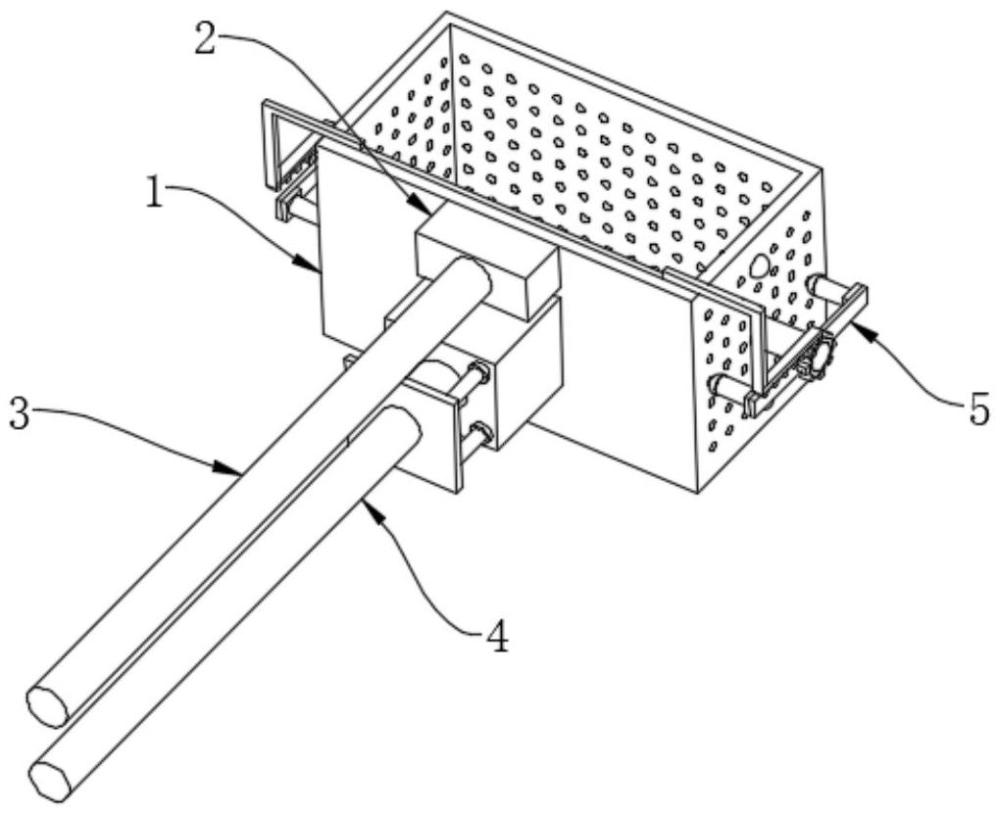

1.一种污水处理用浮萍打捞装置,包括打捞块(1),其特征在于:所述打捞块(1)的侧边固定连接有连接块(2),所述连接块(2)远离打捞块(1)的一侧固定连接有打捞杆(3),所述打捞块(1)上设置有水分沥干装置(4)和辅助去水装置(5);

所述水分沥干装置(4)包括推杆(41),所述推杆(41)的侧边固定连接有推板(42),所述推板(42)远离推杆(41)的一侧固定连接有弹性支撑杆(43)和液压块(44),所述液压块(44)远离推板(42)的一侧设置有液压舱(45),所述液压舱(45)远离液压块(44)的一侧滑动连接有液压杆(46),所述液压杆(46)的侧边固定连接有挤压板(47)。

2.根据权利要求1所述的一种污水处理用浮萍打捞装置,其特征在于,所述打捞块(1)的内部设置为空心状态,所述打捞块(1)上开设有多个水分沥干孔。

3.根据权利要求2所述的一种污水处理用浮萍打捞装置,其特征在于,所述弹性支撑杆(43)固定连接在液压舱(45)靠近液压块(44)的一侧,所述弹性支撑杆(43)的数量设置有四个。

4.根据权利要求3所述的一种污水处理用浮萍打捞装置,其特征在于,所述液压舱(45)远离液压块(44)的一侧固定连接在打捞块(1)的侧边,所述挤压板(47)设置在打捞块(1)的内侧。

5.根据权利要求4所述的一种污水处理用浮萍打捞装置,其特征在于,所述辅助去水装置(5)包括连接杆(51),所述连接杆(51)的侧边固定连接有齿杆(52),所述齿杆(52)的下方设置有齿轮(53),所述齿轮(53)固定连接在转杆(54)的外部,所述转杆(54)的外部固定连接有连接板(55),所述连接板(55)的侧边固定连接有弹性伸缩杆(56),所述弹性伸缩杆(56)远离连接板(55)的一侧固定连接有敲击头(57),所述打捞块(1)的两侧固定连接有凸起块(58)。

6.根据权利要求5所述的一种污水处理用浮萍打捞装置,其特征在于,所述连接杆(51)的形状设置为L形,所述连接杆(51)远离齿杆(52)的一侧与挤压板(47)固定连接,所述齿杆(52)与齿轮(53)啮合。

7.根据权利要求6所述的一种污水处理用浮萍打捞装置,其特征在于,所述转杆(54)转动连接在打捞块(1)的两侧,所述敲击头(57)和凸起块(58)的形状设置为半球体。
