专利号: 2024215641356
申请人: 杭州宏迈织带有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

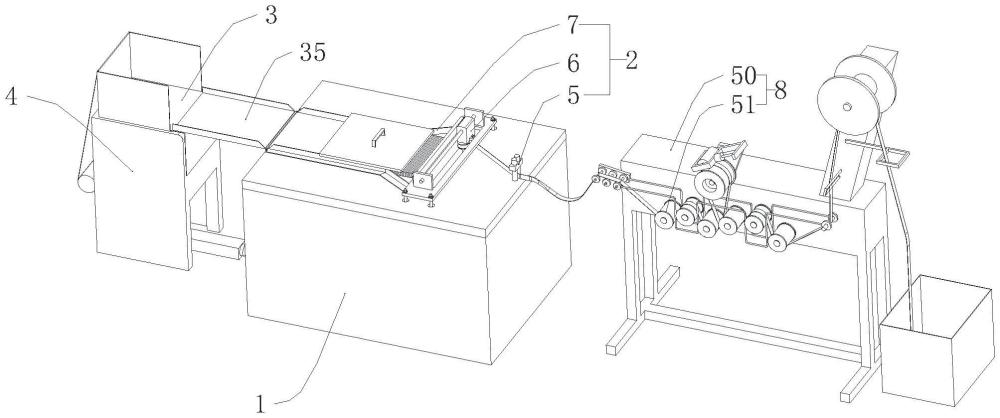

1.一种松紧带打包装置,其特征在于,包括架体、设置于架体上能够抵触松紧带并沿水平方向往复位移使松紧带沿水平方向输送并折叠的折叠机构、设置于折叠机构出料端能够放置包装膜的承接板以及能够带动承接板沿竖直方向位移使包装膜折叠的打包机构。

2.根据权利要求1所述的松紧带打包装置,其特征在于:所述折叠机构包括能够抵触松紧带两侧使松紧带宽边呈竖直状态输送的导料组件、与松紧带滚动连接并能够沿水平方向往复位移使松紧带折叠的折叠组件和能够抵触限位折叠后松紧带两端的限位导板。

3.根据权利要求1所述的松紧带打包装置,其特征在于:所述打包机构包括支架、设置于支架内支撑承接板的支撑杆、设置于支撑杆底部的底座、转动连接于支架上并与底座沿竖直方向螺纹连接的螺杆以及驱动螺杆旋转的驱动电机。

4.根据权利要求2所述的松紧带打包装置,其特征在于:所述导料组件包括沿竖直方向设置于架体上的导向柱,所述导向柱平行设置有两个,所述松紧带穿过两个导料柱的缝隙中。

5.根据权利要求2所述的松紧带打包装置,其特征在于:所述折叠组件包括沿水平方向设置于架体上的滑轨、滑移连接于滑轨上的滑移座、转动连接于滑移座上能够与松紧带滚动连接的导向轮、设置于滑移座上能够抵触松紧带侧壁的限位柱以及设置于架体内驱动滑移座位移的驱动件,所述导向轮设置有两个并相对设置于滑移座两侧,所述限位柱设置有两个并位于两个导向轮之间。

6.根据权利要求4所述的松紧带打包装置,其特征在于:所述架体上还转动连接于导料板,所述导料板连接支架与架体,折叠后松紧带能够由导料板移动至承接板上。

7.根据权利要求1所述的松紧带打包装置,其特征在于:还包括能对松紧带检测后输送到折叠机构的输送检测机构,所述输送检测机构包括支撑架、设置于支撑架上用于松紧带绕设输送的输送辊组和设置于支撑架上驱动输送辊组旋转的驱动件。

8.根据权利要求1所述的松紧带打包装置,其特征在于:所述承接板上还设置有挡板,所述挡板设置有三个,分别位于承接板的三个侧面。

9.根据权利要求6所述的松紧带打包装置,其特征在于:所述限位导板相对设置于滑轨两侧,所述两个限位导板形成松紧带位移的输送通道,两个所述限位导板间距与导料板宽度相同。

10.根据权利要求9所述的松紧带打包装置,其特征在于:所述输送通道上侧还设置有能够抵触松紧带上端的盖板。
