专利号: 2024215617287
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

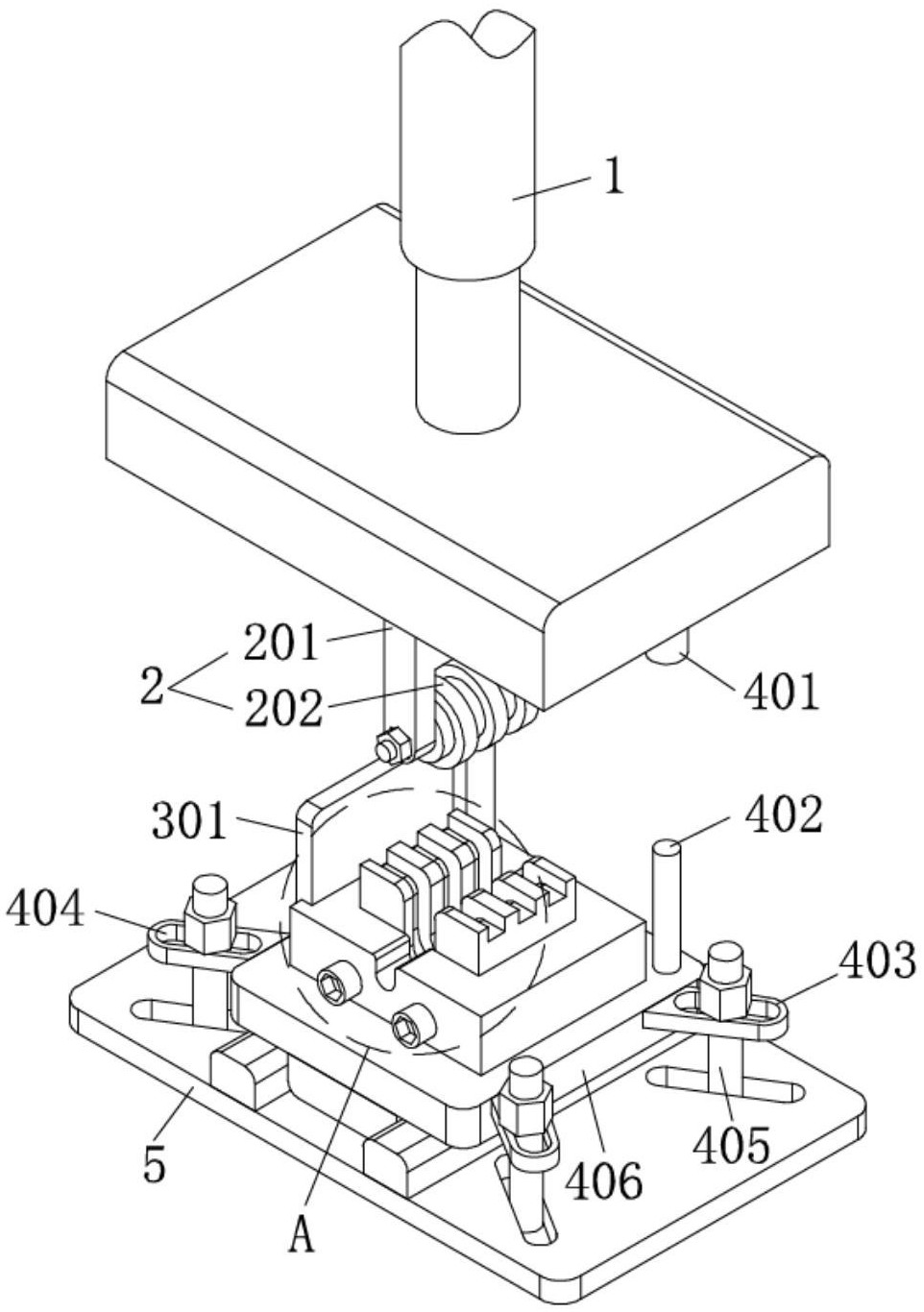

1.一种建筑钢筋折弯装置,包括驱动组件(1),其特征在于:所述驱动组件(1)上固定安装有冲压机构(2),所述冲压机构(2)包括安装架(201)和冲压辊(202),所述驱动组件(1)上固定连接有安装架(201),所述安装架(201)上卡合安装有冲压辊(202),所述安装架(201)和冲压辊(202)上卡合连接有插杆(204),所述插杆(204)的两端固定连接有卡杆(206),所述卡杆(206)上螺纹连接有定位块(205),所述安装架(201)上设有插槽(203),所述驱动组件(1)的底端设有底板(5),所述底板(5)上安装有固定机构(4),所述固定机构(4)上卡合安装有限位机构(3)。

2.根据权利要求1所述的一种建筑钢筋折弯装置,其特征在于:所述插槽(203)部位卡合安装有插杆(204),且所述插杆(204)和插槽(203)均呈四边形结构设置。

3.根据权利要求1所述的一种建筑钢筋折弯装置,其特征在于:所述插杆(204)的宽度大于卡杆(206)的直径,所述安装架(201)的长度与插杆(204)的长度相等。

4.根据权利要求1所述的一种建筑钢筋折弯装置,其特征在于:所述定位块(205)呈六边形结构设置,且所述定位块(205)与安装架(201)、插杆(204)接触。

5.根据权利要求1所述的一种建筑钢筋折弯装置,其特征在于:所述固定机构(4)包括固定杆(402)和底座(406),所述底板(5)上卡合安装有底座(406),所述底座(406)上固定连接有固定杆(402)和卡板(403),所述底板(5)上固定连接有若干个滑杆(405),所述卡板(403)上设有空槽(404),所述卡板(403)与滑杆(405)之间滑动连接,所述驱动组件(1)上固定安装有套杆(401)。

6.根据权利要求5所述的一种建筑钢筋折弯装置,其特征在于:所述套杆(401)的内径与固定杆(402)的直径相等,且所述套杆(401)位于固定杆(402)的顶端。

7.根据权利要求6所述的一种建筑钢筋折弯装置,其特征在于:若干个所述卡板(403)均呈倾斜设置,所述滑杆(405)的直径与空槽(404)的宽度相等。

8.根据权利要求7所述的一种建筑钢筋折弯装置,其特征在于:所述限位机构(3)包括安装座(302)和模具(303),所述底座(406)上固定连接有安装座(302),所述安装座(302)上卡合安装有模具(303),所述模具(303)上设有卡槽(304)和限位孔(306),所述安装座(302)上螺纹连接有限位杆(305),所述安装座(302)上固定连接有挡板(301)。

9.根据权利要求8所述的一种建筑钢筋折弯装置,其特征在于:所述卡槽(304)部位与冲压辊(202)凸出的部位相对齐,且所述模具(303)呈弧面结构设置。

10.根据权利要求9所述的一种建筑钢筋折弯装置,其特征在于:所述限位杆(305)贯穿模具(303)的内壁,所述限位孔(306)部位转动有限位杆(305)。
