专利号: 2024215610377
申请人: 庐江飞旺木业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

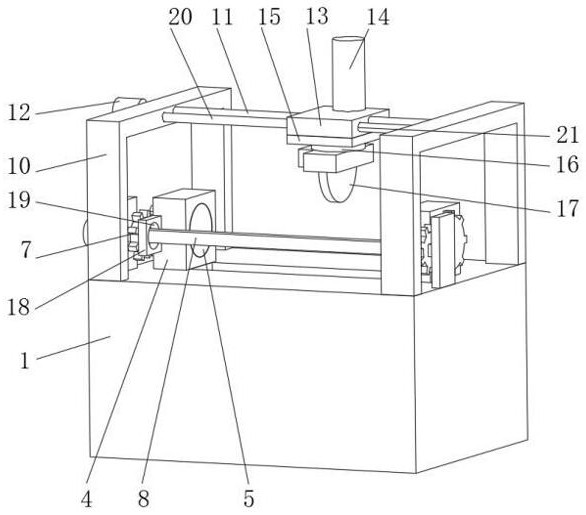

1.一种木料加工用切割机,包括底座(1),其特征在于:所述底座(1)左侧固定连接有第一电机(2),所述第一电机(2)右侧固定连接有正反牙螺杆(3),所述正反牙螺杆(3)外侧螺纹连接有夹板(4),所述正反牙螺杆(3)和夹板(4)均与底座(1)活动连接,所述夹板(4)内侧活动连接有转板(5),所述转板(5)相互远离的一侧固定连接有第一平齿轮(6),所述第一平齿轮(6)前侧啮合有第二平齿轮(7),所述第二平齿轮(7)内侧活动连接有方杆(8),所述方杆(8)左侧固定连接有第二电机(9),所述第二电机(9)和底座(1)固定连接,所述底座(1)上侧固定连接有框架(10),所述框架(10)内侧活动连接有移动螺杆(11),所述移动螺杆(11)左侧固定连接有第三电机(12),所述第三电机(12)和框架(10)固定连接,所述移动螺杆(11)外侧螺纹连接有移动板(13),所述移动板(13)上侧固定连接有气缸(14),所述气缸(14)下侧固定连接有升降板(15),所述升降板(15)内侧固定连接有第四电机(16),所述第四电机(16)下侧固定连接有切割装置(17)。

2.根据权利要求1所述的一种木料加工用切割机,其特征在于:所述夹板(4)前侧固定连接有稳定板(18),所述稳定板(18)和第二平齿轮(7)活动连接,所述稳定板(18)表面开设有圆槽(19),所述圆槽(19)和方杆(8)配合使用。

3.根据权利要求1所述的一种木料加工用切割机,其特征在于:所述框架(10)相互靠近的一侧固定连接有限位杆(20),所述移动板(13)表面开设有限位槽(21),所述限位槽(21)和限位杆(20)活动连接。

4.根据权利要求1所述的一种木料加工用切割机,其特征在于:所述底座(1)内侧开设有限制槽(22),所述限制槽(22)和夹板(4)配合使用。

5.根据权利要求1所述的一种木料加工用切割机,其特征在于:所述底座(1)上侧固定连接有限制板(23),左侧所述限制板(23)内侧开设有容纳槽(24),所述容纳槽(24)和第二电机(9)固定连接,所述限制板(23)和方杆(8)活动连接。

6.根据权利要求1所述的一种木料加工用切割机,其特征在于:所述切割装置(17)左侧固定连接有吸尘器(25),所述吸尘器(25)后侧连通有排尘管(26)。
