专利号: 2024215608254
申请人: 贵州大学
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

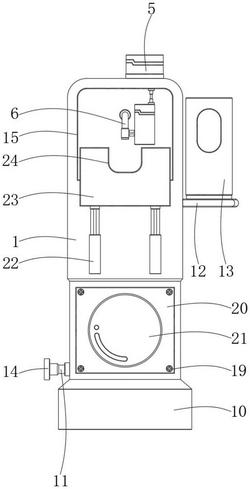

1.一种具有防溅射功能的消毒洗手机,包括容纳箱(1),其特征在于:所述容纳箱(1)的底部设置有用于储存排出污水的出水箱(3),所述容纳箱(1)的内腔设置有消毒机构,所述容纳箱(1)的内腔设置有沿竖直方向升降移动的接水盆(8),所述容纳箱(1)前侧面的顶部开设有开口(15);

所述容纳箱(1)前侧面的底部竖向固定连接有第二电动伸缩杆(22),所述第二电动伸缩杆(22)的顶端固定连接有透明板(23),所述透明板(23)的顶部开设有凹槽(24);

所述容纳箱(1)内腔的底部固定连接有固定板(2),所述固定板(2)上竖向固定连接有第一电动伸缩杆(7),所述第一电动伸缩杆(7)的顶端与所述接水盆(8)的底部固定连接,所述接水盆(8)的底部竖向连通有排水管(9),所述排水管(9)的底端抽拉贯穿所述固定板(2)延伸至所述出水箱(3)的内腔。

2.如权利要求1所述的一种具有防溅射功能的消毒洗手机,其特征在于:所述消毒机构包括感应器水龙头(6)、消毒液供给组件(4)和消毒液添加组件(5),所述感应器水龙头(6)设置于所述出水箱(3)内腔的上部,且与外部供水设备连通,所述消毒液供给组件(4)设置于所述容纳箱(1)的内腔,且出液口与所述感应器水龙头(6)连通,所述消毒液添加组件(5)固定连接于所述容纳箱(1)的顶部,且出液口与所述消毒液供给组件(4)的进液口连通。

3.如权利要求1所述的一种具有防溅射功能的消毒洗手机,其特征在于:所述出水箱(3)的侧壁连通有排放管(11),所述排放管(11)的另一端设置有法兰盘(14)。

4.如权利要求1所述的一种具有防溅射功能的消毒洗手机,其特征在于:所述出水箱(3)的表面通过若干个螺钉(19)拆卸连接有密封盖板(20),所述密封盖板(20)上设置有观察窗(21)。

5.如权利要求1所述的一种具有防溅射功能的消毒洗手机,其特征在于:所述出水箱(3)的底部固定连接有防滑底座(10),所述容纳箱(1)的内壁面通过支架(16)固定连接有紫外线杀菌灯(17)。

6.如权利要求1所述的一种具有防溅射功能的消毒洗手机,其特征在于:所述容纳箱(1)的侧壁固定连接有支撑板(12),所述支撑板(12)的上表面固定连接有烘干器(13)。
