专利号: 2024215608220
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

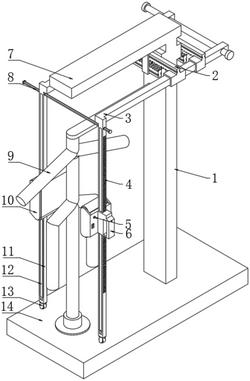

1.一种服装生产用熨烫机构,包括杆体(1),其特征在于:所述杆体(1)上滑动连接有两个横杆(3),且杆体(1)上设置有带动两个横杆(3)相互靠近或远离的限位机构,两个所述横杆(3)端部均固定连接有竖向杆(11),两个所述竖向杆(11)分别滑动套设有抵触板(10)和熨烫器(6),所述竖向杆(11)顶端和底端分别转动连接有主动辊(26)和从动辊(27),所述主动辊(26)和从动辊(27)之间传动连接有第一传送带(12),所述抵触板(10)和熨烫器(6)分别与两个第一传送带(12)的外侧固定连接,两个所述主动辊(26)之间传动连接有连接件,所述杆体(1)一侧从上至下依次固定连接有顶板(7)和顶梁杆(17),所述顶梁杆(17)底部设置有撑衣架(9),所述撑衣架(9)位于抵触板(10)和熨烫器(6)之间。

2.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:限位机构包括安装板(16)、齿轮(25)两个齿条杆(2),所述安装板(16)固定连接在杆体(1)的一侧,所述安装板(16)一侧开设有贯穿式的通口(15),两个所述齿条杆(2)均滑动连接在通口(15)内,所述齿轮(25)转动连接在通口(15)内壁上,且齿轮(25)位于两个齿条杆(2)之间,所述齿轮(25)与两个齿条杆(2)啮合连接,两个所述齿条杆(2)的一端分别与两个横杆(3)的一侧固定连接。

3.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:连接件包括连接杆(8),所述主动辊(26)一端开设有贯穿式的连接槽,所述连接杆(8)与连接槽滑动连接,所述连接杆(8)的两端均固定连接有隔板。

4.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:所述抵触板(10)和熨烫器(6)上部均开设有贯穿式的竖向滑槽(20),所述竖向杆(11)滑动连接在竖向滑槽(20)内,所述竖向滑槽(20)内壁成型有卡槽,卡槽内设置有卡板(19),所述卡板(19)中心处通过轴块与卡槽内壁转动连接,所述卡板(19)端部与卡槽内壁之间固定连接有第一弹簧,所述竖向杆(11)位于卡槽的一侧设置有线性阵列分布的插槽(4),所述插槽(4)与卡板(19)端部插接连接。

5.根据权利要求4所述的一种服装生产用熨烫机构,其特征在于:所述熨烫器(6)一侧开设的穿孔内滑动连接有钮杆(18),所述钮杆(18)活动端与卡板(19)远离第一弹簧的一端抵触连接,所述钮杆(18)外侧套设有第二弹簧和两个阻环,第二弹簧位于两个阻环之间,且两个阻环分别固定连接在钮杆(18)外侧和穿孔内壁上。

6.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:所述抵触板(10)与熨烫器(6)相向的一侧均转动连接有第二传送带(21),所述第二传送带(21)内接触有水箱(22),所述水箱(22)内壁上安装有加热棒(23),所述熨烫器(6)一侧设置有控制开关(24)。

7.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:所述杆体(1)底部固定连接有底板(14),所述竖向杆(11)底部转动连接有滑动架(13),所述滑动架(13)底部转动连接有滑轮,滑轮与底板(14)上部接触。

8.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:所述熨烫器(6)一侧开设的螺纹孔内螺纹连接有螺纹杆(5),所述螺纹杆(5)活动端与第二传送带(21)的一侧相接触。

9.根据权利要求1所述的一种服装生产用熨烫机构,其特征在于:所述横杆(3)一侧开设有贯穿式的稳定槽,两个稳定槽之间滑动连接有稳定杆(28)。
