专利号: 2024215607887
申请人: 冯苒苒
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

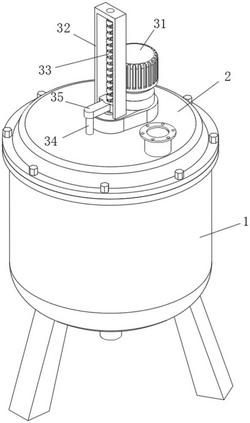

1.一种化学工程石油化工流体高效混合设备,包括罐体(1),所述罐体(1)配有罐盖(2),所述罐盖(2)上连接有搅拌机构(3),所述搅拌机构(3)包括搅拌杆(36),所述罐盖(2)上转动连接有伸入罐体(1)内部的搅拌杆(36),其特征在于:所述搅拌杆(36)位于罐体(1)内部的一端滑动连接有搅拌叶(37),所述罐盖(2)上安装有支架(32),所述支架(32)上转动连接有往返丝杆(33),所述往返丝杆(33)和搅拌杆(36)固定连接,所述支架(32)上滑动连接有与往返丝杆(33)配合的滑块(35),所述搅拌叶(37)上转动连接有转动环(38),所述罐盖(2)上滑动连接有滑杆(34),所述滑杆(34)的两端分别固定于转动环(38)和滑块(35)上;

所述罐盖(2)上连接有扰流机构(4),所述扰流机构(4)包括内齿轮(42),所述罐盖(2)的内侧连接有内齿轮(42),所述内齿轮(42)上固定连接有多个扰流板(41),所述罐盖(2)上固定连接有限位环(43),所述内齿轮(42)转动连接于限位环(43)上,所述罐盖(2)上连接有驱动组件(31),所述内齿轮(42)、搅拌杆(36)均与驱动组件(31)连接。

2.根据权利要求1所述的一种化学工程石油化工流体高效混合设备,其特征在于:所述驱动组件(31)包括第二齿轮(313),所述搅拌杆(36)上固定连接有第二齿轮(313),所述罐盖(2)上安装有电机(311),所述电机(311)的输出端上安装有第一齿轮(312)和第三齿轮(314),所述第一齿轮(312)和第二齿轮(313)啮合,所述内齿轮(42)与第三齿轮(314)啮合。

3.根据权利要求1所述的一种化学工程石油化工流体高效混合设备,其特征在于:多个所述扰流板(41)呈环形矩阵排列,所述扰流板(41)指向搅拌杆(36)的轴心。

4.根据权利要求1所述的一种化学工程石油化工流体高效混合设备,其特征在于:所述搅拌杆(36)上设有滑槽(7),所述搅拌叶(37)通过滑槽(7)与搅拌杆(36)滑动。

5.根据权利要求4所述的一种化学工程石油化工流体高效混合设备,其特征在于:所述搅拌叶(37)上滚动有滚珠(5),所述滚珠(5)通过滑槽(7)与搅拌杆(36)滚动抵触。

6.根据权利要求1所述的一种化学工程石油化工流体高效混合设备,其特征在于:所述搅拌叶(37)上的桨叶沿同一时针方向倾斜。

7.根据权利要求1所述的一种化学工程石油化工流体高效混合设备,其特征在于:所述转动环(38)和搅拌叶(37)之间安装有轴承(6)。
