专利号: 2024215474419
申请人: 河北昊众交通科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

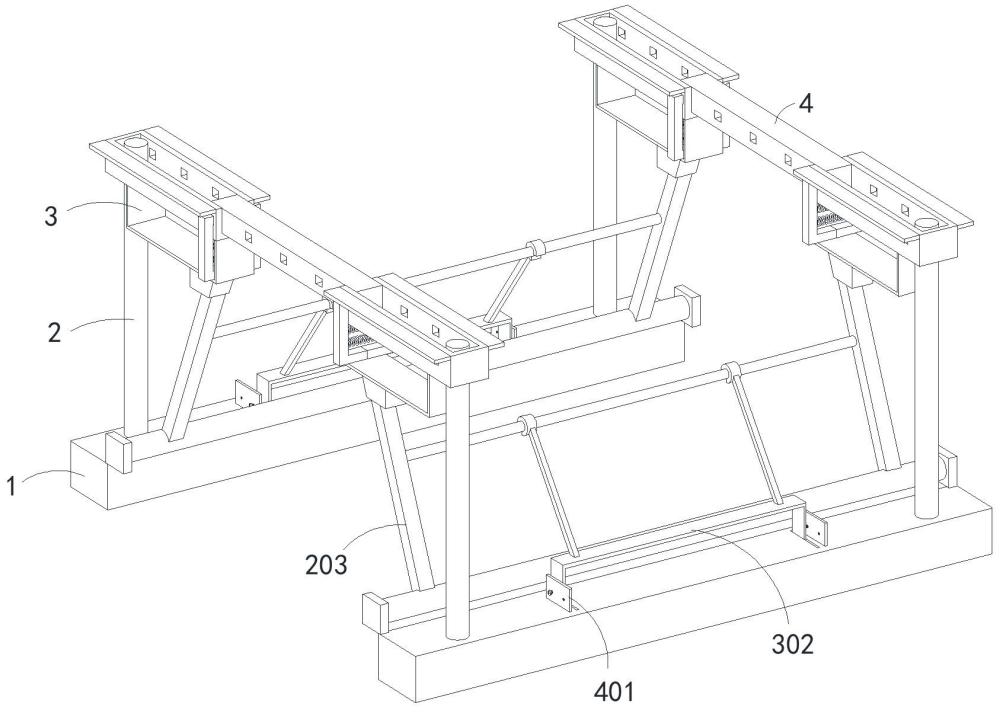

1.一种拼装式建筑吊顶龙骨,其特征在于,包括:

放置块(1),所述放置块(1)设置有两个;

滑杆(2),所述滑杆(2)设置有四个,四个所述滑杆(2)每两两为一组,每组所述滑杆(2)分别固定安装在两个所述放置块(1)上;

龙骨架(3),所述龙骨架(3)设置有四个,四个所述龙骨架(3)每两两为一组,并且四个所述龙骨架(3)分别滑动安装在四个所述滑杆(2)上;

连接块(4),所述连接块(4)设置有两个,两个所述连接块(4)分别滑动安装在每组所述龙骨架(3)之间;

固定组件,所述固定组件设置有四个,四个所述固定组件设置在所述龙骨架(3)上;

支撑组件,所述支撑组件设置有四个,四个所述支撑组件设置在所述放置块(1)上,用于对龙骨架(3)提升和支撑;

稳定组件,所述稳定组件设置有两个,两个所述稳定组件设置在所述放置块(1)上,用于对支撑组件进行固定。

2.根据权利要求1所述的一种拼装式建筑吊顶龙骨,其特征在于,所述固定组件包括:支撑架(101),所述支撑架(101)固定安装在所述龙骨架(3)的底端;

固定杆(102),所述固定杆(102)设置有两个,两个所述固定杆(102)与所述支撑架(101)相接触;

弹簧(103),所述弹簧(103)设置有两个,两个所述弹簧(103)均安装在两个所述固定杆(102)之间。

3.根据权利要求2所述的一种拼装式建筑吊顶龙骨,其特征在于,所述支撑组件包括:安装板(201),所述安装板(201)设置有两个,两个所述安装板(201)固定安装在所述放置块(1)上;

转动轴(202),所述转动轴(202)转动安装在两个所述安装板(201)之间;

支撑杆(203),所述支撑杆(203)设置有两个,两个所述支撑杆(203)固定安装在所述转动轴(202)上;

支撑罩(204),所述支撑罩(204)设置有两个,所述支撑罩(204)固定安装在所述龙骨架(3)的底端。

4.根据权利要求3所述的一种拼装式建筑吊顶龙骨,其特征在于,所述稳定组件包括:稳定杆(301),所述稳定杆(301)固定安装在两个所述支撑杆(203)之间;

滑动板(302),所述滑动板(302)滑动安装在所述放置块(1)上;

倾斜杆(303),所述倾斜杆(303)设置有两个,两个所述倾斜杆(303)倾斜安装在所述滑动板(302)上;

稳定环(304),所述稳定环(304)设置有两个,两个所述稳定环(304)分别固定安装在两个所述稳定杆(301)上。

5.根据权利要求4所述的一种拼装式建筑吊顶龙骨,其特征在于,还包括限位组件,所述限位组件包括:限位板(401),所述限位板(401)设置有两个,两个所述限位板(401)固定安装在所述放置块(1)上,并且所述限位板(401)上开设有若干螺纹孔;

螺栓(402),所述螺栓(402)螺纹连接在所述螺纹孔内。

6.根据权利要求5所述的一种拼装式建筑吊顶龙骨,其特征在于,所述龙骨架(3)和所述连接块(4)的侧面均开设有若干固定孔,所述固定杆(102)的侧面与所述固定孔的大小相一致,并且所述固定杆(102)的侧面可插入进所述固定孔内。

7.根据权利要求6所述的一种拼装式建筑吊顶龙骨,其特征在于,所述支撑罩(204)的侧面设置为倾斜面,所述支撑罩(204)的倾斜面与所述支撑杆(203)的侧面相贴合,并且所述支撑杆(203)可放置进所述支撑罩(204)的内部。

8.根据权利要求7所述的一种拼装式建筑吊顶龙骨,其特征在于,所述稳定环(304)的内侧弧度与所述稳定杆(301)的外侧弧度相一致,并且所述稳定环(304)的底端开设有缺口,所述稳定杆(301)可通过所述稳定环(304)的缺口插入进所述稳定环(304)内。

9.根据权利要求8所述的一种拼装式建筑吊顶龙骨,其特征在于,所述滑动板(302)上的侧面开设有螺纹孔,并且所述滑动板(302)的侧面的螺纹孔与所述限位板(401)的螺纹孔相一致。

10.根据权利要求9所述的一种拼装式建筑吊顶龙骨,其特征在于,所述限位板(401)的其中一个螺纹孔与所述滑动板(302)的螺纹孔相对应时,所述稳定杆(301)可位于所述稳定环(304)的内部,并且所述稳定环(304)的内侧壁与所述稳定杆(301)的外侧壁相贴合。
