专利号: 2024215376810
申请人: 大连旺航科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

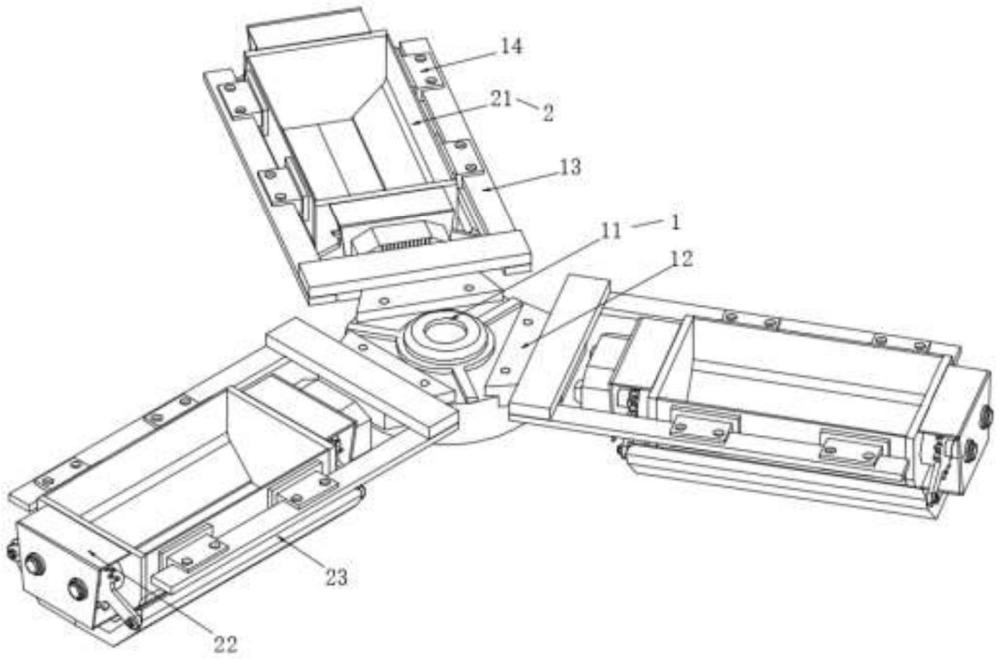

1.一种锯床用出料装置,包括出料组件(2)以及用于若干出料组件(2)位置切换的旋转组件(1);其特征在于:所述出料组件(2)包括料仓(21)、经轴件(24)活动连接于料仓(21)端部的齿轮件(25)、固定于齿轮件(25)边侧延伸端部的折弯挡板(23),以及与轴件(24)端部固定的电机(26)的输出轴;

所述旋转组件(1)包括固定于料仓(21)边侧上部的连接件(14)、与连接件(14)相固定的支架(13)、固定于支架(13)端部的承接板(12),以及设置于承接板(12)内侧的转台(11)。

2.根据权利要求1所述的一种锯床用出料装置,其特征在于,所述料仓(21)端部固定有安装框(22),且所述安装框(22)嵌入设置的轴承座与轴件(24)的端部活动相连。

3.根据权利要求1所述的一种锯床用出料装置,其特征在于,所述电机(26)固定于靠近转台(11)周侧的安装框(22)的外侧,且所述电机(26)的输出轴套设于安装框(22)嵌入设置的轴承座内部。

4.根据权利要求1所述的一种锯床用出料装置,其特征在于,所述出料组件(2)关于转台(11)的周侧边缘等距对称设置,其所述转台(11)的底部与外部旋转驱动相连。

5.根据权利要求1所述的一种锯床用出料装置,其特征在于,所述折弯挡板(23)关于料仓(21)呈对称设置,且所述折弯挡板(23)的水平分支与所述料仓(21)的底部开口相配合。

6.根据权利要求1所述的一种锯床用出料装置,其特征在于,所述料仓(21)位于所述锯床出料端下方,且所述料仓(21)的出料口为收缩状。
