专利号: 2024215370566
申请人: 镇江市牛威职业咨询有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

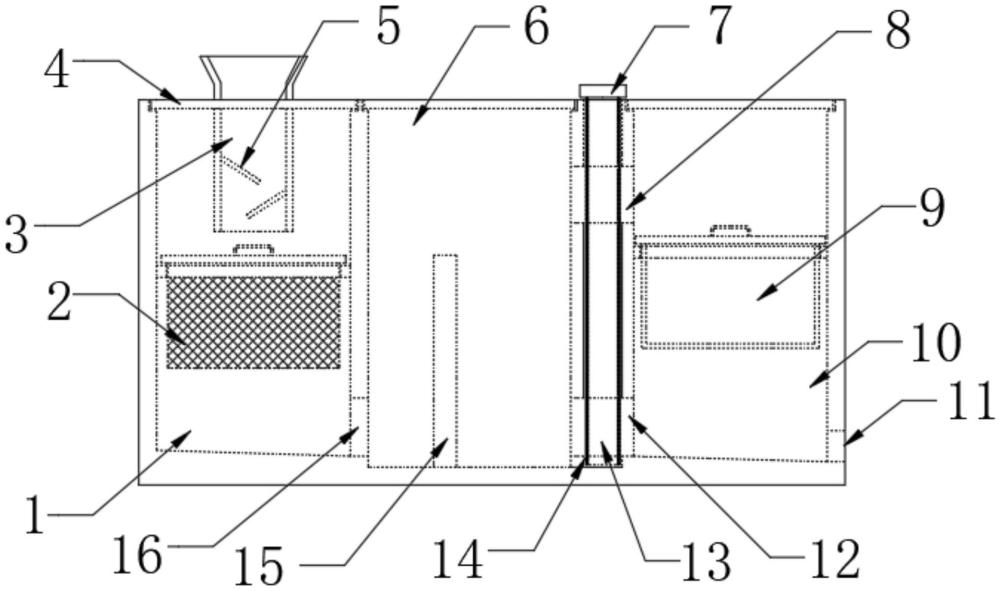

1.一种石油用油水分离装置,包括初处理盒(1),其特征在于:所述初处理盒(1)的右侧连接有静置盒(6),且静置盒(6)的右侧连接有暂存盒(10),所述初处理盒(1)、静置盒(6)与暂存盒(10)的上侧均嵌合连接有盖板(4),且位于初处理盒(1)上的盖板(4)中贯穿连接有进料管道(3),所述进料管道(3)的下侧设置有过滤箱(2),且过滤箱(2)的外部为不锈钢网结构,所述初处理盒(1)与静置盒(6)相连的侧壁下端开设有连通孔(16),且静置盒(6)的内部设置有挡板(15),所述静置盒(6)与暂存盒(10)相连的侧壁上分别开设有溢流口(8)与水流出口(12),且静置盒(6)与暂存盒(10)相连的侧壁上沿竖直方向开设有安装槽(14),所述安装槽(14)的内部连接有挡流柱(7),且挡流柱(7)的内部由上到下开设有2个通孔(13),所述通孔(13)的位置尺寸与溢流口(8)和水流出口(12)的位置尺寸一一对应,所述暂存盒(10)的内部设置有石油收集箱(9),且暂存盒(10)的侧壁底端开设有出水口(11)。

2.根据权利要求1所述的一种石油用油水分离装置,其特征在于:所述初处理盒(1)与暂存盒(10)的底端面均为倾斜结构,且倾斜方向为向右下方倾斜。

3.根据权利要求1所述的一种石油用油水分离装置,其特征在于:所述初处理盒(1)与暂存盒(10)的内部分别连接有支撑板(19),且支撑板(19)的内部开设有限位孔(17)。

4.根据权利要求1所述的一种石油用油水分离装置,其特征在于:所述过滤箱(2)与石油收集箱(9)均为“T”字型结构,且过滤箱(2)与石油收集箱(9)小端部位的水平截面面积小于限位孔(17)的水平截面面积,过滤箱(2)与石油收集箱(9)上设置有对称分布的提手(18)。

5.根据权利要求1所述的一种石油用油水分离装置,其特征在于:所述进料管道(3)的内部设置有交错分布的向下倾斜的引流板(5),且进料管道(3)与过滤箱(2)位于同一竖直方向。

6.根据权利要求1所述的一种石油用油水分离装置,其特征在于:所述挡流柱(7)为“T”字型结构,且挡流柱(7)小端的外部直径与安装槽(14)的内部直径相等,挡流柱(7)小端的外部设置有橡胶垫(20)。

7.根据权利要求1所述的一种石油用油水分离装置,其特征在于:所述溢流口(8)的位置位于石油收集箱(9)的上方,且石油收集箱(9)的大端处水平截面尺寸与暂存盒(10)的水平截面尺寸相等。
