专利号: 2024215343198
申请人: 马鞍山市瑞桃农业开发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

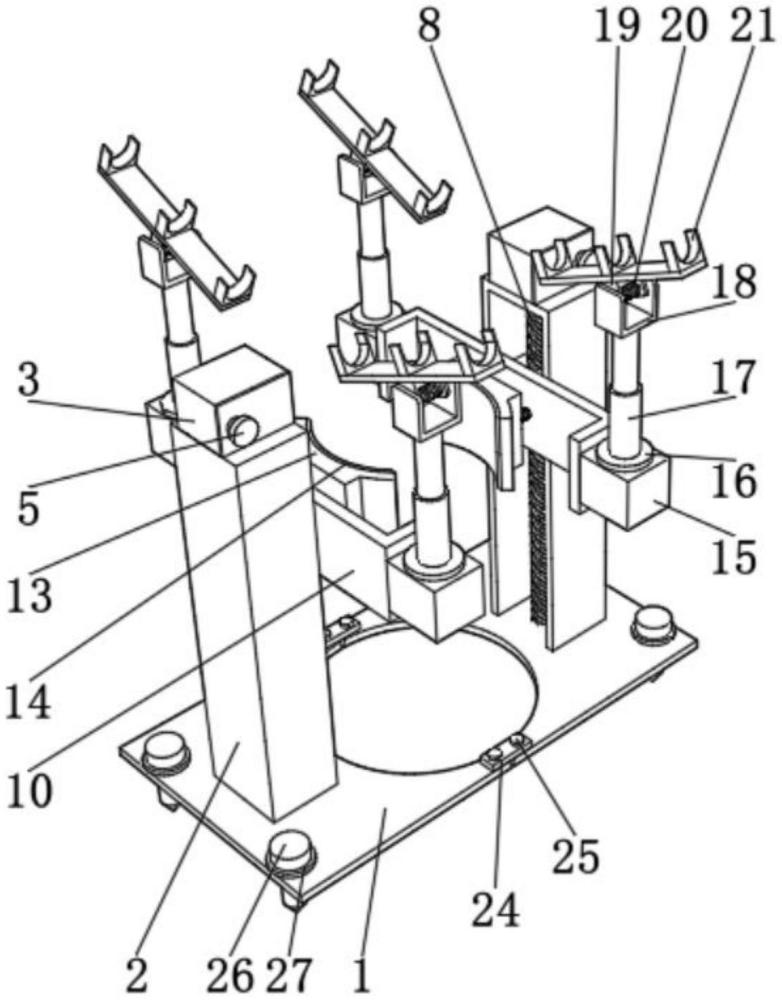

1.一种桃树枝干辅助支撑结构,包括两个底座(1),其特征在于:两个所述底座(1)的顶部对称设置有固定架(2),所述固定架(2)的顶部设置有安装盒(3),所述安装盒(3)的内侧设置有蜗杆(4),所述蜗杆(4)的一端活动贯穿于安装盒(3)并连接有手轮(5),所述蜗杆(4)的外侧啮合连接有蜗轮(6),所述蜗轮(6)的内侧设置有第一连接杆(7),所述第一连接杆(7)的一端活动贯穿于固定架(2)并连接有丝杆(8),所述丝杆(8)的外侧连接有滑块(9),所述滑块(9)的一端固定连接有夹持组件,所述夹持组件的两端对称设置有支撑组件。

2.根据权利要求1所述的桃树枝干辅助支撑结构,其特征在于:所述支撑组件包括固定块(15),所述固定块(15)的顶部设置有转盘(16),所述转盘(16)的顶部设置有液压伸缩杆(17),所述液压伸缩杆(17)的顶部固定连接有耳座(18),所述耳座(18)的内侧设置有扭转弹簧(20),所述耳座(18)的内侧转动连接有转动块(19),所述转动块(19)的顶部固定连接有U型托架(21)。

3.根据权利要求1所述的桃树枝干辅助支撑结构,其特征在于:所述夹持组件包括防护框架(10),所述防护框架(10)的一侧设置有两个伸缩杆(11),所述伸缩杆(11)的外侧套设有弹簧(12),所述伸缩杆(11)的一端固定连接有夹板(13),所述夹板(13)的一侧设置有橡胶垫(14)。

4.根据权利要求2所述的桃树枝干辅助支撑结构,其特征在于:所述转盘(16)的底部固定连接有第二连接杆(22),所述第二连接杆(22)的一端活动贯穿于固定块(15)并连接有把手(23)。

5.根据权利要求1所述的桃树枝干辅助支撑结构,其特征在于:两个所述底座(1)靠近的一侧顶部设置有连接块(24),所述连接块(24)的顶部安装有两个安装螺栓(25)。

6.根据权利要求1所述的桃树枝干辅助支撑结构,其特征在于:两个所述底座(1)的顶部对称设置有一组安装钉(26),所述安装钉(26)的外侧套设有垫片(27)。
