专利号: 202421534259X
申请人: 安徽恒慧仪表有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

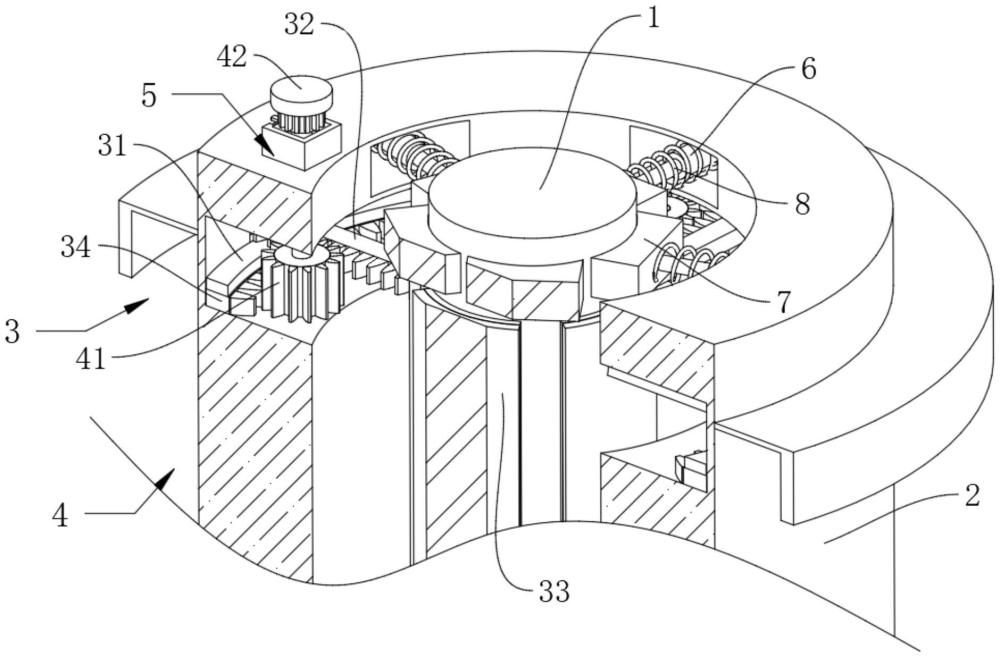

1.一种防腐耐磨热电阻,包括电阻主体(1),所述电阻主体(1)外壁套接有防护壳(2),其特征在于:所述防护壳(2)内壁固定连接有夹持机构(3),用于将防护壳(2)固定在电阻主体(1)外壁,所述防护壳(2)内部转动连接有用于带动夹持机构(3)移动的驱动机构(4),所述防护壳(2)顶部固定连接有用于对驱动机构(4)限位的固定机构(5)。

2.根据权利要求1所述的防腐耐磨热电阻,其特征在于:所述夹持机构(3)包括固定连接在防护壳(2)内壁的隔板(31),所述防护壳(2)内部开设有凹槽,且隔板(31)位于凹槽内部,所述隔板(31)上方滑动连接有多个直齿条(32),所述直齿条(32)靠近电阻主体(1)的一侧均固定连接有固定板(33),所述隔板(31)下方转动连接有环型齿轮(34)。

3.根据权利要求2所述的防腐耐磨热电阻,其特征在于:所述驱动机构(4)包括转动连接在凹槽上方的多个驱动齿轮(41),多个所述驱动齿轮(41)的上端与相邻的直齿条(32)啮合连接,且多个驱动齿轮(41)的下端与环型齿轮(34)啮合连接,所述防护壳(2)顶部转动连接有转动杆(42),所述转动杆(42)底部贯穿防护壳(2)顶部设置,且转动杆(42)底部与其中一个驱动齿轮(41)固定连接。

4.根据权利要求3所述的防腐耐磨热电阻,其特征在于:所述固定机构(5)包括固定连接在转动杆(42)位于防护壳(2)一侧的限位块(51),所述限位块(51)外壁均匀设置有卡块,所述防护壳(2)顶部固定连接有安装块(52),所述安装块(52)内部固定连接有固定杆(53),所述固定杆(53)外壁转动连接有定位杆(54),且定位杆(54)靠近限位块(51)的一侧卡接在相邻的两个卡块的间隙中,所述安装块(52)远离电阻主体(1)的一侧固定连接有支板,所述支板上固定连接有一号复位弹簧(55),且一号复位弹簧(55)远离支板的一侧与定位杆(54)底部固定连接。

5.根据权利要求1所述的防腐耐磨热电阻,其特征在于:所述防护壳(2)内壁开设有多个矩形槽,所述矩形槽内部均固定连接有伸缩杆(6),所述伸缩杆(6)远离矩形槽的一侧固定连接有活动块(7),所述伸缩杆(6)外壁套设有二号复位弹簧(8)。
