专利号: 2024215333497
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

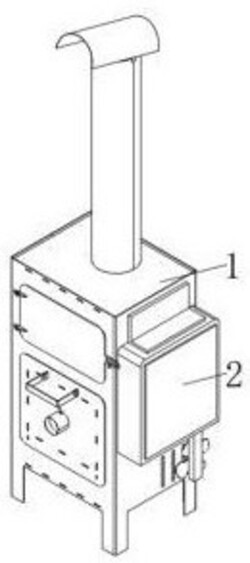

1.一种汽车零配件加工加温装置,其特征在于:包括:

加温机构(1);

加强散热机构(2),所述加强散热机构(2)固定连接在加温机构(1)的右侧,所述加强散热机构(2)包括加强散热盒(21),所述加强散热盒(21)内腔前侧的底部固定连接有马达(22),所述马达(22)的输出端固定连接有齿轮一(23),所述加强散热盒(21)内腔前侧的顶部通过轴承活动连接有齿轮二(24),所述齿轮一(23)的顶部与齿轮二(24)啮合,所述齿轮二(24)右侧的后侧通过转轴活动连接有连接杆(25),所述连接杆(25)的后侧通过转轴活动连接有销轴(26),所述销轴(26)的后侧滑动连接有竖板(27),所述竖板(27)的顶部与加强散热盒(21)的内壁滑动连接,所述竖板(27)的底部贯穿至加强散热盒(21)的底部,所述竖板(27)左侧的底部固定连接有辅助风扇(28)。

2.根据权利要求1所述的一种汽车零配件加工加温装置,其特征在于:所述加温机构(1)包括机体组件(11),所述机体组件(11)的顶部连通有排烟筒(12),所述机体组件(11)右侧底部的后侧开设有散热竖槽(13)。

3.根据权利要求2所述的一种汽车零配件加工加温装置,其特征在于:所述加强散热盒(21)的顶部固定连接有角块(3),所述角块(3)的左侧与机体组件(11)固定连接。

4.根据权利要求1所述的一种汽车零配件加工加温装置,其特征在于:所述竖板(27)的背面固定连接有连接板(4),所述连接板(4)的背面固定连接有缓冲簧(5),所述缓冲簧(5)的背面与加强散热盒(21)的内壁固定连接。

5.根据权利要求1所述的一种汽车零配件加工加温装置,其特征在于:所述竖板(27)右侧的顶部通过滑销活动连接有限制框(6),所述限制框(6)的正面与背面均与加强散热盒(21)的内壁固定连接。

6.根据权利要求1所述的一种汽车零配件加工加温装置,其特征在于:所述加强散热盒(21)内腔底部的后侧开设有开口(7),所述开口(7)配合竖板(27)使用。
