专利号: 2024215321964
申请人: 山东正禹工程监理有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

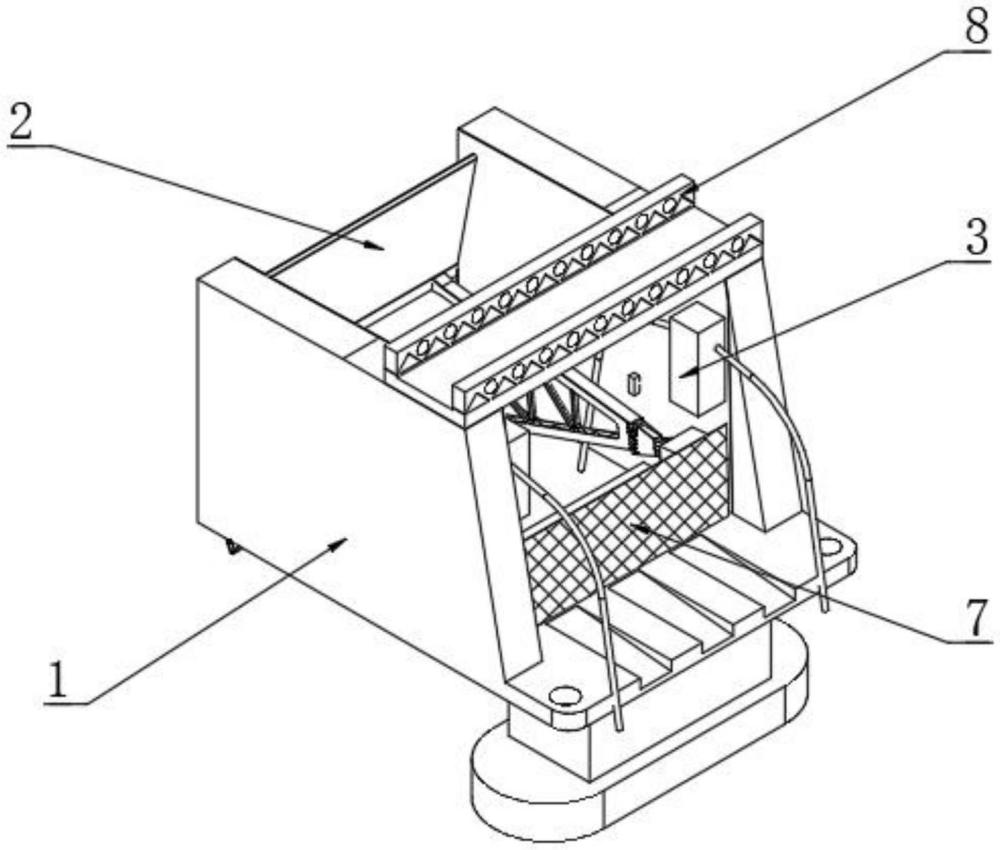

1.一种水利工程闸口装置,包括水泥基座(1),其特征在于,所述水泥基座(1)的内部设置有闸门组件(2),所述水泥基座(1)的一侧设置有导水组件(3);

所述闸门组件(2)包括固定座(201)、支撑架(202)、弧形板(203)、伸缩杆(204)、止水槽(205)和分水槽(206),所述固定座(201)设置于水泥基座(1)的内侧,所述支撑架(202)的一端铰接于固定座(201)的一侧,所述弧形板(203)设置于支撑架(202)的一侧,所述伸缩杆(204)一端铰接于水泥基座(1)的内一侧,所述伸缩杆(204)的一端栓接于弧形板(203)的底端,所述止水槽(205)开设于弧形板(203)的一侧底端,所述弧形板(203)的截面形状为三角形,多个所述分水槽(206)开设于弧形板(203)的一侧。

2.根据权利要求1所述的一种水利工程闸口装置,其特征在于,所述导水组件(3)包括导水槽(301)、导水泵(302)、导水管(303)和出水管(304),所述导水槽(301)开设于水泥基座(1)弧形板(203)相反的一侧,所述导水泵(302)设置于水泥基座(1)的内两侧,所述导水管(303)栓接于导水泵(302)的入水口,所述出水管(304)栓接于导水泵(302)的出水口,所述出水管(304)的底端延伸至导水槽(301)的另一侧。

3.根据权利要求1所述的一种水利工程闸口装置,其特征在于,所述水泥基座(1)的底部设置有延长座(4),所述延长座(4)的底部设置有拓展座(5),所述拓展座(5)的长度大于延长座(4)的长度。

4.根据权利要求2所述的一种水利工程闸口装置,其特征在于,所述水泥基座(1)的内侧设置有水位传感器(6),所述水位传感器(6)位于支撑架(202)的一侧,所述水位传感器(6)位于导水泵(302)的一侧,所述水位传感器(6)连接大数据物联网。

5.根据权利要求2所述的一种水利工程闸口装置,其特征在于,所述水泥基座(1)的内侧设置有阻拦网(7),所述阻拦网(7)位于固定座(201)的一侧,所述阻拦网(7)位于导水槽(301)的一侧。

6.根据权利要求1所述的一种水利工程闸口装置,其特征在于,所述水泥基座(1)的顶部设置有用于保护工作人员维修的防护栏(8),所述防护栏(8)的表面喷涂有防滑涂层。

7.根据权利要求1所述的一种水利工程闸口装置,其特征在于,所述支撑架(202)的内部设置有用于辅助加固支撑架(202)的支撑斜杆(9),多个所述支撑斜杆(9)于支撑架(202)的内部组成多个三角形。
