专利号: 2024215299388
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

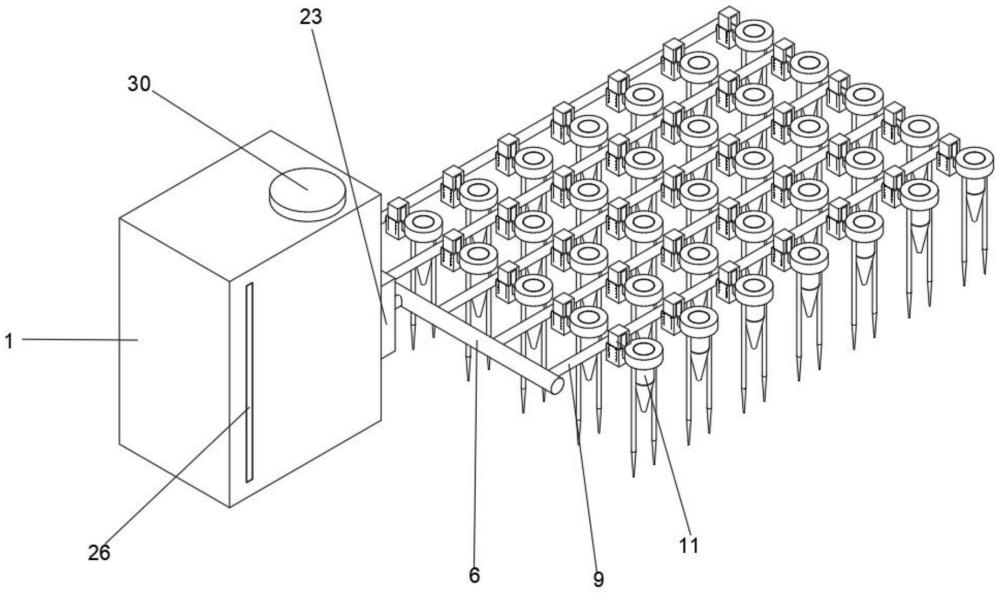

1.一种市政园林滴灌器,其特征在于,包括:

储水箱(1),所述储水箱(1)的一侧开设有出水孔(2),所述储水箱(1)的一侧设置有水泵(4);

调节组件,所述调节组件设置在所述储水箱(1)的一侧,用于根据不同的绿植调节滴灌器水量的大小,所述调节组件包括:定位管(6),所述定位管(6)设置在所述储水箱(1)的一侧,所述出水孔(2)的内圆壁面固定套接有进水管(3),所述进水管(3)的内圆壁面与所述水泵(4)进水口的外圆壁面固定套接,所述水泵(4)出水口的外圆壁面固定套接有出水管(5),所述定位管(6)的外圆壁面开设有若干个定位孔(7),所述定位管(6)的外圆壁面开设有限制孔(8),所述限制孔(8)的内圆壁面与所述出水管(5)的外圆壁面固定套接,所述定位孔(7)的内圆壁面固定套接有固定管(9),所述固定管(9)的外圆壁面开设有若干个连接孔(13),所述连接孔(13)的内圆壁面固定套接有连接软管(10),所述固定管(9)的外圆壁面设置有若干个滴管(11),所述滴管(11)的外圆壁面开设有固定孔(12),所述固定孔(12)的内圆壁面与所述连接软管(10)的外圆壁面固定套接,所述连接软管(10)的外圆壁面设置有卡块(14),所述卡块(14)的一侧开设有限位孔(15),所述限位孔(15)的内圆壁面与所述连接软管(10)的外圆壁面固定套接,所述卡块(14)的顶面开设有两个移动槽(17),所述卡块(14)的两侧分别开设有若干个卡孔(16),所述卡孔(16)与所述移动槽(17)相连通,所述卡块(14)的顶面设置有移动架(18),所述移动架(18)的内部顶面固定安装有连接块(19),所述移动架(18)的两侧分别开设有两个卡槽(20),所述卡槽(20)的内部一端固定安装有弹簧(21),所述卡槽(20)的内圆壁面活动套接卡柱(22),所述卡柱(22)的一端与所述弹簧(21)固定安装,所述移动架(18)与所述移动槽(17)的内壁面活动套接,所述卡柱(22)的外圆壁面与所述卡孔(16)的内圆壁面活动套接。

2.根据权利要求1所述的一种市政园林滴灌器,其特征在于:所述储水箱(1)的一侧固定安装有放置仓(23),所述放置仓(23)的顶面固定安装有PLC控制器,所述水泵(4)与所述PLC控制器电性连接,所述放置仓(23)的两侧分别开设有稳定孔(24),所述稳定孔(24)的内圆壁面与所述进水管(3)的外圆壁面固定套接,所述稳定孔(24)的内圆壁面与所述出水管(5)的外圆壁面固定套接。

3.根据权利要求1所述的一种市政园林滴灌器,其特征在于:所述储水箱(1)的一侧开设有观察孔(25),所述观察孔(25)的内壁面固定安装有透明板(26)。

4.根据权利要求1所述的一种市政园林滴灌器,其特征在于:所述储水箱(1)的顶面开设有入料孔(27),所述入料孔(27)的内圆壁面固定安装有过滤管(28),所述过滤管(28)的内圆壁面固定套接有过滤网(29),所述过滤管(28)的内圆壁面活动套接有防尘块(30)。

5.根据权利要求1所述的一种市政园林滴灌器,其特征在于:所述滴管(11)的外圆壁面固定套接有定位环(31),所述定位环(31)的底面固定安装有两个承重柱(32)。

6.根据权利要求2所述的一种市政园林滴灌器,其特征在于:所述放置仓(23)的内部底面固定安装有蓄电池(33),所述蓄电池(33)与所述水泵(4)电性连接,所述蓄电池(33)与所述PLC控制器电性连接。
