专利号: 2024215281149
申请人: 安徽银赛建筑装饰工程有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

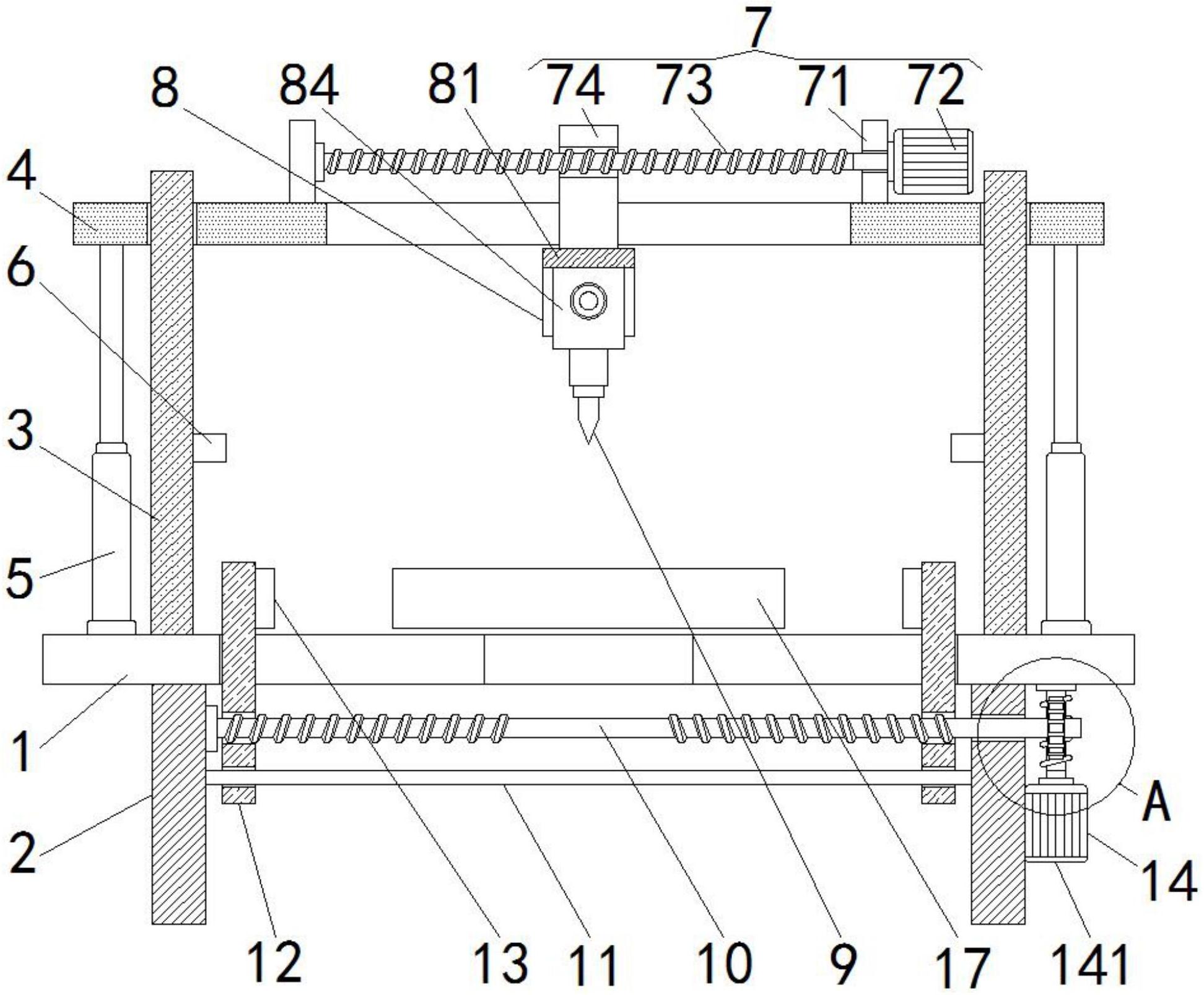

1.一种建筑装饰工程用幕墙裁剪装置,包括切割台(1),所述切割台(1)的底部左右两侧均设置有支撑板(2),所述切割台(1)的顶部左右两侧均设置有安装板(3),左侧所述安装板(3)的外侧设置有一端与右侧安装板(3)外侧活动连接的移动板(4),所述切割台(1)的顶部设置有数量为两个且分别位于两个安装板(3)相背侧的电动伸缩杆(5),两个所述电动伸缩杆(5)的输出端均与移动板(4)的底部固定连接,两个所述安装板(3)的相对侧均设置有位于移动板(4)下方的限位块(6),所述移动板(4)的顶部设置有一端延伸至其底部的第一移动组件(7),所述第一移动组件(7)的底部设置有一端与移动板(4)底部活动连接的第二移动组件(8),所述第二移动组件(8)的底部设置有切割头(9),其特征在于:左侧所述支撑板(2)的右侧设置有一端延伸至右侧支撑板(2)右侧的第三螺纹杆(10),两个所述支撑板(2)之间设置有位于第三螺纹杆(10)下方的安装杆(11),所述第三螺纹杆(10)外侧的左右两端均设置有一端与安装杆(11)外侧活动连接且另一端延伸至切割台(1)顶部的移动块(12),两个所述移动块(12)的相对侧均设置有位于切割台(1)上方的第一夹板(13),右侧所述支撑板(2)的右侧设置有一端与第三螺纹杆(10)外侧固定连接且另一端与切割台(1)底部活动连接的驱动组件(14),所述切割台(1)的顶部前后两侧均设置有固定块(15),两个所述固定块(15)相背侧的左右两端均设置有液压缸(16),前后两侧所述液压缸(16)的输出端均延伸至两个固定块(15)的相对侧,左侧两个所述液压缸(16)的输出端均设置有一端分别与右侧两个液压缸(16)输出端固定连接的第二夹板(17)。

2.根据权利要求1所述的一种建筑装饰工程用幕墙裁剪装置,其特征在于:所述第一移动组件(7)包括安装块(71),所述移动板(4)的顶部固定安装有位于两个安装板(3)之间且数量为两个并呈左右对称分布的安装块(71),右侧所述安装块(71)的右侧固定安装有第一伺服电机(72),所述第一伺服电机(72)的输出轴延伸至右侧安装块(71)的左侧且固定安装有一端与左侧安装块(71)右侧活动连接的第一螺纹杆(73),所述第一螺纹杆(73)的外侧螺纹连接有一端延伸至移动板(4)底部的牵引块(74)。

3.根据权利要求2所述的一种建筑装饰工程用幕墙裁剪装置,其特征在于:所述第二移动组件(8)包括U型板(81),所述牵引块(74)的底部固定安装有一端与移动板(4)底部活动连接的U型板(81),所述U型板(81)的后侧固定安装有第二伺服电机(82),所述第二伺服电机(82)的输出轴延伸至U型板(81)的内部且固定安装有一端与U型板(81)内壁前侧活动连接的第二螺纹杆(83),所述第二螺纹杆(83)的外侧螺纹连接有一端与U型板(81)内顶壁活动连接的滑块(84),所述切割头(9)固定安装在滑块(84)的底部。

4.根据权利要求1所述的一种建筑装饰工程用幕墙裁剪装置,其特征在于:所述驱动组件(14)包括第三伺服电机(141),右侧所述支撑板(2)的右侧固定安装有位于第三螺纹杆(10)下方的第三伺服电机(141),所述第三伺服电机(141)的输出轴固定安装有位于第三螺纹杆(10)后侧且一端与切割台(1)底部活动连接的蜗杆(142),所述第三螺纹杆(10)的外侧右端固定安装有一端与蜗杆(142)啮合的蜗轮(143)。

5.根据权利要求2所述的一种建筑装饰工程用幕墙裁剪装置,其特征在于:左侧所述安装块(71)的右侧固定安装有第一轴承,所述第一螺纹杆(73)通过第一轴承与左侧安装块(71)转动连接,所述牵引块(74)的内部开设有与第一螺纹杆(73)相适配的第一螺纹孔。

6.根据权利要求3所述的一种建筑装饰工程用幕墙裁剪装置,其特征在于:所述U型板(81)的内壁前侧固定安装有第二轴承,所述第二螺纹杆(83)通过第二轴承与U型板(81)的内壁前侧转动连接,所述滑块(84)的内部开设有与第二螺纹杆(83)相适配的第二螺纹孔。
