专利号: 2024215270553
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

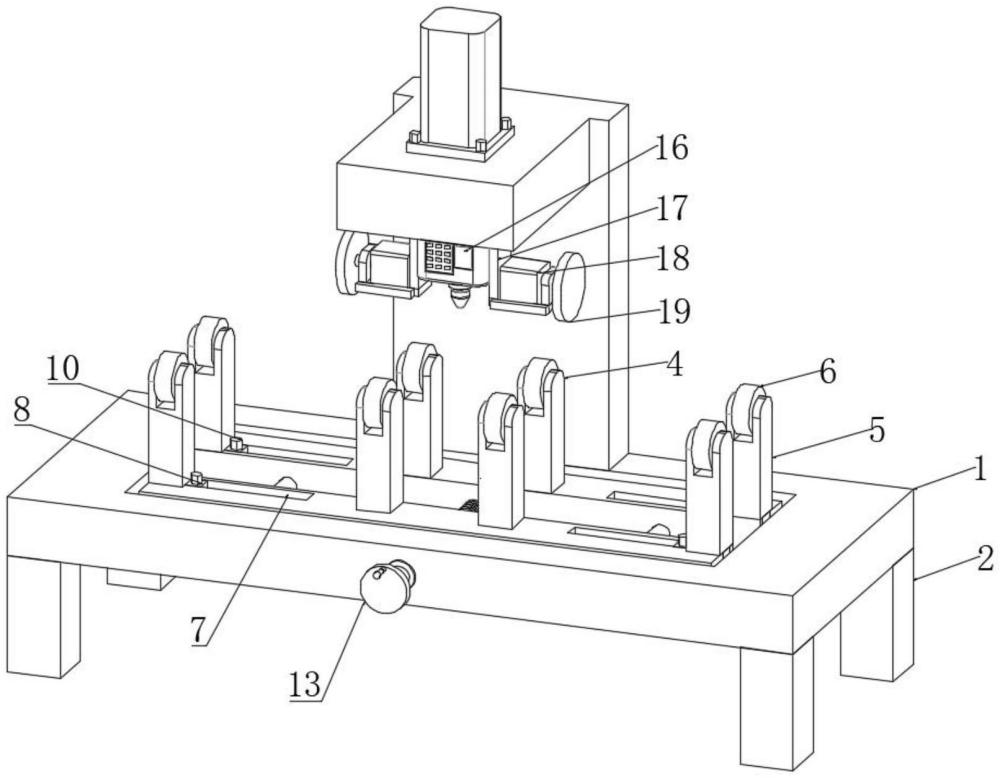

1.一种不锈钢制品生产用焊接设备,包括加工台(1)、焊机主体(16),其特征在于:所述加工台(1)为开设有矩形安装腔的矩形板,所述加工台(1)矩形安装腔内设置有前后对称的两个移动架(3),两个所述移动架(3)上表面均开设有左右对称的卡槽(7),所述卡槽(7)内部卡设有卡块(8),所述卡块(8)上端面形成有移动柱(5),所述移动柱(5)上端架设有承托轮(6),所述移动架(3)上表面靠内部形成有固定柱(4),所述固定柱(4)上端架设有承托轮(6),所述卡槽(7)底壁上开设有螺纹孔(9),所述卡块(8)上穿设有定位螺栓(10),所述加工台(1)矩形安装腔内设有支撑驱动组件。

2.根据权利要求1所述的一种不锈钢制品生产用焊接设备,其特征在于:所述支撑驱动组件包括双向丝杆(11)、支撑杆(12)、调节轮(13),所述加工台(1)中部从前向后穿设有双向丝杆(11),所述双向丝杆(11)左右侧设置有支撑杆(12),所述双向丝杆(11)前端固定设置有调节轮(13)。

3.根据权利要求2所述的一种不锈钢制品生产用焊接设备,其特征在于:所述支撑杆(12)和双向丝杆(11)贯穿两个移动架(3),所述移动架(3)与双向丝杆(11)旋合。

4.根据权利要求1所述的一种不锈钢制品生产用焊接设备,其特征在于:所述加工台(1)上表面中部靠后侧形成有L形延伸板(14),所述延伸板(14)上顶板内嵌设有伸缩端向下的伸缩缸(15),所述伸缩缸(15)下端通过螺栓连接有焊机主体(16)。

5.根据权利要求4所述的一种不锈钢制品生产用焊接设备,其特征在于:所述焊机主体(16)左右侧面形成有安装架(17),所述安装架(17)内安装有驱动电机(18),所述驱动电机(18)输出轴上固定安装有压轮(19)。

6.根据权利要求1所述的一种不锈钢制品生产用焊接设备,其特征在于:所述加工台(1)下表面形成有支腿(2)。
