专利号: 2024215241495
申请人: 大英县东创农业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

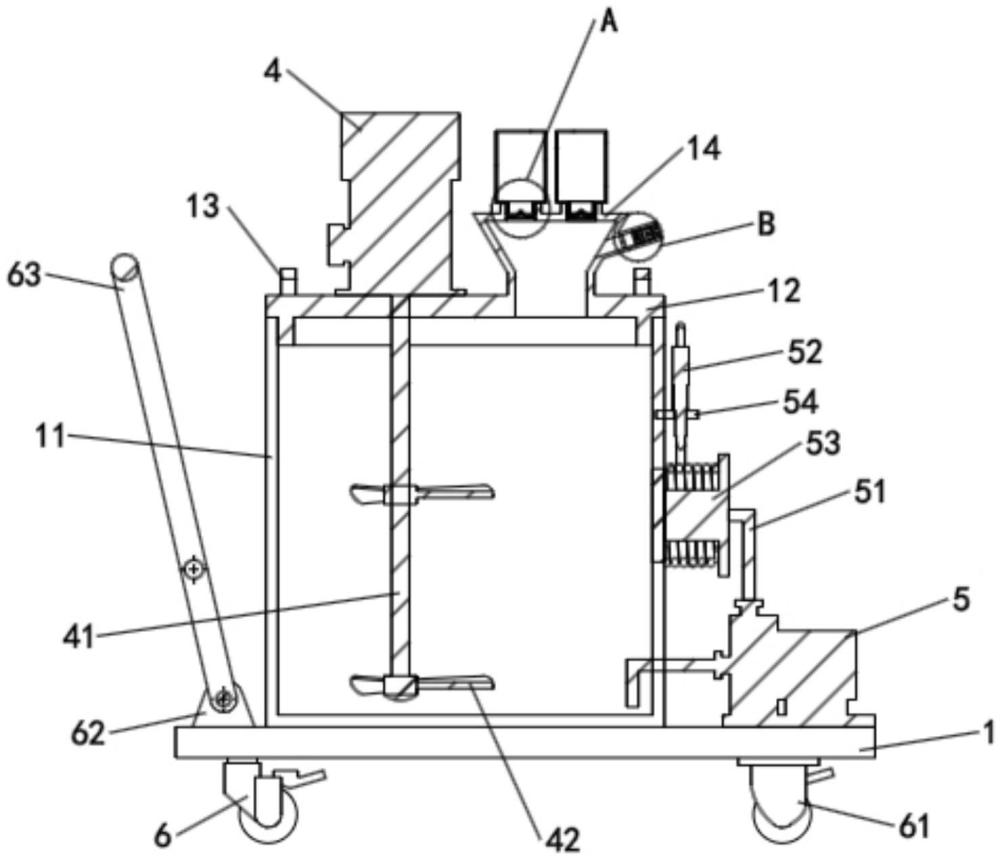

1.一种可移动的植保无人机补给装置,其特征在于,包括:

车板(1),所述车板(1)顶部固定安装有配药桶(11),所述配药桶(11)顶部螺纹连接有密封盖(12),所述密封盖(12)顶部固定连接有两个对称设置的把手(13),所述密封盖(12)顶部固定连接有加料筒(14),所述加料筒(14)顶部分别开设有两个加料孔(15);

加料组件,所述加料组件分别设于两个所述加料孔(15)上,用于向所述配药桶(11)内部添加农药,所述加料组件包括:连接筒(2)、凸螺纹(21)、连接架(22)、穿刺针(23)和棱边(24);

净化组件,所述净化组件设于所述加料筒(14)上,用于对药物产生的异味进行处理,所述净化组件包括:风筒(3)、阀门(31)、吸风扇(32)、无纺布(33)和活性炭布(34)。

2.根据权利要求1所述的可移动的植保无人机补给装置,其特征在于,两个所述加料孔(15)顶部固定连接有连接筒(2),两个所述连接筒(2)内壁上设有连接用的凸螺纹(21),且两个所述加料孔(15)内壁上分别固定连接有连接架(22),两个所述连接架(22)顶部轴心处分别固定连接有穿刺针(23),所述穿刺针(23)外部固定连接有多个棱边(24)。

3.根据权利要求1所述的可移动的植保无人机补给装置,其特征在于,所述加料筒(14)上固定连接有风筒(3),所述风筒(3)内部设有阀门(31),所述风筒(3)内部远离所述阀门(31)的一侧固定安装有吸风扇(32),所述吸风扇(32)一侧设有两个无纺布(33),两个所述无纺布(33)之间设有活性炭布(34)。

4.根据权利要求1所述的可移动的植保无人机补给装置,其特征在于,所述密封盖(12)顶部固定安装有搅拌电机(4),所述配药桶(11)内部设有旋转杆(41),所述旋转杆(41)上固定连接有两个搅拌叶片(42)。

5.根据权利要求1所述的可移动的植保无人机补给装置,其特征在于,所述车板(1)顶部固定安装有水泵(5),所述水泵(5)的输入端与所述配药桶(11)内部相导通,所述水泵(5)的输出端固定连接有延长管(51),所述延长管(51)一端固定连接有加注枪(52)。

6.根据权利要求5所述的可移动的植保无人机补给装置,其特征在于,所述配药桶(11)外部固定连接有收线筒(53),所述延长管(51)缠绕在所述收线筒(53)外部,所述配药桶(11)外部位于所述收线筒(53)上方位置处固定连接有放置架(54),所述加注枪(52)卡设在所述放置架(54)上。

7.根据权利要求1所述的可移动的植保无人机补给装置,其特征在于,所述车板(1)底部固定安装有一对万向轮(6)和一对定向轮(61),所述车板(1)顶部固定连接有两个连接块(62),两个所述连接块(62)之间转动连接有把手(63)。
