专利号: 2024215183555
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

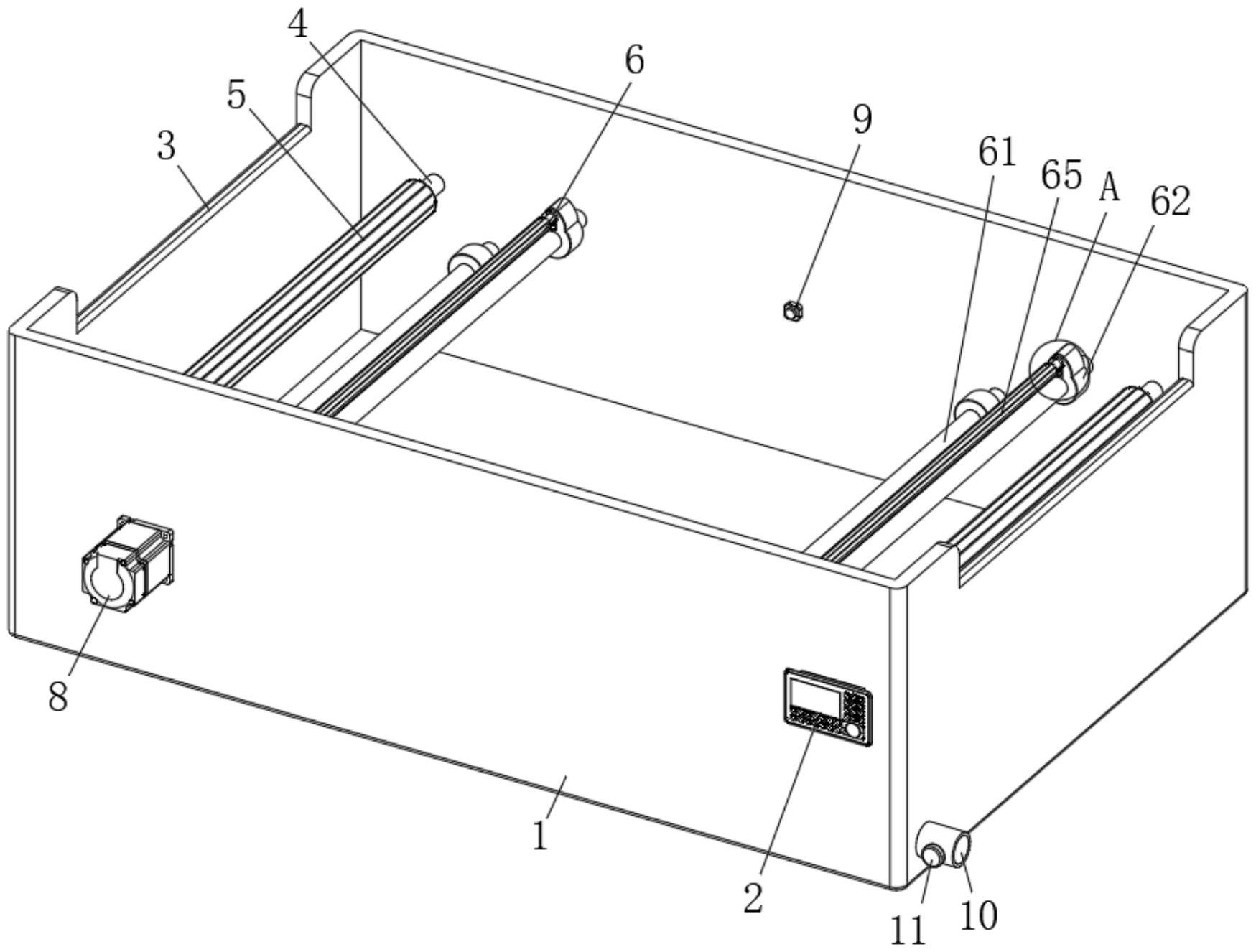

1.一种粉条加工的冷却水槽,其特征在于:包括冷却壳(1)和冲击分散机构(6);

冷却壳(1):其左右两壁上端均开设有粉条输料槽(3);

冲击分散机构(6):其包括转轴二(61)、凸轮(62)、滑座(63)、固定轴(64)和冲击辊(65),所述转轴二(61)均通过轴承均匀转动连接于冷却壳(1)的前后两壁之间,转轴二(61)的前后两端均设有凸轮(62),凸轮(62)靠近冷却壳(1)中心的一侧凸起部位均开设有滑槽,滑槽的内部均滑动连接有滑座(63),纵向相邻的两个滑座(63)之间均通过固定轴(64)设有冲击辊(65)。

2.根据权利要求1所述的一种粉条加工的冷却水槽,其特征在于:还包括单片机(2),所述单片机(2)设置于冷却壳(1)的前侧,单片机(2)的输入端与外部电源电连接。

3.根据权利要求2所述的一种粉条加工的冷却水槽,其特征在于:所述冷却壳(1)的前侧设有电机(8),电机(8)的输入端与单片机(2)的输出端电连接,电机(8)的输出轴与左下端的转轴二(61)的前端固定连接。

4.根据权利要求2所述的一种粉条加工的冷却水槽,其特征在于:所述冷却壳(1)的后壁设有温度传感器(9),温度传感器(9)与单片机(2)双向电连接。

5.根据权利要求2所述的一种粉条加工的冷却水槽,其特征在于:所述冷却壳(1)的右壁下端贯穿设有出水管(10),出水管(10)的中部串联有电磁阀(11),电磁阀(11)的输入端与单片机(2)的输出端电连接。

6.根据权利要求1所述的一种粉条加工的冷却水槽,其特征在于:所述冷却壳(1)的前后两壁之间通过轴承转动连接有均匀分布的转轴一(4),转轴一(4)的外侧均设有限位辊(5)。

7.根据权利要求1所述的一种粉条加工的冷却水槽,其特征在于:所述冲击分散机构(6)还包括伸缩柱(66)、弹簧(67)和传动组件(68),所述伸缩柱(66)和弹簧(67)均设置于滑槽与相邻的滑座(63)之间,弹簧(67)均与相邻的伸缩柱(66)的外端活动套接,转轴二(61)之间设有传动组件(68)。

8.根据权利要求7所述的一种粉条加工的冷却水槽,其特征在于:所述传动组件(68)包括皮带轮一(681)、皮带一(682)、皮带轮二(683)和皮带二(684),所述皮带轮一(681)均设置于转轴二(61)的后端,相邻的两个皮带轮一(681)之间均通过皮带一(682)传动连接,上侧的转轴二(61)的后端均设有皮带轮二(683),皮带轮二(683)之间通过皮带二(684)传动连接。

9.根据权利要求8所述的一种粉条加工的冷却水槽,其特征在于:所述冷却壳(1)的后侧设有护罩(7),皮带轮一(681)、皮带一(682)、皮带轮二(683)和皮带二(684)均位于护罩(7)的内部。
