专利号: 2024215163706
申请人: 安徽楚腾建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

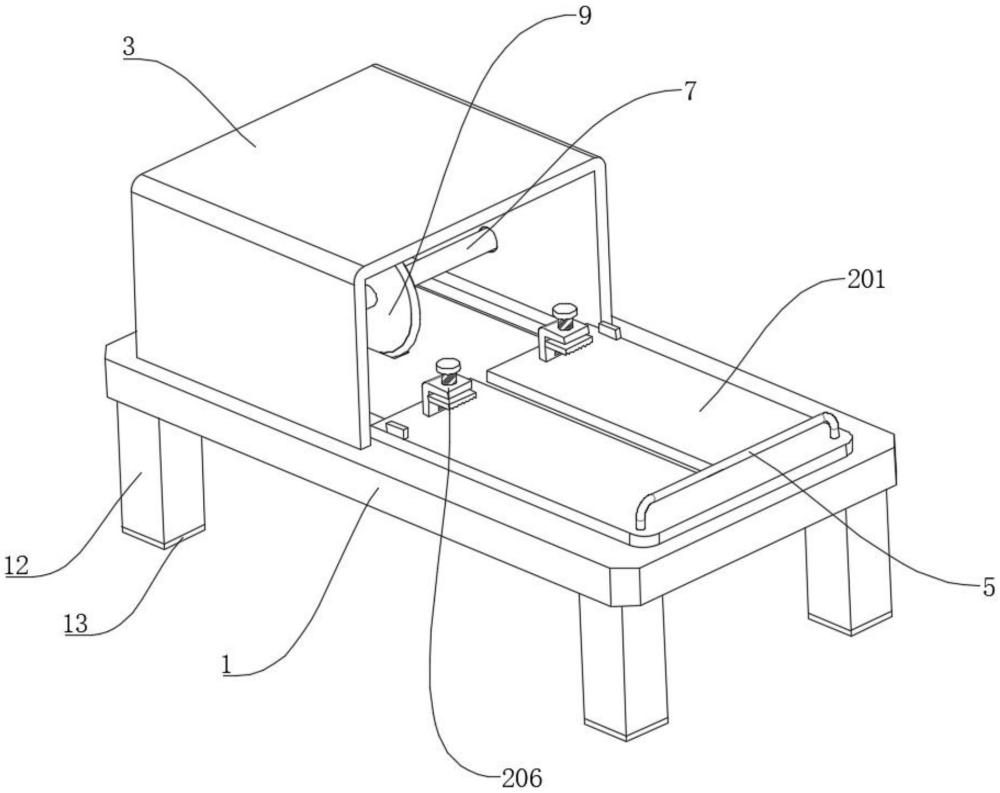

1.一种建筑生产用材料裁切装置,包括工作台(1),其特征在于:所述工作台(1)顶端设置有固定推动机构(2);

所述固定推动机构(2)包括载板(201)、固定架(206),所述载板(201)底端固定安装有T型滑板(203),所述工作台(1)顶端开设有T型滑槽(202),所述T型滑板(203)与T型滑槽(202)滑动连接,所述T型滑槽(202)内壁通过轴承一转动连接有短转轴(204),所述短转轴(204)外壁固定套设有转辊(205),所述转辊(205)与T型滑板(203)底端表面滚动连接,所述固定架(206)固定安装在载板(201)顶端,所述固定架(206)顶端贯穿有螺杆(208),且所述螺杆(208)与固定架(206)螺纹连接,所述螺杆(208)底端通过轴承二转动连接有压板(207),所述螺杆(208)定顶端固定安装有转板(209),所述压板(207)一侧固定安装有滑块(210),所述固定架(206)内壁开设有限位槽(211),所述滑块(210)与限位槽(211)滑动连接。

2.根据权利要求1所述的一种建筑生产用材料裁切装置,其特征在于:所述压板(207)底端开设有齿槽(4),所述齿槽(4)的数量为若干个。

3.根据权利要求1所述的一种建筑生产用材料裁切装置,其特征在于:所述T型滑槽(202)的数量为两个,且两个所述T型滑槽(202)中T型滑板(203)的数量均为两个,所述T型滑槽(202)中转辊(205)的数量为若干个。

4.根据权利要求1所述的一种建筑生产用材料裁切装置,其特征在于:所述固定架(206)的数量为两个,所述载板(201)顶端固定安装有把手(5)。

5.根据权利要求1所述的一种建筑生产用材料裁切装置,其特征在于:所述工作台(1)顶端固定安装有固定框(3),所述固定框(3)背面固定安装有电机(6),所述电机(6)输出端固定安装有长转轴(7),所述长转轴(7)贯穿固定框(3)背面,且所述长转轴(7)外壁通过轴承三与固定框(3)转动连接,所述长转轴(7)一端通过轴承四与固定框(3)内壁转动连接,所述长转轴(7)外壁固定套设有切割刀(8),所述固定框(3)背面固定安装有隔箱(9),所述电机(6)设置在隔箱(9)内部。

6.根据权利要求1所述的一种建筑生产用材料裁切装置,其特征在于:所述工作台(1)顶端固定安装有限位板(11),所述限位板(11)的数量为两个,所述载板(201)一侧固定安装有挡板(10),所述挡板(10)设置在T型滑槽(202)上方。

7.根据权利要求1所述的一种建筑生产用材料裁切装置,其特征在于:所述工作台(1)底端固定安装有支撑腿(12),所述支撑腿(12)底端固定安装有橡胶垫(13),所述支撑腿(12)的数量为四个。
