专利号: 2024215112916
申请人: 合肥伟光仪表科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

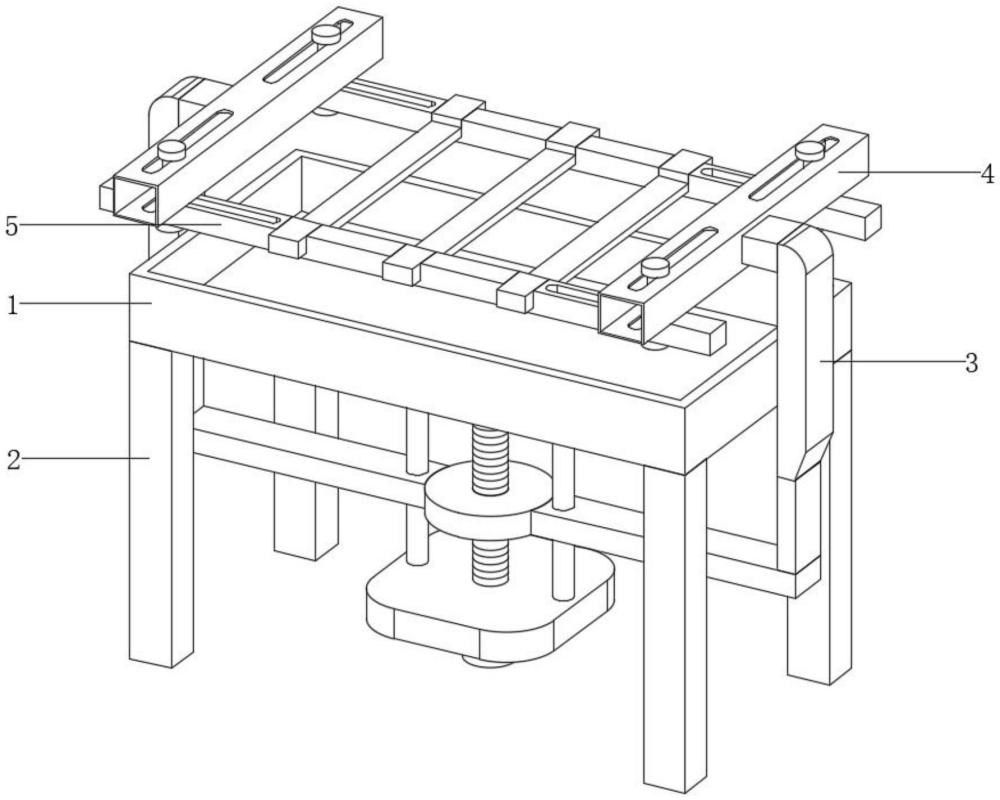

1.一种器械加工用固定组件,包括加工台(1),其特征在于:所述加工台(1)的两侧对称设有支撑臂(3),两个所述支撑臂(3)相互靠近的一端均固定有固定导轨(4),所述固定导轨(4)的底部可拆卸设有调节横杆(5),所述加工台(1)的底部设有活动机构,所述活动机构包括设于所述加工台(1)底端的丝杆(9),以及安装于所述丝杆(9)上的滑块(10)。

2.根据权利要求1所述的一种器械加工用固定组件,其特征在于:所述加工台(1)底部的边角处均通过螺钉连接有支撑腿(2),所述加工台(1)内开设有加工腔。

3.根据权利要求1所述的一种器械加工用固定组件,其特征在于:所述加工台(1)底端的中部对称焊接有定位滑杆(6),所述定位滑杆(6)远离加工台(1)的一端固定有固定板(7)。

4.根据权利要求3所述的一种器械加工用固定组件,其特征在于:所述固定板(7)的底部安装有伺服电机(8),所述伺服电机(8)的输出端贯穿固定板(7)的内壁且与丝杆(9)传动。

5.根据权利要求4所述的一种器械加工用固定组件,其特征在于:所述滑块(10)与丝杆(9)滑动连接,所述支撑臂(3)与滑块(10)之间衔接有用于支撑的连杆(11),所述连杆(11)的内部开设有与定位滑杆(6)适配的滑孔。

6.根据权利要求1所述的一种器械加工用固定组件,其特征在于:所述固定导轨(4)和调节横杆(5)两侧内部均开设有调节滑孔(12),所述调节滑孔(12)内可拆卸设有紧固件(13),所述调节横杆(5)的顶端呈等距分布有一组卡槽(14),所述卡槽(14)的内部设有相贴合的承托条(15)。
