专利号: 2024215090118
申请人: 山东纳美智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

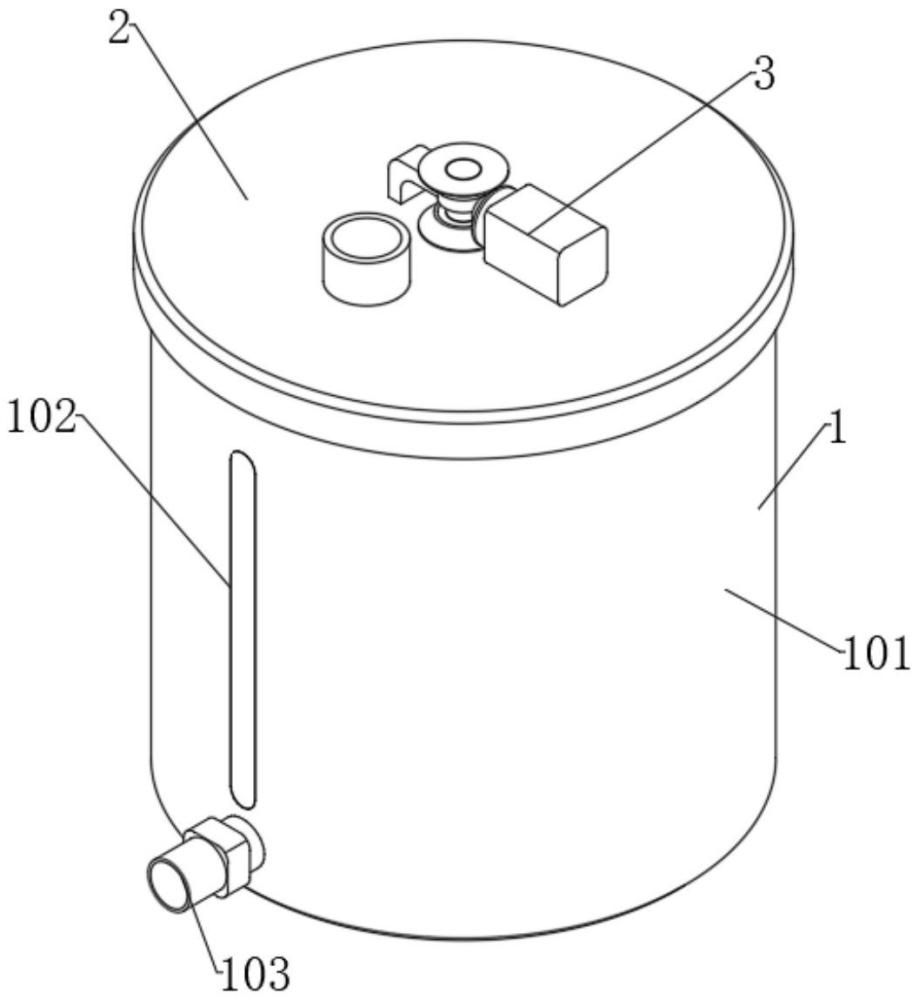

1.一种匀速化学工程浆料反应釜,其特征在于,包括反应罐(1),所述反应罐(1)的顶端插接有罐盖(2),所述罐盖(2)的表面设置有双向驱动组件(3),且双向驱动组件(3)的其中一组转动部固定安装有搅拌桨叶(4),双向驱动组件(3)的另一转动部以及罐盖(2)的底面设置有自转混合组件(5)和螺旋搅拌桨(6)。

2.根据权利要求1所述的一种匀速化学工程浆料反应釜,其特征在于,所述反应罐(1)包括罐体(101),所述罐体(101)的前侧壁嵌设有刻度板(102),所述罐体(101)的表面设置有排液口(103),且排液口(103)的表嵌设有阀门,所述罐体(101)的顶部插接有罐盖(2)。

3.根据权利要求1所述的一种匀速化学工程浆料反应釜,其特征在于,所述双向驱动组件(3)包套杆(301),所述罐盖(2)的内部转动插接有套杆(301),所述套杆(301)的表面设置有搅拌桨叶(4),所述套杆(301)的内部转动插接有转轴(302),所述套杆(301)的顶端固定套设有第一圆锥齿轮(303),所述转轴(302)的顶端固定套设有第二圆锥齿轮(304),所述罐盖(2)的顶面固定安装有驱动电机(305),且驱动电机(305)的输出端固定安装有第三圆锥齿轮(306),并且第三圆锥齿轮(306)与第一圆锥齿轮(303)和第二圆锥齿轮(304)呈啮合安装设置,所述转轴(302)的底端固定安装有安装板(307),所述转轴(302)的表面固定套设有螺旋搅拌桨(6)。

4.根据权利要求3所述的一种匀速化学工程浆料反应釜,其特征在于,所述自转混合组件(5)包括转动杆(501),所述安装板(307)的内部转动插接有转动杆(501),所述转动杆(501)的表面设置有U形搅棍(502),所述罐盖(2)的底面固定安装有齿环(503),所述转动杆(501)的顶端固定安装有齿轮(504),且齿轮(504)和齿环(503)呈啮合安装设置。

5.根据权利要求3所述的一种匀速化学工程浆料反应釜,其特征在于,所述罐盖(2)的顶面固定安装有支撑架,且转轴(302)和支撑架呈转动插接,并且支撑架位于套杆(301)的上方。

6.根据权利要求4所述的一种匀速化学工程浆料反应釜,其特征在于,所述U形搅棍(502)在转动杆(501)的表面设置有多组,且U形搅棍(502)在转动杆(501)的表面呈错位设置,并且U形搅棍(502)的端面和罐体(101)的内壁呈对应设置。
