专利号: 2024214964209
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

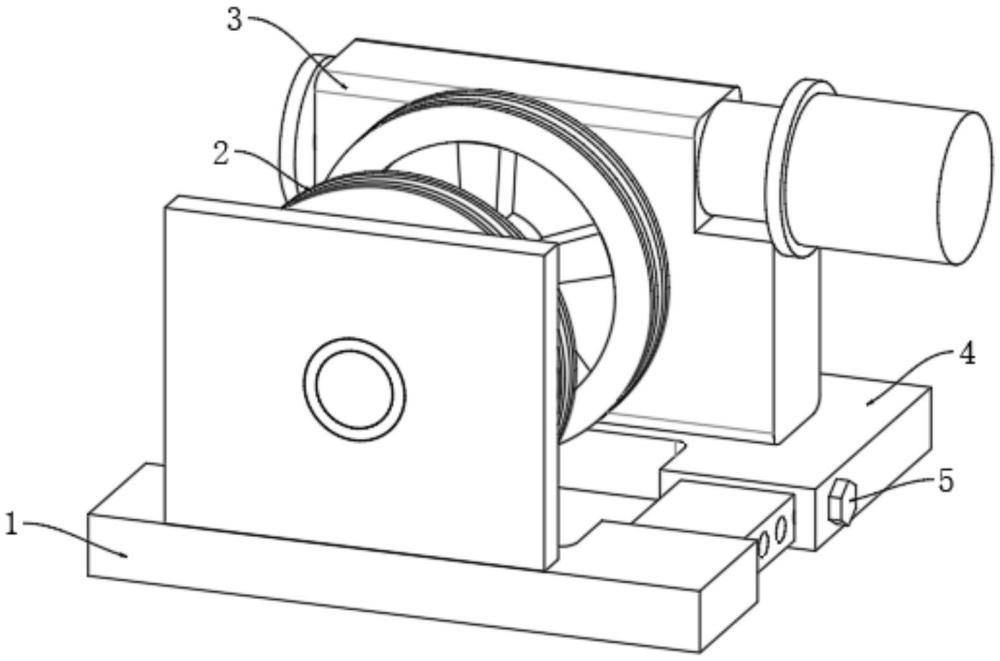

1.一种双曳引轮电梯曳引机,包括底板(4);

其特征在于:所述底板(4)顶部中心处固定安装有曳引机本体(3),所述曳引机本体(3)前表面固定连接有转动杆二(6),所述转动杆二(6)外表面后方固定连接有曳引轮二(8),所述底板(4)前表面中心处开设有上下贯穿式的凹槽一(9),所述凹槽一(9)内部与所述曳引轮二(8)相对应;

所述底板(4)内部设置有调节组件(5),所述调节组件(5)的前表面贯穿所述底板(4)的前表面,且设置有限位组件(1),所述限位组件(1)后表面设置有曳引轮一(2),所述曳引轮一(2)与所述曳引轮二(8)之间设置有连接组件(7)。

2.根据权利要求1所述的一种双曳引轮电梯曳引机,其特征在于:所述调节组件(5)包括开设在所述底板(4)内部左侧的内槽一(502)与开设在所述底板(4)内部右侧的内槽二(510),且所述内槽一(502)内部前表面与所述内槽二(510)内部前表面均与外部相通,所述内槽一(502)内部滑动连接有调节板一(505),所述内槽二(510)内部滑动连接有调节板二(506),所述调节板一(505)的前表面与所述调节板二(506)的前表面分别与所述限位组件(1)的后表面的左右两侧固定连接,所述内槽一(502)内部左侧开设有左右贯穿式的通孔一(503),所述内槽二(510)内部右侧开设有左右贯穿式的通孔二(509),所述调节板一(505)左侧开设有多个均匀分布的螺纹孔一(504),所述调节板一(505)右侧开设有多个均匀分布的螺纹孔二(507),所述通孔一(503)内部贯穿有调节螺栓一(501),且所述调节螺栓一(501)的右端与所述螺纹孔一(504)内部螺纹连接,所述通孔二(509)内部贯穿有调节螺栓二(508),且所述调节螺栓二(508)的左端与所述螺纹孔二(507)内部螺纹连接。

3.根据权利要求2所述的一种双曳引轮电梯曳引机,其特征在于:所述限位组件(1)包括固定连接在所述调节板一(505)与所述调节板二(506)前表面的移动板(101),所述移动板(101)顶部后方固定连接有限位板(102),所述限位板(102)内部中心处开设有前后贯穿式的限位槽(104),所述限位槽(104)内部通过轴承转动连接有转动杆一(103),所述曳引轮一(2)内部固定连接在所述转动杆一(103)外表面后方,所述连接组件(7)设置在所述转动杆一(103)与所述转动杆二(6)之间。

4.根据权利要求3所述的一种双曳引轮电梯曳引机,其特征在于:所述移动板(101)后表面中心处开设有上下贯穿式的凹槽二(10),且所述凹槽二(10)内部与所述曳引轮一(2)相对应。

5.根据权利要求4所述的一种双曳引轮电梯曳引机,其特征在于:所述连接组件(7)包括固定连接在所述转动杆一(103)后端的连接杆(701),所述连接杆(701)顶部与底部和左右两侧均开设有多个均匀分布的卡槽(702),所述转动杆二(6)内部开设有安装槽(703),且所述连接杆(701)的后端插接在所述安装槽(703)内部,所述安装槽(703)内部前方的左右两侧和上下两表面均开设有安装孔(704),所述安装孔(704)内部滑动连接有滑动板(706),所述滑动板(706)远离所述安装槽(703)内部中心处的一侧与所述安装孔(704)内部之间固定连接有弹簧(705),所述滑动板(706)靠近所述安装槽(703)内部中心处的一侧固定连接有卡块(707),且所述卡块(707)卡接在所述卡槽(702)内部。

6.根据权利要求5所述的一种双曳引轮电梯曳引机,其特征在于:所述卡块(707)外表面与所述卡槽(702)内部均设置成弧形状。

7.根据权利要求6所述的一种双曳引轮电梯曳引机,其特征在于:所述底板(4)内部后方的左右两侧和所述移动板(101)内部前方的左右两侧均开设有上下贯穿式的贯穿孔(11)。
