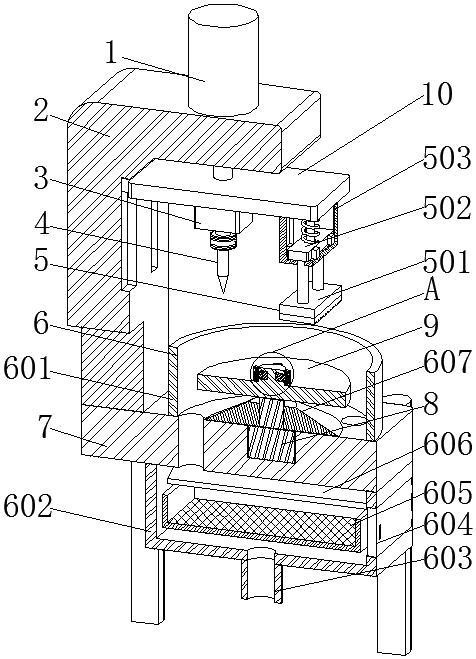

1.一种快速定位的法兰攻牙机工装,包括机体(7),其特征在于,所述机体(7)顶端的一侧固定连接有固定架(2),所述固定架(2)顶端的一侧固定连接有液压缸(1),所述液压缸(1)的输出端贯穿固定架(2)并固定连接有滑动板(10),所述滑动板(10)底端的一侧设置有压紧组件(5),所述滑动板(10)底端的另一侧固定连接有伺服电机(3),所述伺服电机(3)的输出端通过联轴器固定连接有攻牙钻头(4),所述机体(7)内部的另一侧固定连接有驱动电机(8),所述驱动电机(8)输出端通过联轴器固定连接有加工台(9),所述加工台(9)上端的四周开设有夹持槽(15),所述夹持槽(15)的内壁固定连接有电动推杆(14),所述电动推杆(14)输出端延伸至夹持槽(15)的外部并固定连接有夹块(13),所述机体(7)的一侧设置有防飞溅组件(6);
所述压紧组件(5)包括固定箱(503),所述固定箱(503)固定连接在滑动板(10)底端的一侧,所述固定箱(503)内顶壁的中间位置处固定连接有固定杆(509),所述固定杆(509)的表面滑动连接有活动板(502),所述活动板(502)顶端的固定杆(509)表面缠绕有复位弹簧(508),所述复位弹簧(508)顶端与固定箱(503)的内顶壁固定连接,所述活动板(502)底端两端固定连接有延伸至固定箱(503)外部的滑杆(506),所述滑杆(506)的底端固定连接有压板(501)。
2.根据权利要求1所述的一种快速定位的法兰攻牙机工装,其特征在于,所述压板(501)的底端固定连接有橡胶垫(505),且橡胶垫(505)的底端开设有锯齿状凹槽。
3.根据权利要求1所述的一种快速定位的法兰攻牙机工装,其特征在于,所述固定箱(503)的内壁开设有预留槽(504),且活动板(502)两侧固定连接有与预留槽(504)内部相滑动配合的预留块(507)。
4.根据权利要求1所述的一种快速定位的法兰攻牙机工装,其特征在于,所述夹块(13)俯视图的一侧呈弧形,且夹块(13)等角度分布有四个。
5.根据权利要求1所述的一种快速定位的法兰攻牙机工装,其特征在于,所述防飞溅组件(6)包括过滤箱(602),所述过滤箱(602)固定连接在机体(7)底端的一侧,且过滤箱(602)底端的中间位置处固定连接有排液管(603),所述过滤箱(602)的一侧铰接有门体(604),且过滤箱(602)内壁上端的两端固定连接有导流板(606),所述导流板(606)底端的一端开设有滑槽(609),且导流板(606)的底端活动连接有过滤框(605),所述过滤框(605)顶端的两端固定连接有滑板(608),所述机体(7)顶端的一侧通过螺栓固定连接有防飞溅框(601),且防飞溅框(601)底端与过滤箱(602)的内部连通。
6.根据权利要求5所述的一种快速定位的法兰攻牙机工装,其特征在于,所述防飞溅框(601)的高度高于加工台(9)的整体高度,且防飞溅框(601)俯视图的形状为O形。
7.根据权利要求5所述的一种快速定位的法兰攻牙机工装,其特征在于,所述导流板(606)顶端与水平方向的倾斜角度为三十度,且导流板(606)横截面的形状为直角梯形。
8.根据权利要求5所述的一种快速定位的法兰攻牙机工装,其特征在于,所述滑板(608)与滑槽(609)的内部之间构成滑动结构,且滑板(608)和滑槽(609)横截面的形状为倒凸形。
9.根据权利要求1所述的一种快速定位的法兰攻牙机工装,其特征在于,所述机体(7)顶端的一侧固定连接有引流台(607),且引流台(607)的形状为圆台形。
10.根据权利要求1所述的一种快速定位的法兰攻牙机工装,其特征在于,所述固定架(2)的内壁开设有限位槽(12),且滑动板(10)一侧固定连接有与限位槽(12)内部相滑动配合的限位块(11)。
