专利号: 2024214937324
申请人: 烟台创威科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

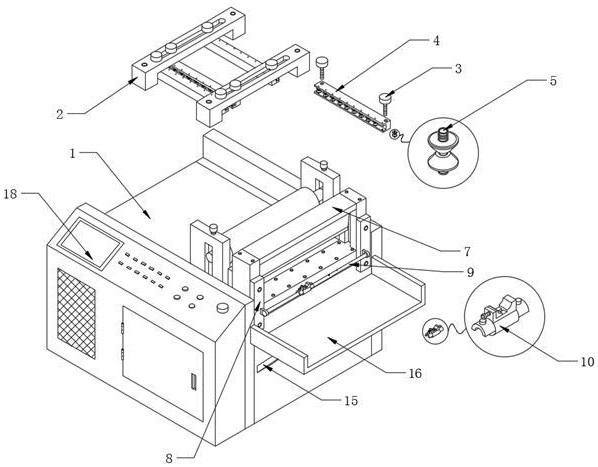

1.一种漆包线生产切断装置,包括机体(1),其特征在于:所述机体(1)顶部固定连接有两组固定架(2),所述固定架(2)的内部滑动连接有四组调整螺栓(3),所述调整螺栓(3)的底部螺纹连接有调直块(4),所述调直块(4)的内部转动连接有若干组转动杆(5),所述转动杆(5)的表面转动连接有防护组件(6),所述机体(1)的顶部固定连接有刀架(7),所述刀架(7)的两侧均螺纹连接有两组固定块(8),其中一组所述固定块(8)的一侧固定连接有支撑架(9),所述支撑架(9)的表面螺纹连接有固定套筒(10),所述固定套筒(10)的顶部固定连接有调整组件(11)。

2.根据权利要求1所述的一种漆包线生产切断装置,其特征在于:所述防护组件(6)包括转动连接于转动杆(5)表面的两组转动盘(601),所述转动盘(601)的一端均固定连接有压力弹簧(602)。

3.根据权利要求1所述的一种漆包线生产切断装置,其特征在于:所述调整组件(11)包括固定连接于固定套筒(10)顶部的限位座(1101),所述限位座(1101)的一侧螺纹连接有螺纹杆(1102),所述螺纹杆(1102)的一端转动连接有推块(1103)。

4.根据权利要求1所述的一种漆包线生产切断装置,其特征在于:所固定套筒(10)的两端均固定连接有连接片(12),所述连接片(12)和支撑架(9)的表面均开设有螺纹孔,所述螺纹孔的内部贯穿有螺纹栓(13)。

5.根据权利要求3所述的一种漆包线生产切断装置,其特征在于:所述推块(1103)的底部固定连接有滑块(14),所述限位座(1101)的顶部开设有与滑块(14)相适配的滑槽。

6.根据权利要求1所述的一种漆包线生产切断装置,其特征在于:所述机体(1)的一侧固定连接有支架(15),所述支架(15)的一端固定连接有承接板(16)。

7.根据权利要求1所述的一种漆包线生产切断装置,其特征在于:所述刀架(7)的内部滑动连接有切削刀(17),所述机体(1)的一侧固定连接有控制台(18)。
