专利号: 2024214907579
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

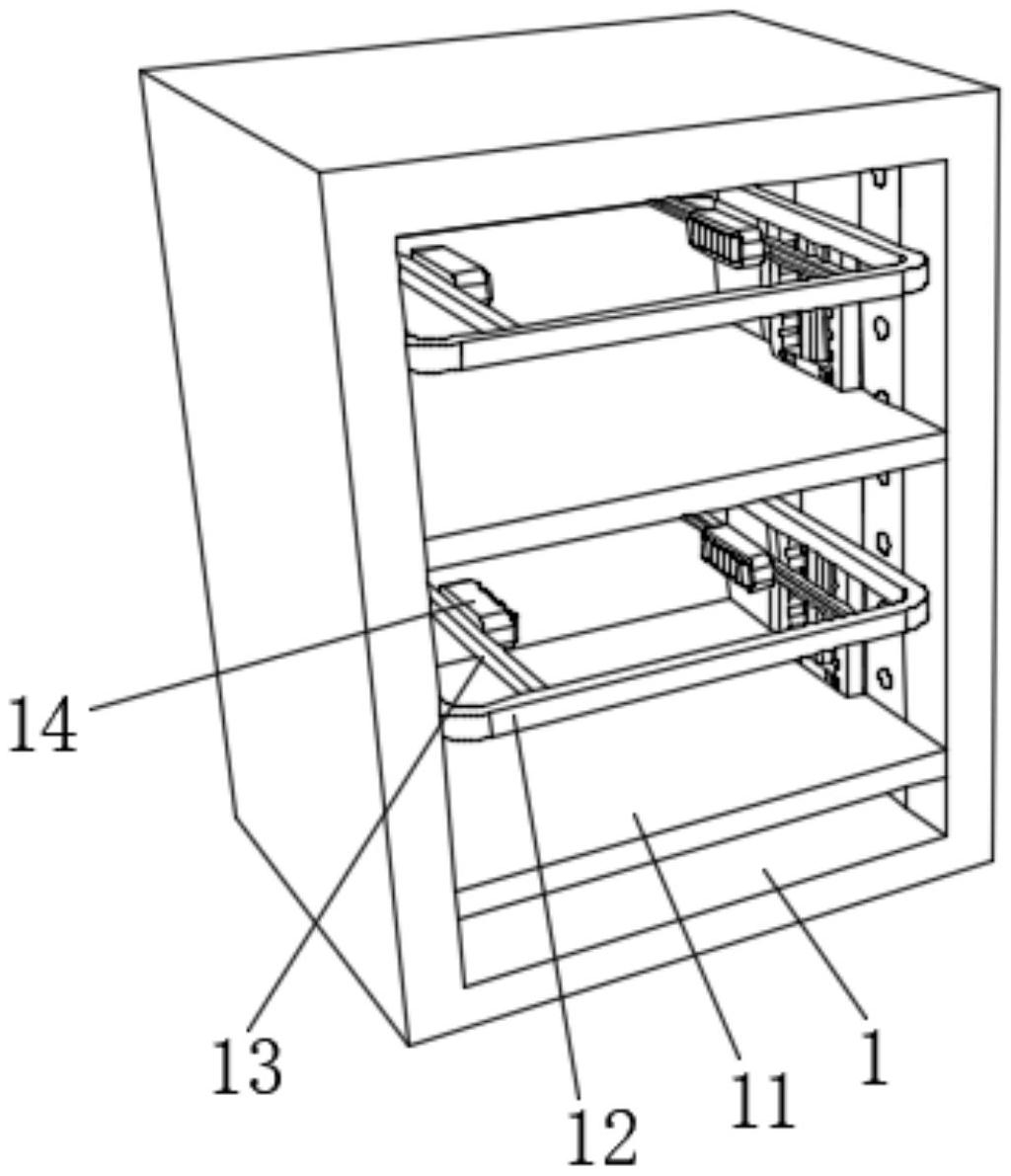

1.一种文创产品设计用存样装置,包括存放柜(1),其特征在于,所述存放柜(1)的内部滑动安装有两个隔板(11),所述隔板(11)的顶端设置有限位组件,所述限位组件包括支撑框(12)、第一滑板(13),所述支撑框(12)的底端固定安装有两个连接杆(16),每个所述连接杆(16)的底端均固定安装有定位板(17),每个所述第一滑板(13)的内部滑动安装有第二滑板(14);

其中,存放柜(1)的内侧壁开设有多个凹槽,同时隔板(11)沿着存放柜(1)的内侧壁上下滑动调节。

2.如权利要求1所述的一种文创产品设计用存样装置,其特征在于,每个所述第二滑板(14)的侧端部均滑动安装有至少两个第二卡块(24),每个所述第二卡块(24)的末端均固定安装有缓冲杆(23);

其中,多个第二卡块(24)相互贴合,同时第二卡块(24)的顶端是弧形设计,且安装有软性材料。

3.如权利要求1所述的一种文创产品设计用存样装置,其特征在于,每个所述第一滑板(13)的侧端部均固定安装有两个第二伸缩杆(21)。

4.如权利要求1所述的一种文创产品设计用存样装置,其特征在于,每个所述第一滑板(13)的侧端部均开设有滑槽(22)。

5.如权利要求1所述的一种文创产品设计用存样装置,其特征在于,每个所述定位板(17)的侧端部均滑动安装有第一卡块(19)。

6.如权利要求5所述的一种文创产品设计用存样装置,其特征在于,每个所述第一卡块(19)的侧端部均固定安装有第一伸缩杆(18)。

7.如权利要求1所述的一种文创产品设计用存样装置,其特征在于,每个所述第二滑板(14)的侧端部均安装有导向滑块,与滑槽(22)的内部契合。

8.如权利要求1所述的一种文创产品设计用存样装置,其特征在于,每个所述隔板(11)的顶端均固定安装有两个固定框(15);

其中,固定框(15)的内侧开设有多个弧形卡槽。
