专利号: 2024214901680
申请人: 威海鑫泉动力科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

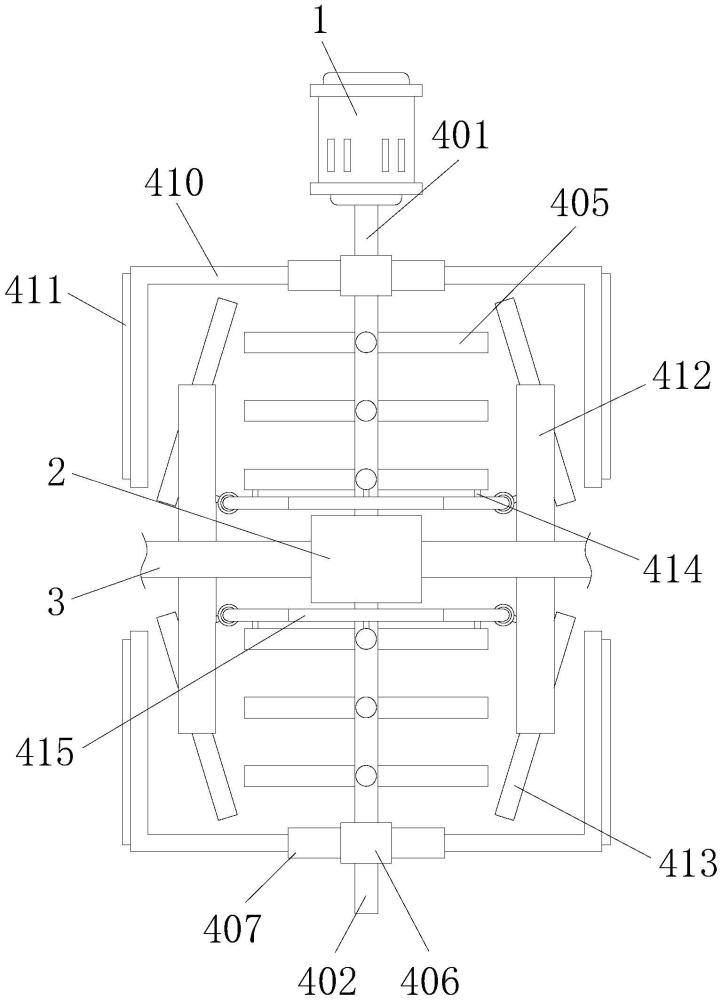

1.一种防止内壁粘附的反应釜搅拌器,包括电机(1)、防护框(2)和连接杆(3),其特征在于:

所述电机(1)的底端设置有防护框(2),所述防护框(2)的两侧皆设置有连接杆(3),所述防护框(2)的两端皆设置有防粘附机构(4),所述防粘附机构(4)包括第一转杆(401)和第二转杆(402),所述电机(1)的输出端通过联轴器连接有延伸至防护框(2)内部的第一转杆(401),所述防护框(2)远离第一转杆(401)的一端设置有第二转杆(402);

所述第一转杆(401)与第二转杆(402)的一端皆设置有第一锥齿轮(403),所述第一锥齿轮(403)的一侧啮合连接有第二锥齿轮(404),所述第一转杆(401)和第二转杆(402)的表面皆焊接连接有均匀分布的第一搅拌叶片(405);

所述连接杆(3)的两端皆设置有对称分布的竖板(412),所述竖板(412)的一端皆通过转轴转动连接有混合板(413);

所述第一搅拌叶片(405)的一端焊接连接有对称分布的L形杆(414),所述L形杆(414)的一侧皆焊接连接有调节圈(415),所述调节圈(415)与竖板(412)之间通过铰接座转动连接有调节杆(416)。

2.根据权利要求1所述的一种防止内壁粘附的反应釜搅拌器,其特征在于:所述第一转杆(401)与第二转杆(402)皆远离第一锥齿轮(403)的一端设置有安装座(406),所述安装座(406)的两侧皆设置有固定座(407),所述固定座(407)内部安装有电动推杆(408)。

3.根据权利要求2所述的一种防止内壁粘附的反应釜搅拌器,其特征在于:所述电动推杆(408)的一侧设置有连接板(409),所述连接板(409)的一侧设置有延伸至固定座(407)外侧的第二搅拌叶片(410),所述第二搅拌叶片(410)的一侧焊接连接有均匀分布的刮板(411)。
