专利号: 2024214891072
申请人: 池州在顺建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

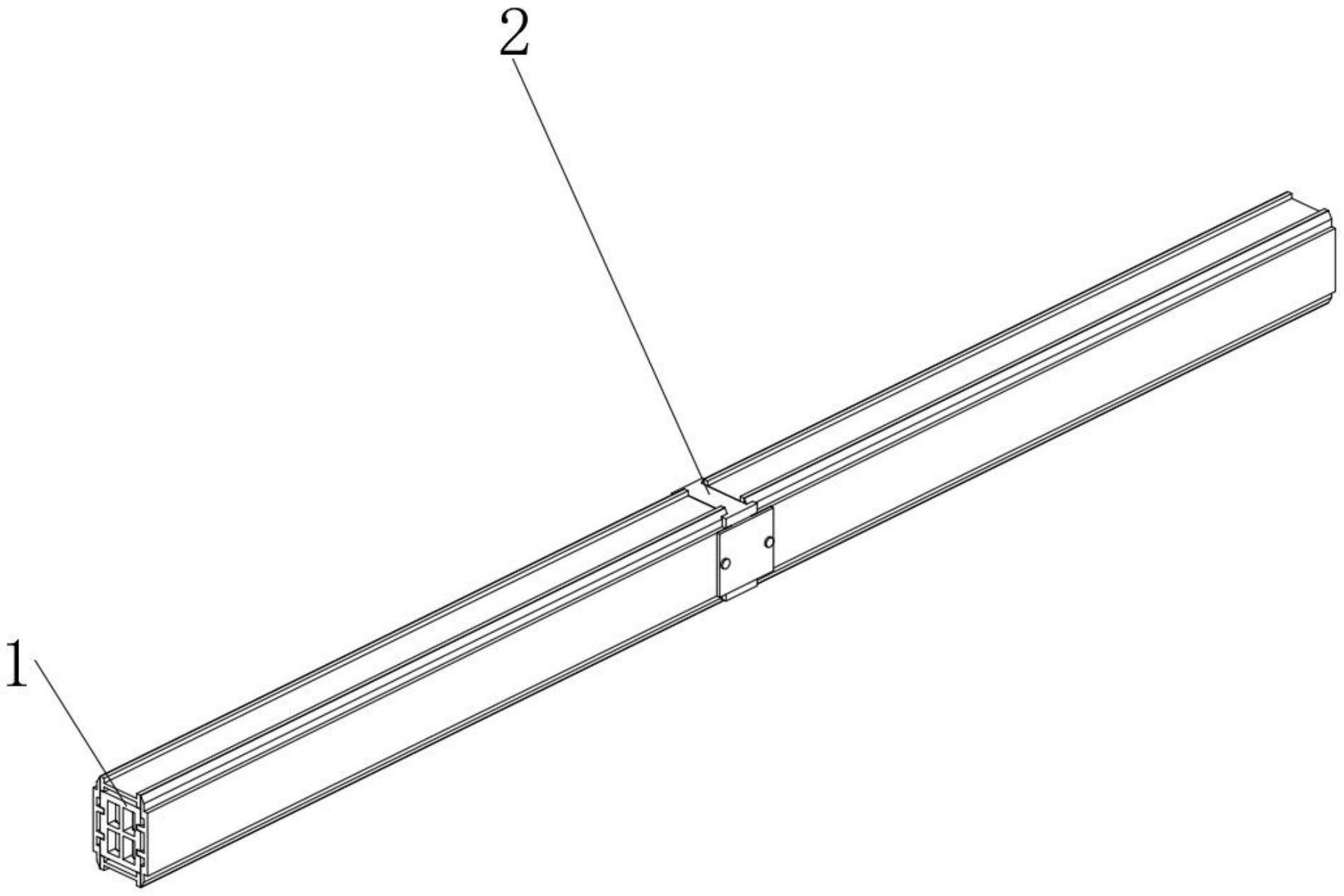

1.一种建筑基坑围护用的支撑梁,包括两个梁体(1),其特征在于:所述梁体(1)的一端开设有四个贯穿式的通槽(11),且通槽(11)的上下内壁共同固定设有多个加强柱(12),所述梁体(1)的上下两端均固定设有加强块(13),所述梁体(1)的两端均设有安装板(14),两个所述安装板(14)的靠内一端上下两侧均固定设有连接板(15),所述安装板(14)的靠内一端固定设有两个卡条(16),所述梁体(1)的两端均开设有两个加强槽(17),所述加强槽(17)与卡条(16)配合使用。

2.如权利要求1所述的一种建筑基坑围护用的支撑梁,其特征在于:两个所述梁体(1)之间设有连接块(2),所述连接块(2)的两端均固定设有四个配合通槽(11)使用的主插块(21),所述主插块(21)的靠外一端开设有配合加强柱(12)使用的柱槽(22),所述连接块(2)的两端上下两侧均固定设有配合加强块(13)使用的辅插块(23),所述连接块(2)的两端均固定设有拼接板(25),且拼接板(25)的靠内一端与对应的两个安装板(14)活动接触。

3.如权利要求1所述的一种建筑基坑围护用的支撑梁,其特征在于:所述连接板(15)的靠内一端与对应的加强块(13)焊接连接。

4.如权利要求1所述的一种建筑基坑围护用的支撑梁,其特征在于:四个所述通槽(11)呈矩形阵列分布。

5.如权利要求1所述的一种建筑基坑围护用的支撑梁,其特征在于:位于其中一个所述通槽(11)内的加强柱(12)设有十个,且十个加强柱(12)呈等间距分布。

6.如权利要求1所述的一种建筑基坑围护用的支撑梁,其特征在于:两个上下对应的所述加强块(13)呈镜像分布,所述加强块(13)的截面形状为工字形。

7.如权利要求2所述的一种建筑基坑围护用的支撑梁,其特征在于:所述连接块(2)的两端两侧均固定设有配合安装板(14)和连接板(15)使用的侧插块(24)。

8.如权利要求2所述的一种建筑基坑围护用的支撑梁,其特征在于:所述安装板(14)和拼接板(25)的靠外一端两侧均开设有固定槽(26),且两个对应的固定槽(26)共同设有加强螺栓(27)。
