专利号: 2024214888544
申请人: 苏州优力凯新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

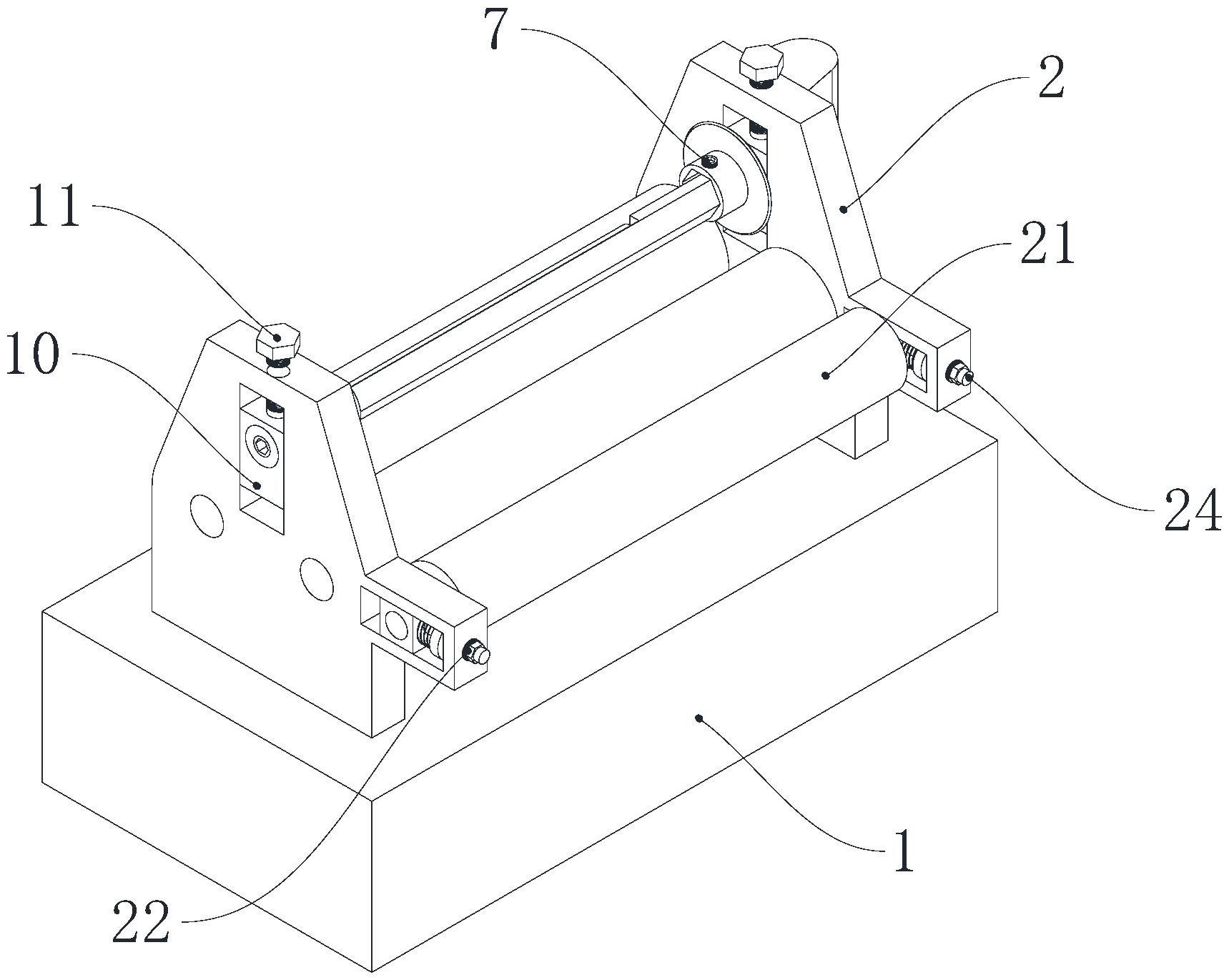

1.无纺布成型切边机,其特征在于,包括:

安装基座和驱动组件,所述安装基座上对称设置有两组支撑件,所述支撑件上设置有两组通孔,两组所述支撑件同轴设置的通孔内分别设置有导向件,所述支撑件安装槽内通过安装组件设置于传动轴,所述传动轴位于两组导向件中间位置的顶部,所述传动轴上同轴设置有两组安装件,所述安装件上同轴设置有切边刀,所述安装件螺纹孔处设置有螺钉,一组所述安装件上的螺钉与传动轴配合连接,所述传动轴上设置有调节组件,另一组所述安装件设置于调节组件上,所述驱动组件设置于支撑件上,所述驱动组件用于对传动轴提供转动动力;

夹持组件,所述夹持组件设置于支撑件上,所述夹持组件用于无纺布在一侧导向件上压紧。

2.如权利要求1所述的无纺布成型切边机,其特征在于,所述调节组件包括设置于传动轴轴孔内部的螺纹杆,所述螺纹杆设置于移动件螺纹通孔处,所述移动件穿过传动轴调节槽,所述移动件设置于安装件上。

3.如权利要求1所述的无纺布成型切边机,其特征在于,所述安装组件包括设置于支撑件安装槽中的调节件,所述传动轴设置于两组调节件内孔中,所述支撑件螺纹内孔中设置有螺栓,所述螺栓一端设置于调节件上。

4.如权利要求3所述的无纺布成型切边机,其特征在于,所述驱动组件包括设置于一侧调节件上的连接件,所述连接件孔槽处设置有空心轴,所述空心轴上同轴设置于第一锥齿轮,所述传动轴上同轴设置有第二锥齿轮,所述第一锥齿轮与第二锥齿轮啮合传动连接。

5.如权利要求4所述的无纺布成型切边机,其特征在于,所述驱动组件还包括设置于支撑件上的驱动电机,所述驱动电机输出端同轴设置于驱动轴,所述驱动轴设置于空心轴多棱型内腔中,所述支撑件上设置有固定件,所述驱动轴设置于固定件定位孔内部。

6.如权利要求1所述的无纺布成型切边机,其特征在于,所述夹持组件包括设置于支撑件一端的辅助件,所述辅助件内部设置于从动件,两组所述从动件槽孔处设置有夹持件,所述辅助件上设置有动力组件,所述动力组件用于夹持件与导向件对无纺布夹持强度进行调节。

7.如权利要求6所述的无纺布成型切边机,其特征在于,所述动力组件包括设置于辅助件螺纹内腔中的调节螺栓,所述调节螺栓上设置有弹簧,所述弹簧另一端设置于从动件上。

8.如权利要求7所述的无纺布成型切边机,其特征在于,所述从动件上设置有定位柱,所述定位柱设置于调节螺栓通腔中。

9.如权利要求1所述的无纺布成型切边机,其特征在于,所述支撑件上设置有保护件,所述驱动组件设置于保护件内部。

10.如权利要求1所述的无纺布成型切边机,其特征在于,所述安装基座底端设置有多组调节支脚。
