专利号: 2024214817835
申请人: 舒城县智力宝儿童用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

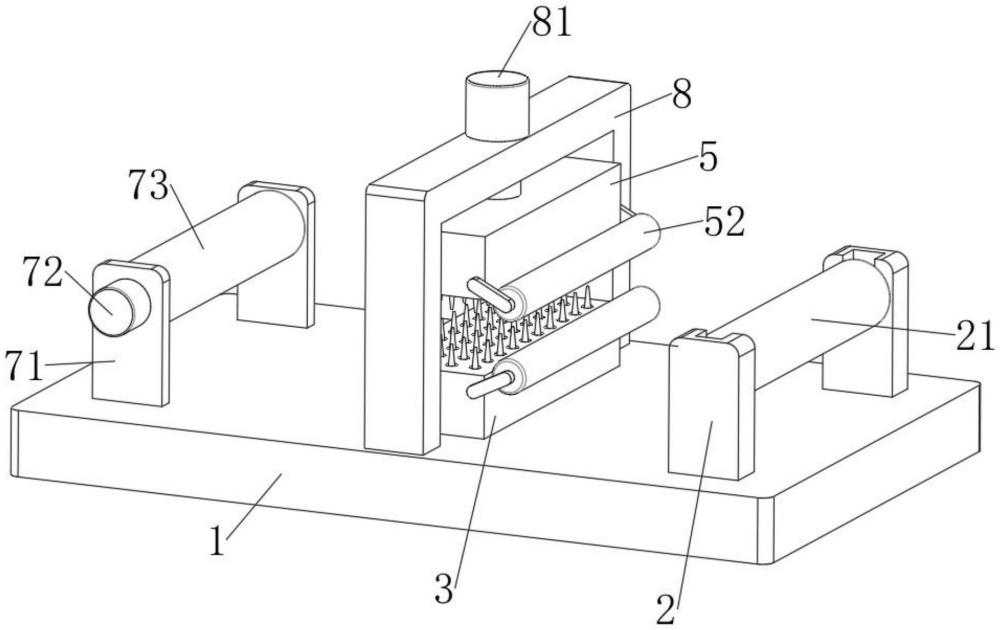

1.一种毛毯生产用绒毛处理装置,包括底座(1),其特征在于:所述底座(1)一侧设有收卷组件,所述底座(1)远离收卷组件的另一侧设有放料组件,所述收卷组件和放料组件组件之间设有与底座(1)固定连接的安装箱(3),所述安装箱(3)内设有可移动调节的清洁组件,所述清洁组件包括滑动设置在安装箱(3)内的移动板(41),所述移动板(41)顶部均匀固定连接有多个清洁齿(42),所述安装箱(3)顶部开设有多个与清洁齿(42)相适配的通孔(31),所述移动板(41)两侧对称固定连接有连接板(43),所述连接板(43)贯穿安装箱(3)延伸至安装箱(3)外部,所述安装箱(3)两侧开设有供连接板(43)滑动的活动槽(33),每个所述连接板(43)上均设有用于限位移动板(41)的定位组件,所述安装箱(3)上方设有第一安装箱(5),所述第一安装箱(5)与安装箱(3)尺寸大小与结构均一致,所述底座(1)上设有驱使第一安装箱(5)进行移动调节的驱动组件。

2.根据权利要求1所述的一种毛毯生产用绒毛处理装置,其特征在于:所述驱动组件包括固定连接在底座(1)上的安装架(8),所述安装架(8)上固定安装有电动推杆(81),所述电动推杆(81)的输出端与第一安装箱(5)固定连接。

3.根据权利要求1所述的一种毛毯生产用绒毛处理装置,其特征在于:所述定位组件包括与连接板(43)固定连接的支架(61),所述支架(61)上滑动设有定位销(62),所述安装箱(3)的上部和下部均开设有定位孔(32),所述定位销(62)端部延伸至定位孔(32)内,所述定位销(62)与安装箱(3)之间固定连接有弹簧(63),所述弹簧(63)套设在定位销(62)外部。

4.根据权利要求1所述的一种毛毯生产用绒毛处理装置,其特征在于:所述安装箱(3)上部一侧设有第一清洁组件,所述第一清洁组件包括对称固定连接在安装箱(3)两侧的安装板(51),两个所述安装板(51)之间转动连接有清洁辊(52),所述第一安装箱(5)下部一侧设有与安装箱(3)上结构一致的第一清洁组件。

5.根据权利要求2所述的一种毛毯生产用绒毛处理装置,其特征在于:所述收卷组件包括对称固定连接在底座(1)上的两个固定板(71),其中一个所述固定板(71)上固定安装有电机(72),所述电机(72)的输出端与收卷辊(73)固定连接,所述收卷辊(73)转动设置在两个固定板(71)之间。

6.根据权利要求5所述的一种毛毯生产用绒毛处理装置,其特征在于:所述放料组件包括对称固定连接在底座(1)上的两个侧板(2),两个所述侧板(2)之间设有放料辊(21),所述放料辊(21)两端转动连接有卡块(22),两个所述侧板(2)内侧上部均开设有供卡块(22)卡接的卡槽(23)。
