专利号: 2024214801184
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

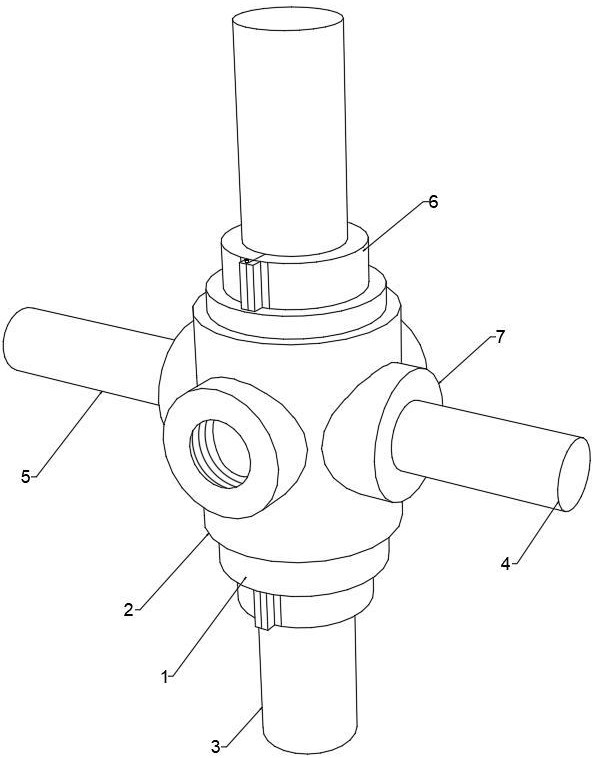

1.一种建筑主体工程的装配式结构,包括套管(1)、连接管(2)、钢管(3)、右侧钢管(4)和左侧钢管(5),其特征在于:所述钢管(3)的表面活动连接在套管(1)的内壁,所述右侧钢管(4)结构与左侧钢管(5)的结构相同,所述连接管(2)的表面固定安装有安装座(7)数量为四个,所述套管(1)的上下两端设有结构相同的固定组件(6),所述固定组件(6)包括有右夹块(61)、左夹块(62)和连接轴(63),所述右夹块(61)的一侧与左夹块(62)的一侧与连接轴(63)的表面活动连接,所述连接轴(63)的底部与套管(1)的顶部固定连接。

2.根据权利要求1所述的一种建筑主体工程的装配式结构,其特征在于:所述套管(1)的表面开设有凹槽(11),所述套管(1)的表面开设有卡口(12),所述连接管(2)的内侧固定连接有连接块(21),所述连接块(21)的高度与凹槽(11)的高度相等,所述连接块(21)的两端与活动连接在凹槽(11)的内侧。

3.根据权利要求1所述的一种建筑主体工程的装配式结构,其特征在于:所述安装座(7)的内部固定安装有固定块(71),所述安装座(7)的内壁设有螺纹槽,所述右侧钢管(4)的一端设有螺纹(41),所述固定块(71)的一侧活动安装有推杆(72)。

4.根据权利要求3所述的一种建筑主体工程的装配式结构,其特征在于:所述推杆(72)的一端位于连接管(2)和连接块(21)的内部,所述推杆(72)的大小与卡口(12)的大小相同,所述推杆(72)的一端固定连接有弹簧二(73),所述弹簧二(73)的一端与固定块(71)的一侧固定连接,所述右侧钢管(4)的一端与安装座(7)的内壁旋转连接。

5.根据权利要求1所述的一种建筑主体工程的装配式结构,其特征在于:所述右夹块(61)的表面固定安装有右连接块(64),所述左夹块(62)的表面固定安装有左连接块(65),所述右连接块(64)的一侧固定连接有卡块(66),所述左连接块(65)的一侧开设有开口(651)。

6.根据权利要求5所述的一种建筑主体工程的装配式结构,其特征在于:所述卡块(66)的顶部设有竖杆(67),所述竖杆(67)的底部固定连接有弹簧(671),所述左连接块(65)的内部开设有限位槽(652),所述左连接块(65)的顶部设有按钮(68),所述按钮(68)的两侧固定连接有滑块(69),所述开口(651)的长度与右连接块(64)的长度相等。
