专利号: 2024214790404
申请人: 厦门市科源电子工业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

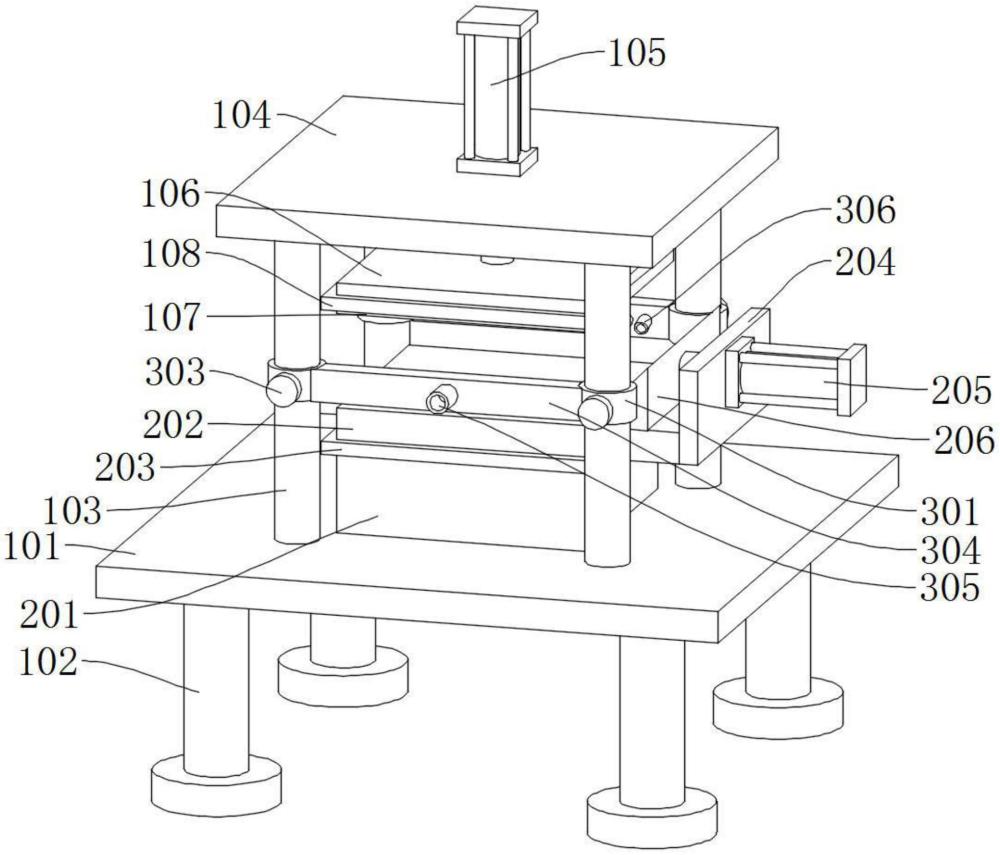

1.一种硅胶硫化机,包括用于承托整体并下压硫化硅胶材料的支撑机构,其特征在于:

还包括所述支撑机构中间设置的用于放置硅胶材料并侧面推动辅助脱模的承托机构,所述承托机构两侧对称设置有两个用于对成品和模具风冷冷却的降温机构;

所述承托机构包括下模座(201),所述下模座(201)上方设置有下模板(202),所述下模座(201)和所述下模板(202)之间设置有第二加热板(203),所述下模板(202)一侧设置有支撑板(204),所述支撑板(204)一侧设置有第二液压杆(205),所述第二液压杆(205)伸缩端安装有楔形推板(206);

所述降温机构包括对称设置的两个固定圈(301),所述固定圈(301)上设置有锁紧销(302),所述锁紧销(302)端部设置有旋钮(303),两个所述固定圈(301)之间设置有均气排(304),所述均气排(304)后面中间设置有进气管(305),所述均气排(304)前面均匀倾斜设置有若干出气嘴(306)。

2.根据权利要求1所述的一种硅胶硫化机,其特征在于:所述支撑机构包括底座(101),所述底座(101)底部均匀设置有四根支撑腿(102),所述底座(101)顶部均匀设置有四根支撑柱(103),所述支撑柱(103)顶部设置有顶板(104),所述顶板(104)顶部中间设置有第一液压杆(105),所述第一液压杆(105)伸缩端安装有上模座(106),所述上模座(106)下方设置有上模板(107),所述上模座(106)和所述上模板(107)之间设置有第一加热板(108)。

3.根据权利要求2所述的一种硅胶硫化机,其特征在于:所述支撑柱(103)分别与所述顶板(104)和所述底座(101)螺栓连接,所述支撑柱(103)采用45号钢材料。

4.根据权利要求1所述的一种硅胶硫化机,其特征在于:所述支撑板(204)与所述下模座(201)螺栓连接,所述楔形推板(206)与所述下模座(201)滑动连接。

5.根据权利要求1所述的一种硅胶硫化机,其特征在于:所述第二液压杆(205)与所述支撑板(204)螺栓连接。

6.根据权利要求2所述的一种硅胶硫化机,其特征在于:所述锁紧销(302)与所述固定圈(301)螺纹连接,所述固定圈(301)与所述支撑柱(103)滑动连接。
