专利号: 2024214726164
申请人: 新疆新维建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

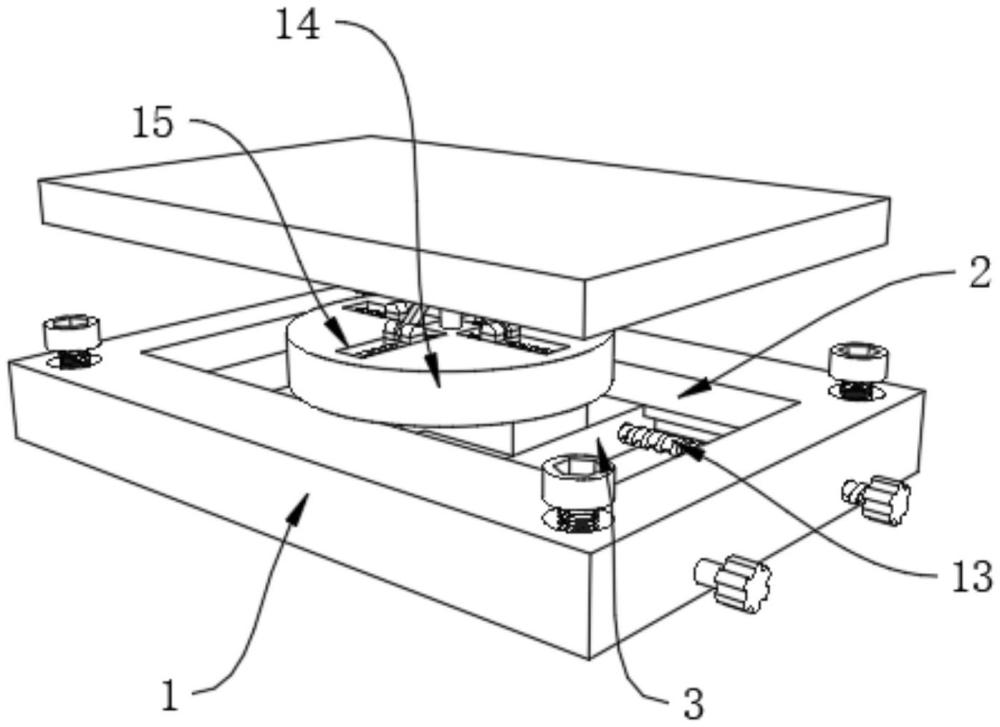

1.一种建筑幕墙支撑结构,包括安装板(1),其特征在于,所述安装板(1)的上表面开设有延伸出其下表面的通槽(2),通槽(2)的内壁滑动连接有第一调节板(3),第一调节板(3)的上表面开设有滑动槽(4),第一调节板(3)的上表面滑动连接有连接板(5),连接板(5)的下表面固定连接有延伸进滑动槽(4)内部的凸起(6),滑动槽(4)的内壁转动连接有螺纹杆(7),第一调节板(3)的内部设置为中空,螺纹杆(7)的左端转动贯穿进第一调节板(3)的内部,螺纹杆(7)的左端固定连接有蜗轮(8),蜗轮(8)的外表面套设有蜗杆(9),蜗杆(9)的前端转动贯穿出第一调节板(3)的前侧表面,蜗杆(9)的内部滑动套设有操控杆(10),操控杆(10)的前端转动贯穿出安装板(1)的前侧表面,第一调节板(3)上设置有调节组件。

2.根据权利要求1所述的一种建筑幕墙支撑结构,其特征在于:所述调节组件包括两个限位块(11),两个限位块(11)分别固定连接在第一调节板(3)的左右两侧表面,通槽(2)的左右两侧内壁分别开设有限位槽(12),限位槽(12)与限位块(11)相适配,通槽(2)的后侧内壁转动连接有第二螺纹杆(13),第二螺纹杆(13)的前端转动贯穿出安装板(1)的前侧表面,第一调节板(3)螺纹套设在第二螺纹杆(13)的外表面。

3.根据权利要求1所述的一种建筑幕墙支撑结构,其特征在于:所述连接板(5)的上表面固定连接有缓冲板(14),缓冲板(14)的上表面开设有缓冲槽(15),缓冲槽(15)的内壁固定连接有限位杆(16)。

4.根据权利要求3所述的一种建筑幕墙支撑结构,其特征在于:所述限位杆(16)的外表面滑动套设有位移块(17),位移块(17)的上表面转动连接有连接杆(18),缓冲板(14)的内部开设有空腔(19),空腔(19)的内壁滑动连接有位移板(20)。

5.根据权利要求4所述的一种建筑幕墙支撑结构,其特征在于:所述位移板(20)的下侧表面固定连接有弹簧(21),弹簧(21)的下端与空腔(19)的底壁固定连接,位移板(20)的上侧表面固定连接有连接柱(22),连接柱(22)的上端滑动贯穿出缓冲板(14)的上表面,连接柱(22)的上端固定连接有幕墙(23)。

6.根据权利要求5所述的一种建筑幕墙支撑结构,其特征在于:所述连接柱(22)的外表面套设有安装环(24),连接杆(18)远离位移块(17)的一端转动连接在安装环(24)的外表面,缓冲槽(15)两侧相反内壁分别固定连接有第二弹簧(25),两个第二弹簧(25)相近的一端均与位移块(17)固定连接。
