专利号: 2024214710683
申请人: 江苏广友节能建材科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

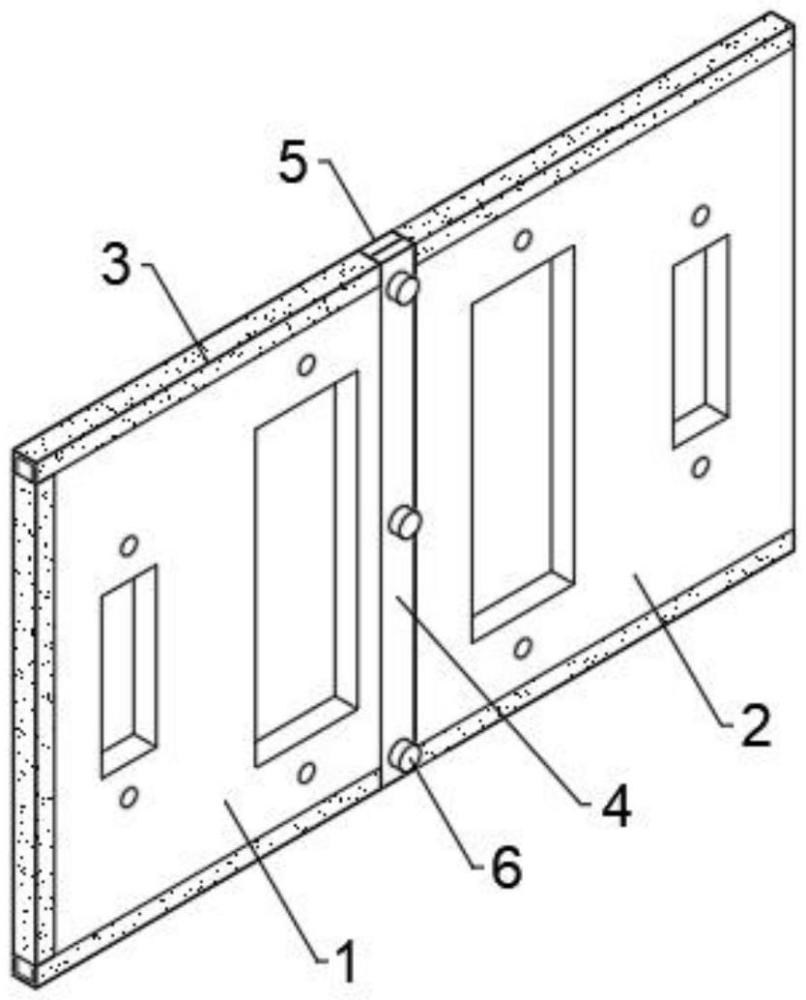

1.一种内置防断裂结构的装配式陶粒轻质内隔墙板,其特征在于,包括一号内隔墙板(1)、二号内隔墙板(2)、U形加强板(3)、陶粒(13)和岩棉板(15),所述一号内隔墙板(1)的一端设置有二号内隔墙板(2),所述一号内隔墙板(1)和二号内隔墙板(2)的两侧和一端均套设有U形加强板(3);

所述一号内隔墙板(1)和二号内隔墙板(2)的内部均开设有一号中空腔(9),所述一号中空腔(9)的内部嵌设有加强筋(10),所述一号内隔墙板(1)和二号内隔墙板(2)的内部位于一号中空腔(9)的两侧分别设置有陶粒(13)岩棉板(15)。

2.根据权利要求1所述的一种内置防断裂结构的装配式陶粒轻质内隔墙板,其特征在于,所述一号内隔墙板(1)的一端连接有连接板A(4),所述二号内隔墙板(2)的一端连接有连接板B(5),所述连接板A(4)和连接板B(5)的内部均开设有螺栓孔(8),所述连接板A(4)的外侧设有紧固螺栓(6),所述连接板B(5)的外侧设有螺母(7)。

3.根据权利要求1所述的一种内置防断裂结构的装配式陶粒轻质内隔墙板,其特征在于,所述一号内隔墙板(1)和二号内隔墙板(2)的内部位于一号中空腔(9)一侧开设有二号中空腔(12),所述陶粒(13)设于二号中空腔(12)的内部。

4.根据权利要求1所述的一种内置防断裂结构的装配式陶粒轻质内隔墙板,其特征在于,所述一号内隔墙板(1)和二号内隔墙板(2)的内部位于一号中空腔(9)的另一侧开设有三号中空腔(14),所述岩棉板(15)镶嵌设置于三号中空腔(14)的内部。

5.根据权利要求1所述的一种内置防断裂结构的装配式陶粒轻质内隔墙板,其特征在于,所述U形加强板(3)与一号内隔墙板(1)和二号内隔墙板(2)之间设置有膨胀水泥(11)。

6.根据权利要求1所述的一种内置防断裂结构的装配式陶粒轻质内隔墙板,其特征在于,所述加强筋(10)采用热镀锌圆钢材料制成。
