专利号: 202421467705X
申请人: 城安工程技术集团有限公司淄博分公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

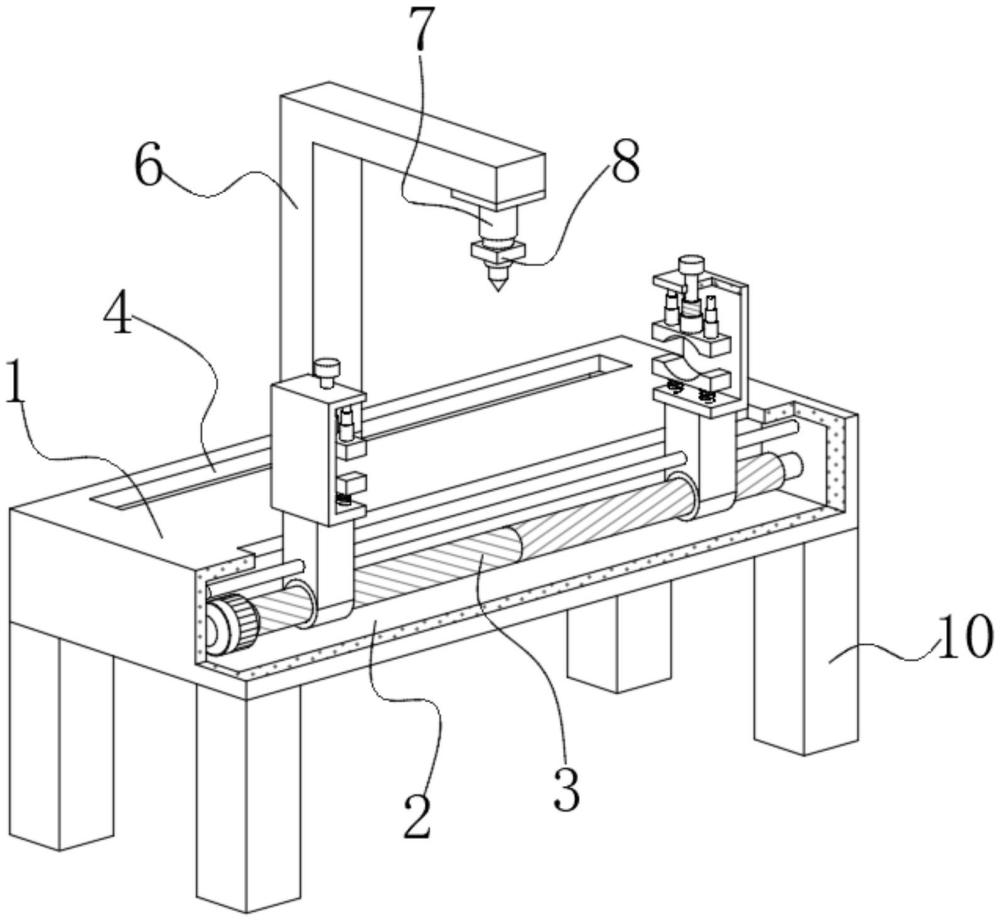

1.一种管材用激光切割机,包括工作台(1)、第一安装槽(2)和夹持机构(3),其特征在于:所述第一安装槽(2)开设在工作台(1)的内部,所述夹持机构(3)安装在第一安装槽(2)的内部,所述夹持机构(3)包括第一正反电机(301),所述第一正反电机(301)固定连接在第一安装槽(2)的内部,所述第一正反电机(301)的输出端固定连接有第一螺纹柱(302),所述第一螺纹柱(302)的右端固定连接有第二螺纹柱(303),所述第二螺纹柱(303)的右端转动连接在第一安装槽(2)的内壁。

2.根据权利要求1所述的一种管材用激光切割机,其特征在于:所述第一螺纹柱(302)的表面螺纹连接有第一螺纹帽(304),所述第一螺纹帽(304)共有两个,两个所述第一螺纹帽(304)分别对称分布在第一螺纹柱(302)与第二螺纹柱(303)的表面,所述第一螺纹帽(304)的上表面固定连接有第一支撑块(305),所述第一安装槽(2)的内部固定连接有第一限位滑杆(306)。

3.根据权利要求2所述的一种管材用激光切割机,其特征在于:所述第一限位滑杆(306)贯穿在两个所述第一支撑块(305)的内部,所述第一支撑块(305)的上表面穿设在第一安装槽(2)的内部且延伸至工作台(1)的上表面,两个所述第一支撑块(305)的上表面均安装有夹持组件(30A),两个所述夹持组件(30A)分别对称分布在两个所述第一支撑块(305)的上表面,所述夹持组件(30A)包括夹持框(30A1),所述夹持框(30A1)固定连接在第一支撑块(305)的上表面。

4.根据权利要求3所述的一种管材用激光切割机,其特征在于:所述夹持框(30A1)的上表面贯穿有转动杆(30A2),所述转动杆(30A2)的下端固定连接有第三螺纹柱(30A3),所述第三螺纹柱(30A3)的表面螺纹连接有螺纹管(30A4),所述螺纹管(30A4)的下端固定连接有第一夹持块(30A5),所述第一夹持块(30A5)的上表面共固定连接有两个伸缩杆(30A6),两个所述伸缩杆(30A6)分别对称分布在第一夹持块(30A5)的上表面。

5.根据权利要求4所述的一种管材用激光切割机,其特征在于:所述伸缩杆(30A6)的顶端固定连接在夹持框(30A1)的内顶壁,所述夹持框(30A1)的内底壁共固定连接有两个弹簧(30A7),两个所述弹簧(30A7)分别对称分布在夹持框(30A1)的内底壁,两个所述弹簧(30A7)的顶端固定连接有第二夹持块(30A8)。

6.根据权利要求4所述的一种管材用激光切割机,其特征在于:所述工作台(1)的内部开设有第二安装槽(4),所述第二安装槽(4)的内部安装有调节机构(5)。

7.根据权利要求6所述的一种管材用激光切割机,其特征在于:所述调节机构(5)包括第二正反电机(501),所述第二正反电机(501)固定连接在第二安装槽(4)的内部,所述第二正反电机(501)的输出端固定连接有第四螺纹柱(502),所述第四螺纹柱(502)远离第二正反电机(501)的一端转动连接在第二安装槽(4)的内壁,所述第四螺纹柱(502)的表面螺纹连接有第二螺纹帽(503),所述第二螺纹帽(503)的上表面固定连接有第二支撑块(504),所述第二安装槽(4)的内部固定连接有第二限位滑杆(505),所述第二限位滑杆(505)贯穿在第二支撑块(504)的内部,所述第二支撑块(504)的上表面穿设在第二安装槽(4)的内部且延伸至工作台(1)的上表面。

8.根据权利要求7所述的一种管材用激光切割机,其特征在于:所述第二支撑块(504)的上表面固定连接有支撑臂(6),所述支撑臂(6)的顶壁安装有伸缩机构(7),所述伸缩机构(7)的输出端安装有激光切割机构(8)。

9.根据权利要求4所述的一种管材用激光切割机,其特征在于:所述工作台(1)的前侧面固定连接有控制开关(9),所述工作台(1)的底面共固定连接有四个支撑腿(10),四个所述支撑腿(10)分别呈矩形分布在底座的底面。
