专利号: 202421460308X
申请人: 杜艳敏
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

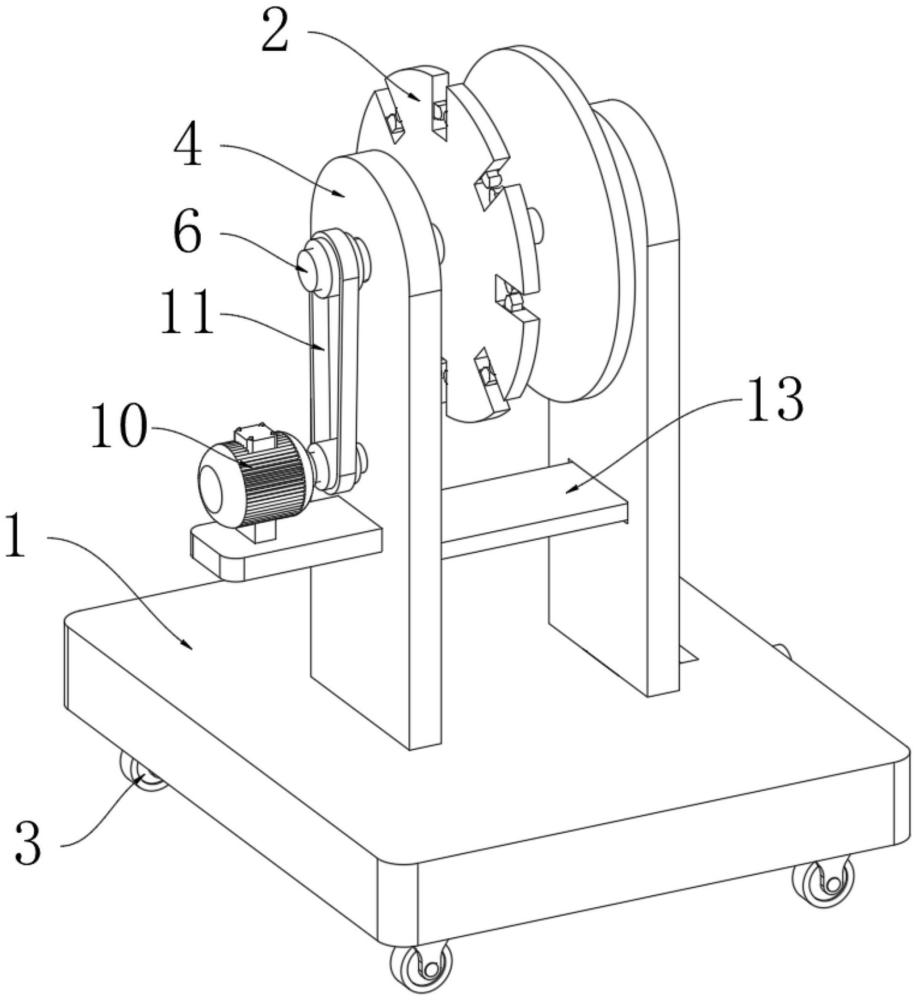

1.一种建筑电气线缆收纳储存装置,其特征在于,包括:

安装座(1)和线缆盘主体(2);

多个万向轮(3),均设置于安装座(1)底端,所述安装座(1)上端两侧均设有安装板(4),所述线缆盘主体(2)位于两个安装板(4)之间;

两个定位轴(5),分别设置于线缆盘主体(2)两侧,两个所述安装板(4)靠近线缆盘主体(2)一侧均转动连接有安装轴(6);

安装孔,贯穿设置于一侧安装板(4)上,位于一侧的所述安装轴(6)贯穿安装孔,并与安装孔侧壁滑动连接;

矩形槽,开设于安装座(1)一侧,所述矩形槽内转动连接有螺纹杆(7),所述螺纹杆(7)一端贯穿矩形槽,并延伸至外部。

2.根据权利要求1所述的一种建筑电气线缆收纳储存装置,其特征在于:两个所述安装轴(6)靠近线缆盘主体(2)一端均开设有与定位轴(5)相适配的定位槽,两个所述定位轴(5)分别位于两个定位槽内。

3.根据权利要求2所述的一种建筑电气线缆收纳储存装置,其特征在于:两个所述定位槽均开设有多个卡接槽,两个所述定位轴(5)外侧均设有多个与卡接槽相适配的卡接板(8),多个所述卡接板(8)分别位于多个卡接槽内,并与卡接槽侧壁滑动连接。

4.根据权利要求1所述的一种建筑电气线缆收纳储存装置,其特征在于:所述安装孔内开设有限位槽,位于一侧的所述安装轴(6)外侧设有与限位槽相适配的限位环(9),所述限位环(9)位于限位槽内,并与限位槽侧壁滑动连接。

5.根据权利要求1所述的一种建筑电气线缆收纳储存装置,其特征在于:位于一侧的所述安装板(4)一侧设有驱动电机(10),所述驱动电机(10)的输出端与位于一侧的安装轴(6)外侧均设有皮带轮,两个所述皮带轮设有同一个传动带(11)。

6.根据权利要求1所述的一种建筑电气线缆收纳储存装置,其特征在于:位于一侧的所述安装板(4)底端设有调节板(12),所述调节板(12)底端延伸至矩形槽内,并贯穿设有与螺纹杆(7)相适配的螺纹孔,所述螺纹杆(7)贯穿螺纹孔,并与螺纹孔侧壁螺纹连接。

7.根据权利要求1所述的一种建筑电气线缆收纳储存装置,其特征在于:位于一侧的所述安装板(4)靠近线缆盘主体(2)一侧设有支撑板(13),所述支撑板(13)贯穿位于另一侧的安装板(4)。

8.根据权利要求1所述的一种建筑电气线缆收纳储存装置,其特征在于:所述线缆盘一侧贯穿设有多个固定槽,多个所述固定槽两侧均开设有限位槽,多个所述限位槽内均设有相适配的限位板(14),多个所述限位板(14)一端均呈圆弧状设置,并延伸至限位槽内,多个所述限位板(14)另一端均设有限位弹簧(15),多个所述限位弹簧(15)另一端分别设置在多个限位槽一侧。
