专利号: 2024214590111
申请人: 苏州普利通节能门窗科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

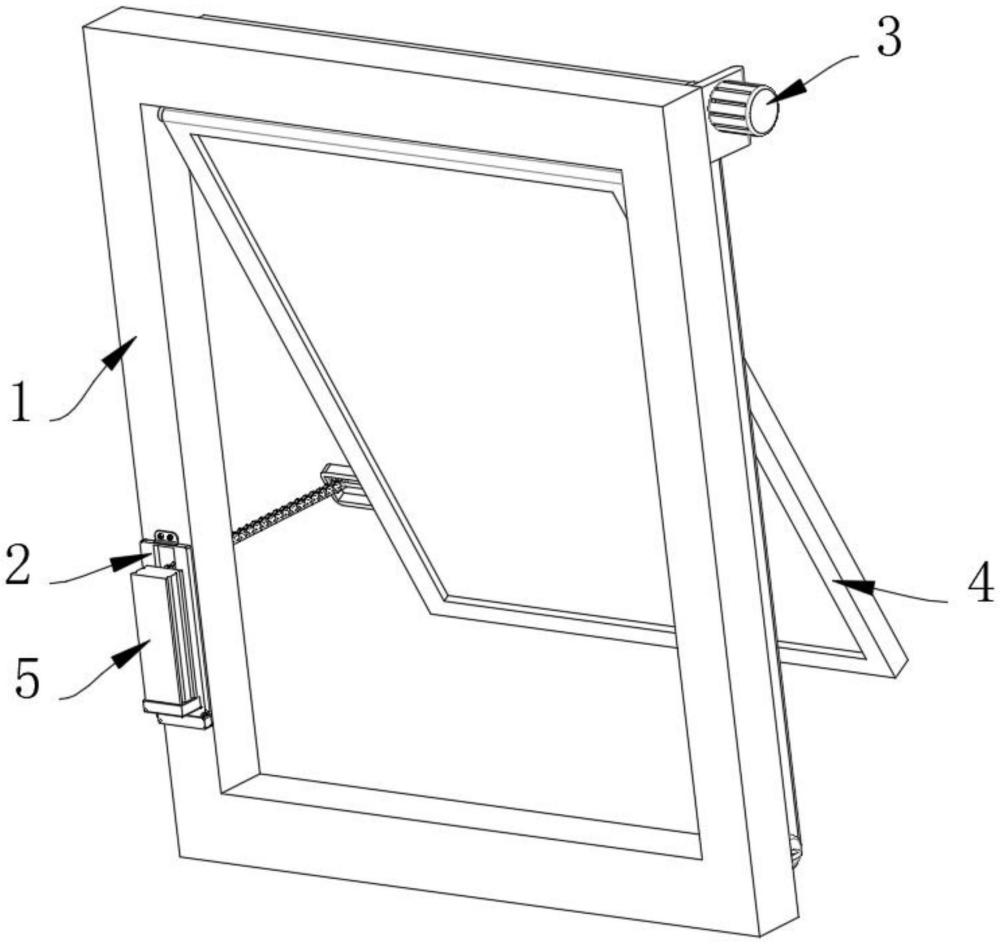

1.一种智能感应自动启闭型电动门窗,其特征在于,包括:门窗框架(1),所述门窗框架(1)的内壁安装有门窗本体(4),所述门窗框架(1)的一侧安装有智能感应自动闭合动力装置(5),所述门窗框架(1)靠近智能感应自动闭合动力装置(5)的一侧设有调节装置(2),所述调节装置(2)包括卡板(201),所述卡板(201)与门窗框架(1)本体滑动连接,所述卡板(201)远离门窗框架(1)的一侧与智能感应自动闭合动力装置(5)固定连接,所述卡板(201)的一侧固定连接有连接片(202),所述连接片(202)的内壁螺纹贯穿有两个螺杆(203),两个所述螺杆(203)均与门窗框架(1)螺纹连接,所述卡板(201)远离连接片(202)的一侧滑动连接有固定底座(204),所述固定底座(204)与门窗框架(1)固定连接,所述固定底座(204)的底壁两侧均固定连接有弹性片(206),两个所述弹性片(206)彼此靠近的一侧均固定连接有限位块(207),所述卡板(201)靠近限位块(207)的一端开设有限位槽(208),所述限位槽(208)与限位块(207)相卡接,其中一个所述弹性片(206)远离限位块(207)的一侧固定连接有调节杆(205),所述调节杆(205)与固定底座(204)滑动贯穿。

2.根据权利要求1所述的一种智能感应自动启闭型电动门窗,其特征在于,所述弹性片(206)靠近调节杆(205)的一端固定连接有辅助块(210),所述辅助块(210)的截面呈弧形。

3.根据权利要求1所述的一种智能感应自动启闭型电动门窗,其特征在于,所述调节杆(205)的内壁转动连接有拉环(209)。

4.根据权利要求1所述的一种智能感应自动启闭型电动门窗,其特征在于,所述调节杆(205)为钛合金杆。

5.根据权利要求1所述的一种智能感应自动启闭型电动门窗,其特征在于,所述门窗框架(1)远离智能感应自动闭合动力装置(5)的一侧设有辅助装置(3),所述辅助装置(3)包括固定板(301),所述固定板(301)与门窗框架(1)固定连接,所述固定板(301)的一侧固定连接有电机(302),所述电机(302)的输出端固定连接有转轴(303),所述门窗框架(1)的一侧固定连接有两个支撑杆(305),两个所述支撑杆(305)彼此靠近的一端均转动连接有同一个动力轴(306),所述动力轴(306)与转轴(303)的圆弧面传动连接有同一个皮带(304),所述皮带(304)远离电机(302)的一侧固定连接有清洁板(307)。

6.根据权利要求5所述的一种智能感应自动启闭型电动门窗,其特征在于,所述清洁板(307)远离皮带(304)的一侧固定连接有限位环(308),所述限位环(308)的内壁滑动贯穿有导向杆(309),所述导向杆(309)的其中一端与门窗框架(1)固定连接。

7.根据权利要求5所述的一种智能感应自动启闭型电动门窗,其特征在于,所述清洁板(307)靠近门窗本体(4)的一端固定连接有若干个长毛刷(310),若干个所述长毛刷(310)均匀分布在清洁板(307)的一端。
