专利号: 2024214587585
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

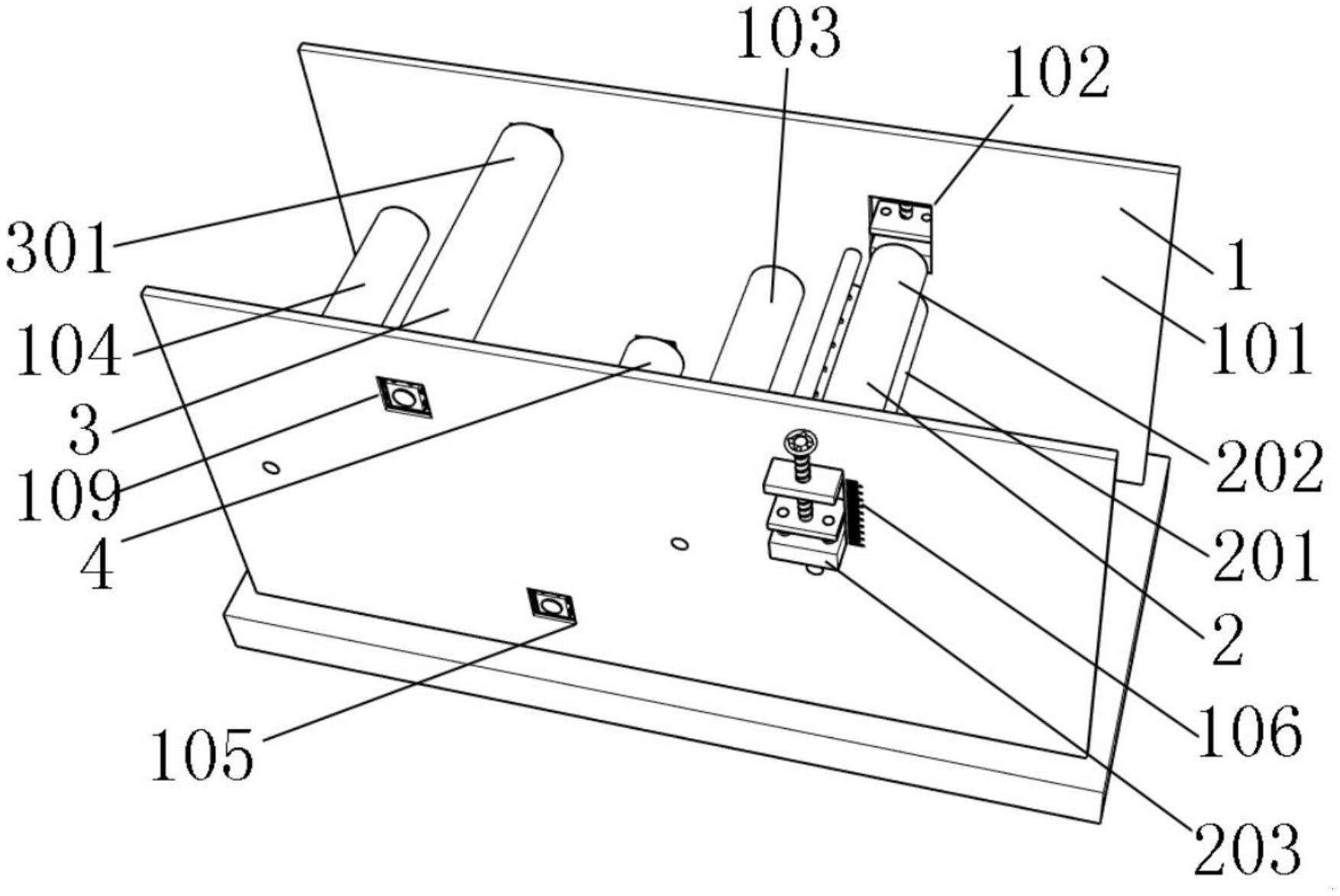

1.一种制衣生产线用熨烫设备,包括设备主体(1),其特征在于,还包括:熨烫机构(2)、第一张紧机构(3)、第二张紧机构(4)和布料主体(5),所述设备主体(1)的侧面与熨烫机构(2)的侧面活动连接,所述第一张紧机构(3)的侧面与设备主体(1)的侧面活动连接,所述第二张紧机构(4)的侧面与设备主体(1)的侧面活动连接,所述布料主体(5)的侧面与设备主体(1)的侧面传动连接,所述设备主体(1)包括机壳(101),所述机壳(101)的侧面开设有滑槽(102),所述机壳(101)的侧面对应滑槽(102)的位置固定连接有螺纹块(111),所述熨烫机构(2)包括安装板(203),所述安装板(203)的侧面与滑槽(102)的侧面活动连接,所述安装板(203)的侧面活动套接有第二辊筒(202),所述机壳(101)的侧面内壁对应第二辊筒(202)的位置活动套接有第一辊筒(201),所述安装板(203)的顶端固定连接有压力弹簧(208),所述压力弹簧(208)的顶端固定连接有连接板(207),所述连接板(207)的顶端活动套接有调节螺杆(204),所述调节螺杆(204)的侧面与螺纹块(111)的侧面内壁螺纹连接。

2.根据权利要求1所述的一种制衣生产线用熨烫设备,其特征在于:所述安装板(203)的顶端对应压力弹簧(208)的位置固定连接有连接板(207),所述连接板(207)的顶端开设有限位孔(205),所述限位孔(205)的侧面与限位销(206)的侧面活动连接,所述限位销(206)为T型结构。

3.根据权利要求1所述的一种制衣生产线用熨烫设备,其特征在于:所述机壳(101)的侧面对应滑槽(102)的位置设有刻度(106)。

4.根据权利要求1所述的一种制衣生产线用熨烫设备,其特征在于:所述机壳(101)的侧面内壁固定连接有第二蒸汽管(108),所述机壳(101)的侧面对应第二蒸汽管(108)的位置固定连接有第一蒸汽管(107)。

5.根据权利要求1所述的一种制衣生产线用熨烫设备,其特征在于:所述机壳(101)的侧面内壁活动套接有第二导向辊(104),所述机壳(101)的侧面内壁活动套接有第一导向辊(103),所述机壳(101)的侧面开设有第二安装槽(109),所述机壳(101)的侧面开设有第一安装槽(105),所述第一张紧机构(3)包括张紧辊(301),所述张紧辊(301)的侧面活动套接有连接块(302),所述连接块(302)的侧面与第二安装槽(109)的侧面活动连接,所述第二张紧机构(4)的侧面与第一安装槽(105)的侧面活动连接,所述第二张紧机构(4)的结构与第一张紧机构(3)的结构相同。

6.根据权利要求5所述的一种制衣生产线用熨烫设备,其特征在于:所述连接块(302)的侧面固定连接有固定块(303),所述固定块(303)的侧面通过销活动连接有支撑杆(304),所述支撑杆(304)的侧面通过销活动连接有拉力弹簧(305),所述支撑杆(304)的侧面对应拉力弹簧(305)的位置通过销活动连接有阻尼器(307),所述支撑杆(304)的侧面与第二安装槽(109)的侧面活动连接。

7.根据权利要求6所述的一种制衣生产线用熨烫设备,其特征在于:所述第二安装槽(109)的侧面开设有限位槽(110),所述支撑杆(304)的侧面通过销活动连接有滚轮(306),所述滚轮(306)的侧面与限位槽(110)的侧面传动连接。
