专利号: 2024214529043
申请人: 张克军
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

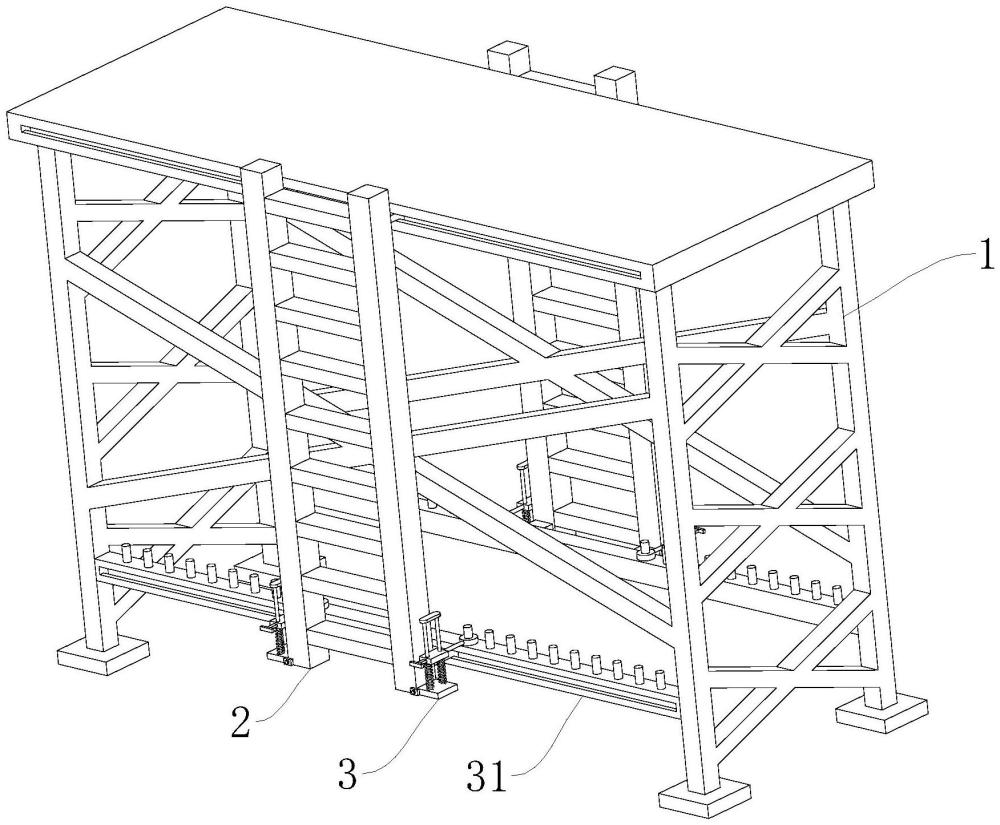

1.一种钢结构厂房搭建工具,包括施工平台(1),其特征在于:包含:

所述施工平台(1)两侧均滑动连接有爬梯(2),便于工作人员在搭建厂房时进行施工;

所述爬梯(2)两侧均设有调节机构(3),用于工作人员快速调节爬梯(2)的位置;

所述调节机构(3)包括安装板(33),所述安装板(33)位于爬梯(2)侧壁底部,所述安装板(33)顶部两侧均固定连接有导向杆(34),所述导向杆(34)外侧滑动套设有滑板(35),所述滑板(35)一侧通过连接杆固定连接有固定环(36),所述施工平台(1)内部两侧均固定连接有支撑板(31),所述支撑板(31)顶部两侧均固定连接有多个用于与所述固定环(36)相配合的定位杆(32),便于提升工作人员的调节速度。

2.如权利要求1所述的钢结构厂房搭建工具,其特征在于,所述定位杆(32)的高度大于固定环(36)的高度,所述固定环(36)内侧的尺寸与定位杆(32)两端的尺寸相等,便于将固定环(36)套设于定位杆(32)外侧。

3.如权利要求2所述的钢结构厂房搭建工具,其特征在于,所述导向杆(34)顶部固定连接有限位板(38),所述滑板(35)底部两侧均固定连接有弹簧(37),所述弹簧(37)底端与安装板(33)顶部固定连接,便于防止滑板(35)随意移动。

4.如权利要求3所述的钢结构厂房搭建工具,其特征在于:所述施工平台(1)两侧与支撑板(31)一侧均开设有滑槽,所述爬梯(2)另一侧顶部与底部均呈对称固定连接有滑块(39),所述滑块(39)滑动连接于滑槽内,从而便于使得爬梯(2)能够进行水平位移。

5.如权利要求4所述的钢结构厂房搭建工具,其特征在于:所述安装板(33)两侧均固定连接有连接板(4),所述连接板(4)通过螺纹杆(5)与爬梯(2)相连接,从而便于工作人员对安装板(33)进行拆装。
