专利号: 2024214515820
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

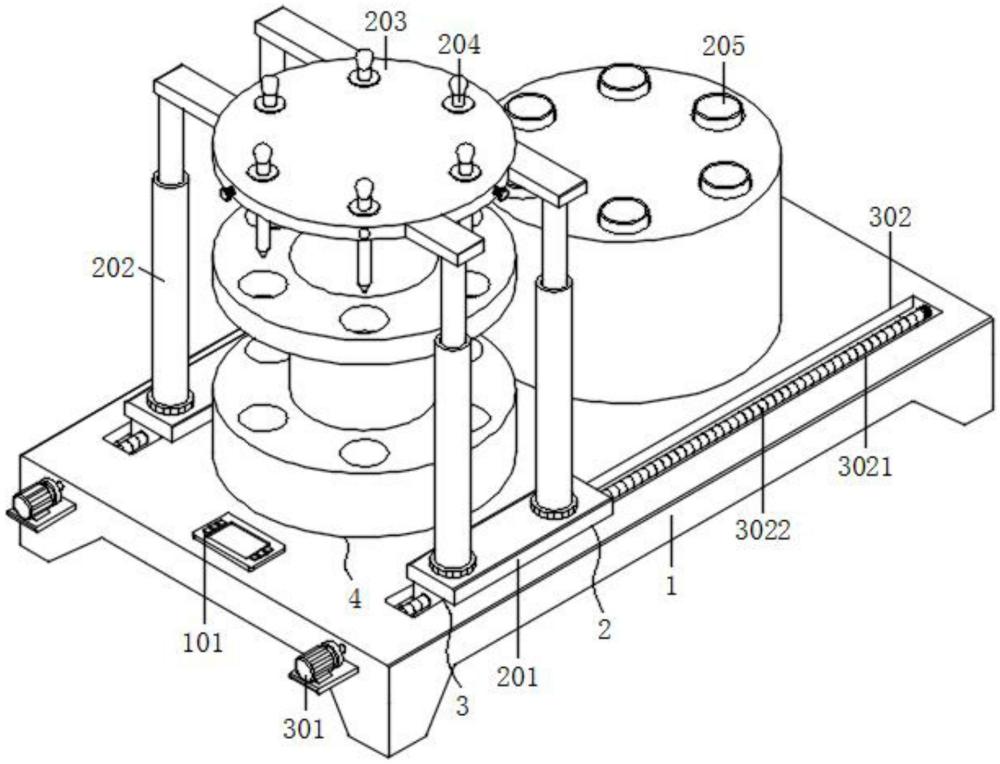

1.一种干细胞采集提取装置,包括底座(1),其特征在于:所述底座(1)的表面安装有控制排键(101),所述底座(1)的上方设置有采集提取机构(2),所述采集提取机构(2)由底板(201)、电动推杆(202)、管架(203)、滴管(204)和培养盒(205)组成,所述底座(1)表面的两侧皆设置有移动放置机构(3),所述移动放置机构(3)的内部设置有伺服电机(301)和移动放置组件(302),所述底座(1)的表面设置有离心机构(4),所述离心机构(4)由离心部件(401)和离心盘(402)组成,所述底座(1)的上方设置有拆装机构(5),所述拆装机构(5)由插架(501)、拆装构件(502)和插孔(503)组成。

2.根据权利要求1所述的一种干细胞采集提取装置,其特征在于:所述底座(1)上方的两侧皆设置有底板(201),所述底板(201)的上方设置有管架(203),所述管架(203)的表面沿周向设置有滴管(204),所述滴管(204)与管架(203)相互插接配合,所述底板(201)的表面皆固定有电动推杆(202),所述电动推杆(202)的输入端与控制排键(101)的输出端电性连接,所述电动推杆(202)的一端与管架(203)的表面相固定连接,所述底座(1)的表面放置有培养盒(205),所述培养盒(205)位于管架(203)的一侧。

3.根据权利要求2所述的一种干细胞采集提取装置,其特征在于:所述底座(1)的一端安装有伺服电机(301),所述伺服电机(301)的输入端与控制排键(101)的输出端电性连接,所述伺服电机(301)的输出端通过联轴器固定有转轴,所述底座(1)表面的两侧皆设置有移动放置组件(302)。

4.根据权利要求3所述的一种干细胞采集提取装置,其特征在于:所述移动放置组件(302)的内部包括有滑槽(3021)、调节螺杆(3022)和滑座(3023),所述底座(1)表面的两侧皆开设有滑槽(3021),所述滑槽(3021)的内部设置有滑座(3023),所述滑座(3023)与滑槽(3021)相互滑动配合,所述滑座(3023)的表面与底板(201)的表面相固定连接,所述滑座(3023)的表面螺纹连接有调节螺杆(3022),所述调节螺杆(3022)的一端与转轴相固定连接,所述调节螺杆(3022)的另一端与滑槽(3021)的内壁相转动连接。

5.根据权利要求1所述的一种干细胞采集提取装置,其特征在于:所述底座(1)的表面设置有离心盘(402),所述离心盘(402)与底座(1)之间设置有离心部件(401)。

6.根据权利要求5所述的一种干细胞采集提取装置,其特征在于:所述离心部件(401)的内部包括有驱动电机(4011)、环型槽(4012)和支撑架(4013),所述底座(1)的底部安装有驱动电机(4011),所述驱动电机(4011)的输入端与控制排键(101)的输出端电性连接,所述驱动电机(4011)的输出端通过联轴器固定有转轴,所述转轴的一端贯穿底座(1)并与离心盘(402)的中心位置处相固定连接。

7.根据权利要求6所述的一种干细胞采集提取装置,其特征在于:所述底座(1)的表面开设有环型槽(4012),所述环型槽(4012)的中轴线与转轴的中轴线重合,所述环型槽(4012)的内部转动设置有支撑架(4013),所述支撑架(4013)的一端与离心盘(402)的表面相固定连接。

8.根据权利要求1所述的一种干细胞采集提取装置,其特征在于:所述插孔(503)沿周向开设在管架(203)的表面,所述插孔(503)的内部设置有插架(501),所述插架(501)与插孔(503)相互插接配合,所述插架(501)的表面与滴管(204)的表面相固定连接,所述插架(501)与插孔(503)通过拆装构件(502)拆卸连接。

9.根据权利要求8所述的一种干细胞采集提取装置,其特征在于:所述拆装构件(502)的内部包含有销杆(5021)、伸展弹簧(5022)和销孔(5023),所述插架(501)的表面开设有销孔(5023),所述销杆(5021)沿周向设置在管架(203)的表面,所述销杆(5021)的一端贯穿管架(203)并与销孔(5023)相互销接配合。

10.根据权利要求9所述的一种干细胞采集提取装置,其特征在于:所述销杆(5021)的表面套设有伸展弹簧(5022),所述伸展弹簧(5022)的两端分别与管架(203)和销杆(5021)的表面相固定连接。
