专利号: 2024214433500
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

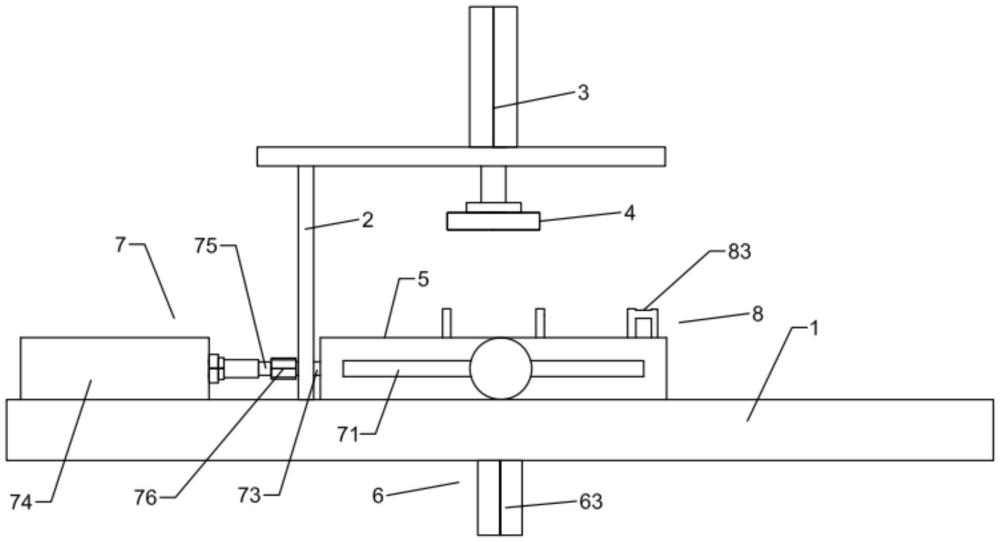

1.一种家具生产用烫字设备,包括底座,其中底座顶部设置有机架,且机架上设置有驱动烫字板的驱动机构,其特征在于:所述底座顶部设置有矩形框,所述矩形框内的底座顶部设置有顶起机构,其中矩形框左侧及前侧的底座顶部均设置有推动机构,且矩形框右端及后端侧壁中还均设置有多组锁紧机构;

所述推动机构包括设置在矩形框对应外壁上的滑槽,其中滑槽截面呈T字型结构,且滑槽内设置有滑块,所述滑块一侧设置有延伸至矩形框外侧的螺杆I,其中底座顶部设置有对应螺杆I的电动推杆I,且电动推杆I的输出轴上设置有对应螺杆I的螺杆II,所述螺杆I与对应的螺杆II之间通过螺管连接;

所述锁紧机构包括设置在矩形框顶端面上的安装孔,其中安装孔内设置有弹簧,且矩形框顶部设置有一端插入安装孔内与弹簧连接的U型杆。

2.根据权利要求1所述的一种家具生产用烫字设备,其特征在于:所述U型杆倒扣设置,其中U型杆的其中一竖直端大于其另一竖直端长度,且U型杆中的最长竖直端插入安装孔内与弹簧连接。

3.根据权利要求2所述的一种家具生产用烫字设备,其特征在于:所述安装孔内的U型杆末端内设置有容纳滚珠的容纳腔,其中容纳腔底部设置有与其外侧连通的通孔,且弹簧顶端穿过通孔并与滚珠连接。

4.根据权利要求1所述的一种家具生产用烫字设备,其特征在于:所述顶起机构包括设置在底座顶部的凹槽,其中凹槽位于矩形框开口内中间处,且凹槽内设置有顶板,所述底座底部设置有与顶板连接的电动推杆II。

5.根据权利要求1所述的一种家具生产用烫字设备,其特征在于:所述驱动机构的输出轴上设置有安装板,其中烫字板设置在安装板底部,且烫字板位于矩形框开口内的正上方处。
