专利号: 202421433719X
申请人: 安徽澜筑建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

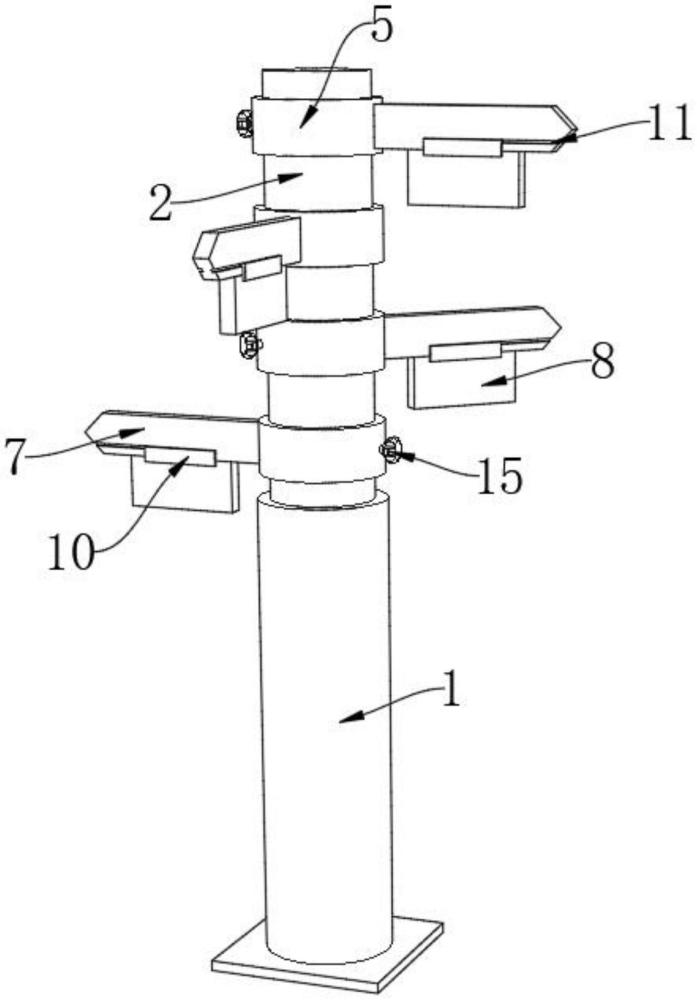

1.一种市政会展路标指示牌,包括支柱(1)和固定在支柱(1)顶部的立柱(2),其特征在于:所述支柱(1)的底部固定安装板(3),所述立柱(2)的侧表面开设有环形槽(4),所述立柱(2)的侧表面套设有活动环(5),所述活动环(5)的内侧壁固定连接有限位环(6),所述限位环(6)位于环形槽(4)的内部,所述活动环(5)的侧表面固定连接有指示牌(7),所述指示牌(7)的底部设有可拆卸的会展告示牌(8)。

2.根据权利要求1所述的一种市政会展路标指示牌,其特征在于:所述会展告示牌(8)的顶部开设有卡槽(9),所述卡槽(9)的内部用于放置告示板,所述会展告示牌(8)的前后两均固定连接有L型滑条(10),所述指示牌(7)的前后两侧均开设有滑槽(11),所述滑槽(11)与指示牌(7)远离支柱(1)的一侧连通,所述L型滑条(10)的顶部与滑槽(11)的内部滑动连接。

3.根据权利要求2所述的一种市政会展路标指示牌,其特征在于:所述滑槽(11)的内部固定连接有磁条(12),所述L型滑条(10)的内部固定连接有磁块,所述磁块与磁条(12)相互吸附。

4.根据权利要求2所述的一种市政会展路标指示牌,其特征在于:所述会展告示牌(8)的顶部与指示牌(7)的顶部搭接,两个L型滑条(10)相对的一侧分别与指示牌(7)的前后两侧搭接。

5.根据权利要求1所述的一种市政会展路标指示牌,其特征在于:所述环形槽(4)的内部固定连接有齿环(13),所述限位环(6)的侧表面开设有活动槽(14),所述活动槽(14)与限位环(6)的内侧壁连通,所述活动环(5)的内部设有定位组件,用于对活动环(5)进行定位。

6.根据权利要求5所述的一种市政会展路标指示牌,其特征在于:所述定位组件包括胶头螺杆(15)和弧形齿块(16),所述胶头螺杆(15)与活动环(5)的内部螺纹连接,所述胶头螺杆(15)的一端与弧形齿块(16)的侧表面转动连接,所述弧形齿块(16)位于活动槽(14)的内部,所述弧形齿块(16)与齿环(13)的侧表面啮合。

7.根据权利要求1所述的一种市政会展路标指示牌,其特征在于:所述环形槽(4)的数量为四个,且四个环形槽(4)呈上下等距分布,所述活动环(5)与环形槽(4)的数量相对,且位置相对应。
