专利号: 2024214336981
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

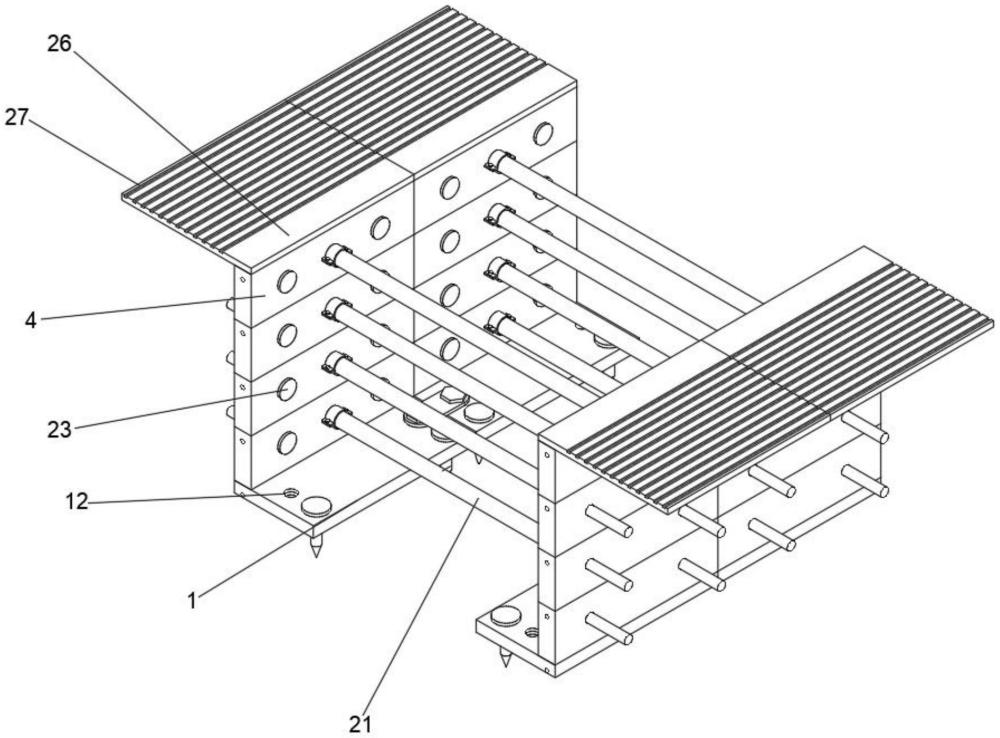

1.一种建筑施工地基加固结构,其特征在于,包括:

若干个承重板(1),所述承重板(1)的顶面开设有两个限位孔(2),所述承重板(1)的顶面设置有若干个挡板(4);

阻挡组件,所述阻挡组件设置在所述挡板(4)的顶面,用于阻挡砂土掉进对基坑的内部,所述阻挡组件包括:两个连接块(5),两个所述连接块(5)均固定安装在所述挡板(4)的底面,所述挡板(4)的顶面开设置有两个连接槽(9),所述连接块(5)的一侧开设有定位槽(6),所述定位槽(6)的内部一端固定安装有弹簧(7),所述定位槽(6)的内圆壁面活动套接有定位柱(8),所述定位柱(8)的一端与所述弹簧(7)固定安装,所述承重板(1)的顶面开设有两个限位孔(2),所述限位孔(2)的内部一侧开设有定位孔(3),所述连接槽(9)的内部一侧开设有支撑孔(11),所述挡板(4)的一侧固定安装有第一卡块(16),所述第一卡块(16)的顶面开设有两个螺纹孔(17),所述第一卡块(16)的顶面设置有第二卡块(18),所述第二卡块(18)的顶面开设有两个固定孔(20),所述固定孔(20)的内圆壁面活动套接有螺纹柱(19),所述螺纹柱(19)的外圆壁面与所述螺纹孔(17)的内圆壁面螺纹连接,每两个所述挡板(4)为一组,每组所述挡板(4)之间均设置有钢筋(21),所述钢筋(21)设置在所述第一卡块(16)的内部。

2.根据权利要求1所述的一种建筑施工地基加固结构,其特征在于:所述承重板(1)的顶面开设有两个螺纹槽(12),所述螺纹槽(12)的内圆壁面螺纹连接有螺栓(15),所述承重板(1)的顶面设置有固定板(13),所述固定板(13)的顶面开设有两个限制孔(14),所述限制孔(14)的内圆壁面与所述螺栓(15)的外圆壁面活动套接。

3.根据权利要求1所述的一种建筑施工地基加固结构,其特征在于:所述承重板(1)的顶面开设有两个承重孔(24),所述承重孔(24)的内圆壁面活动套接有承重柱(25)。

4.根据权利要求1所述的一种建筑施工地基加固结构,其特征在于:所述挡板(4)的一侧开设有两个稳定孔(22),所述稳定孔(22)的内圆壁面活动套接有支撑柱(23)。

5.根据权利要求1所述的一种建筑施工地基加固结构,其特征在于:所述承重板(1)的顶面设置有连接板(26),所述连接板(26)的底面固定安装有两个限位块(10)。

6.根据权利要求5所述的一种建筑施工地基加固结构,其特征在于:所述连接板(26)的顶面开设有若干个防滑槽(27)。
