专利号: 2024214273427
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

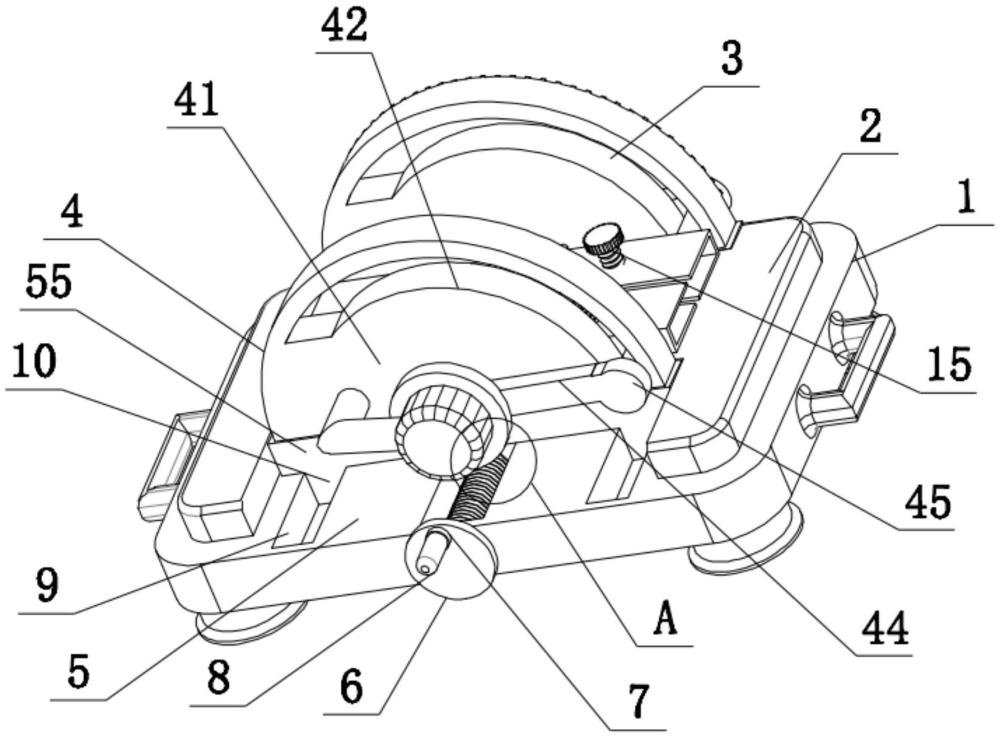

1.一种金属板折弯装置,其特征在于:包括板面,所述板面的上端固定连接有工作台,所述工作台的上端固定连接有第一折弯组件,所述板面的上端固定连接有调节组件,所述调节组件的上端固定连接有第二折弯组件,第一折弯组件与第二折弯组件均包括弧形板,所述弧形板的表面开设有滑孔,所述弧形板的外侧均固定连接有电机,所述电机的输出轴固定连接有转动杆,所述转动杆的另一端固定连接有连接杆,所述弧形板的内侧均固定连接有固定卡板,所述固定卡板的另一端通过铰接件铰接有折弯卡板,所述连接杆的另一端贯穿滑孔与折弯卡板固定连接,所述第二折弯组件的固定卡板与工作台滑动连接,所述弧形板的上端外侧均固定连接有刻度线,所述折弯卡板的上端设置有固定组件。

2.根据权利要求1所述的一种金属板折弯装置,其特征在于:所述调节组件包括设置工作台一侧的滑槽,所述板面的上端位于滑槽的内部开设有凹槽,所述凹槽的内部转动连接有丝杆,所述丝杆的外表面螺纹连接有螺纹件,所述螺纹件的上端固定连接有滑块,所述滑块与滑槽相互滑动连接,所述滑块的上端与第二折弯组件固定连接。

3.根据权利要求2所述的一种金属板折弯装置,其特征在于:所述丝杆的另一端贯穿板面固定连接有转盘,所述转盘的另一端固定连接有轴承的外圈,所述轴承的内圈固定连接有握把,所述板面的两侧均固定连接有把手。

4.根据权利要求2所述的一种金属板折弯装置,其特征在于:所述滑块的下端与板面的上端相互滑动连接,所述滑块的下端固定连接有限位移动块,所述板面的上端开设有限位移动槽,所述限位移动槽与限位移动块相互滑动连接。

5.根据权利要求1所述的一种金属板折弯装置,其特征在于:所述板面的下端固定连接有外壳,所述外壳的内部固定连接有电动推杆,所述电动推杆的另一端固定连接有橡胶垫,所述橡胶垫与外壳相互活动连接。

6.根据权利要求1所述的一种金属板折弯装置,其特征在于:所述固定组件包括设置在折弯卡板表面的螺纹孔,所述螺纹孔的内部螺纹连接有螺纹杆,所述螺纹杆的下端伸入折弯卡板的内部转动连接有固定板,所述螺纹杆的另一端固定连接有转把,所述折弯卡板的表面开设有压紧螺孔,所述压紧螺孔的内部螺纹连接有压紧螺杆,所述压紧螺杆的下端转动连接有压紧板,所述压紧板位于固定板的上端。

7.根据权利要求6所述的一种金属板折弯装置,其特征在于:所述固定板的上端与折弯卡板相互滑动插接,所述固定板的上端均固定连接有限位插杆,所述折弯卡板的表面均开设有限位插孔,所述限位插杆与限位插孔相互插接。
