专利号: 2024214221916
申请人: 常州尔亿科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种安全性高的高压线缆,其特征在于,包括:

高压线缆本体(1);

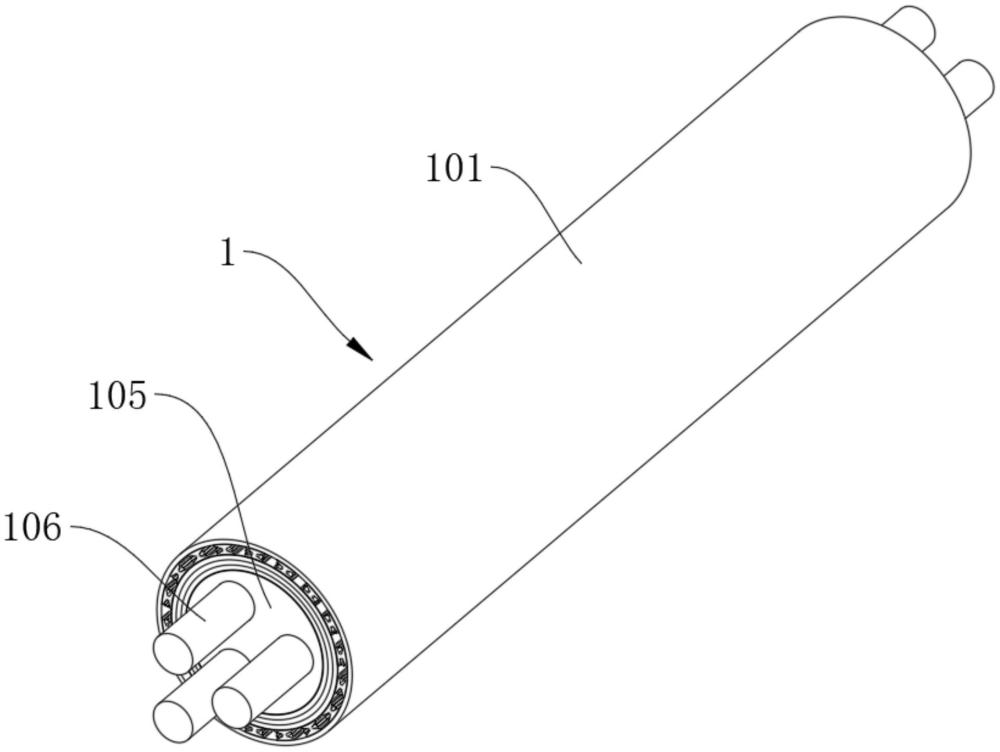

其中,所述高压线缆本体(1)包括外保护层(101)、内保护层(102)、阻燃层(103)、绝缘层(104)、线芯保护层(105)和线芯本体(106);所述内保护层(102)通过耐弯组件(2)布置于外保护层(101)内;所述阻燃层(103)布置于内保护层(102)内;所述绝缘层(104)布置于阻燃层(103)内;所述线芯保护层(105)布置于绝缘层(104)内;若干个线芯本体(106)呈环形阵列设于线芯保护层(105)内;

其中,所述耐弯组件(2)包括耐弯件(201)和耐弯槽(202);若干个所述耐弯件(201)呈环形阵列固设于所述内保护层(102)上并与外保护层(101)固定连接;所述耐弯件(201)两侧对称开设有耐弯槽(202)。

2.根据权利要求1所述的一种安全性高的高压线缆,其特征在于,所述耐弯槽(202)包括缓冲部(2021)和分散部(2022);所述缓冲部(2021)呈弧形结构。

3.根据权利要求2所述的一种安全性高的高压线缆,其特征在于,所述分散部(2022)数量为两个,所述分散部(2022)呈倾斜结构,且两个所述分散部(2022)靠近缓冲部(2021)一端之间的距离尺寸小于两个分散部(2022)远离缓冲部(2021)一端之间的距离尺寸。

4.根据权利要求3所述的一种安全性高的高压线缆,其特征在于,所述缓冲部(2021)和两个分散部(2022)构成开口方向朝外的弓形结构。

5.根据权利要求4所述的一种安全性高的高压线缆,其特征在于,还包括:承压组件(3),布置于所述分散部(2022)上。

6.根据权利要求5所述的一种安全性高的高压线缆,其特征在于,所述承压组件(3)包括:连接件(301),固设于所述分散部(2022)上;

承压件(302),两端分别与两个所述连接件(301)相对端固定连接。

7.根据权利要求6所述的一种安全性高的高压线缆,其特征在于,所述承压件(302)呈Z型结构。
